3.2.4. Installieren der Antenne

Für die Funkverbindung muss die Antenne an
die Leistungseinheit SACF50 bzw. SACF65S
angeschlossen werden. Die Antenne wird mit
doppelseitigem Klebeband nahe der Leistungseinheit
angebracht (siehe Abbildung ).
3.2.5. Installieren des Temperatur- und
Luftfeuchtigkeitsfühlers
Öfen mit Wandbefestigung und Combi-Öfen (siehe
Abbildung 2):
Der Temperaturfühler wird über dem Ofen an der
Wand angebracht, an der vertikalen Mittellinie, die
parallel an den Seiten des Ofens verläuft, in einem
Abstand von 00 mm zur Decke.
Standardmodell-Öfen und Combi-Öfen (siehe
Abbildung 3):
Alternative :
Der Temperaturfühler wird über dem Ofen an der
Wand angebracht, an der vertikalen Mittellinie, die
parallel an den Seiten des Ofens verläuft, in einem
Abstand von 00 mm zur Decke.

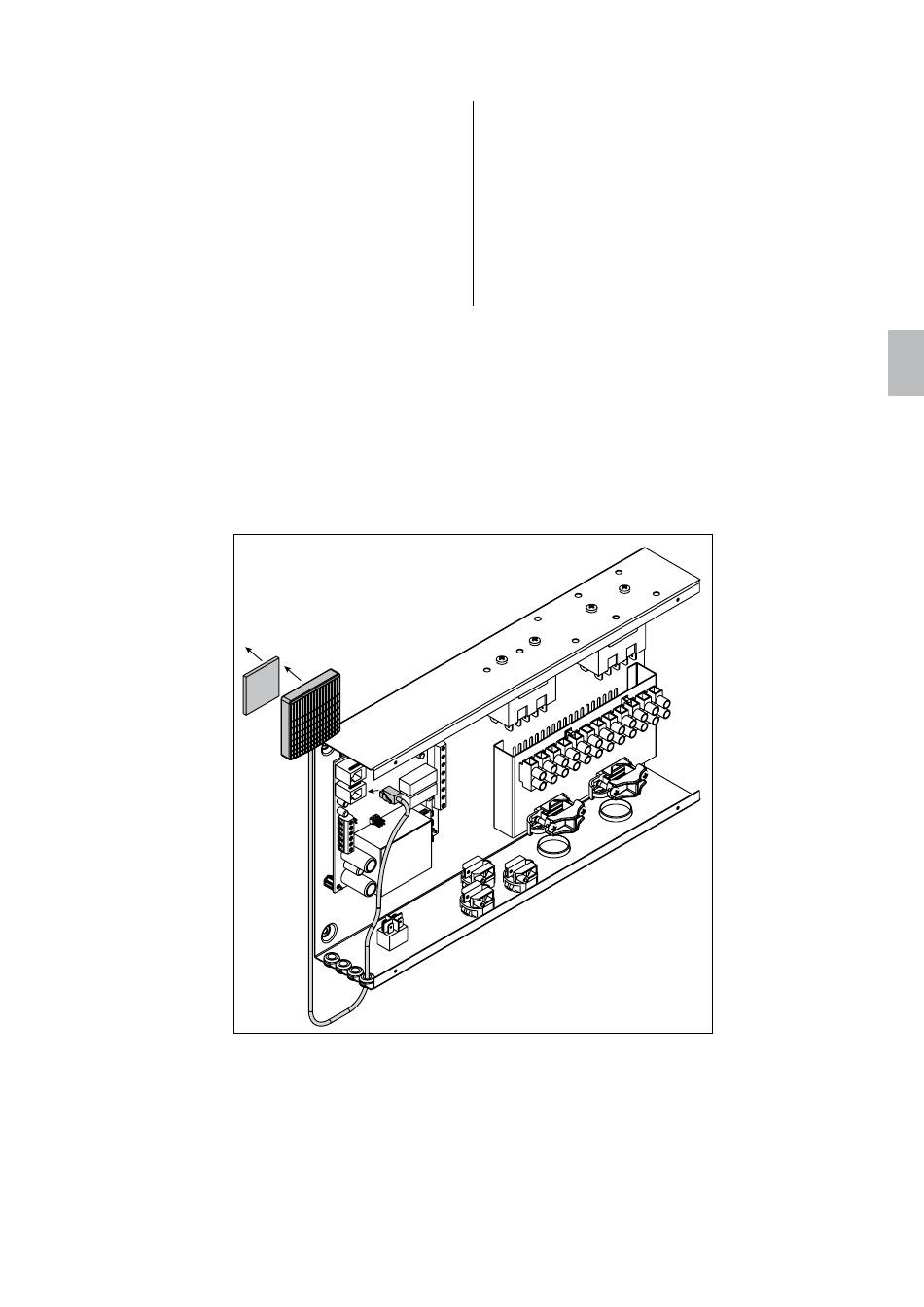

Abbildung 11. Installieren der Antenne des Steuergeräts Fenix.
Alternative 2:
Der Temperaturfühler wird über dem Ofen an der
Decke angebracht, in einem Abstand von 200 mm
zur vertikalen Mittellinie an der Seite des Ofens.
Anweisungen zur Installation des Temperaturfühlers
in der Nähe von Luftschächten finden Sie in Abbildung
4.
Bei einem separaten Verdampfer (SS20/A) ist zu
beachten, dass der Temperaturfühler nicht in dem
Bereich angebracht werden darf, der vom Dampf
getroffen wird (siehe Abbildung 3).
Der Luftfeuchtigkeitsfühler wird so weit wie möglich
vom Ofen entfernt an der Wand angebracht, in einem
Abstand von 500–700 mm zur Decke.
