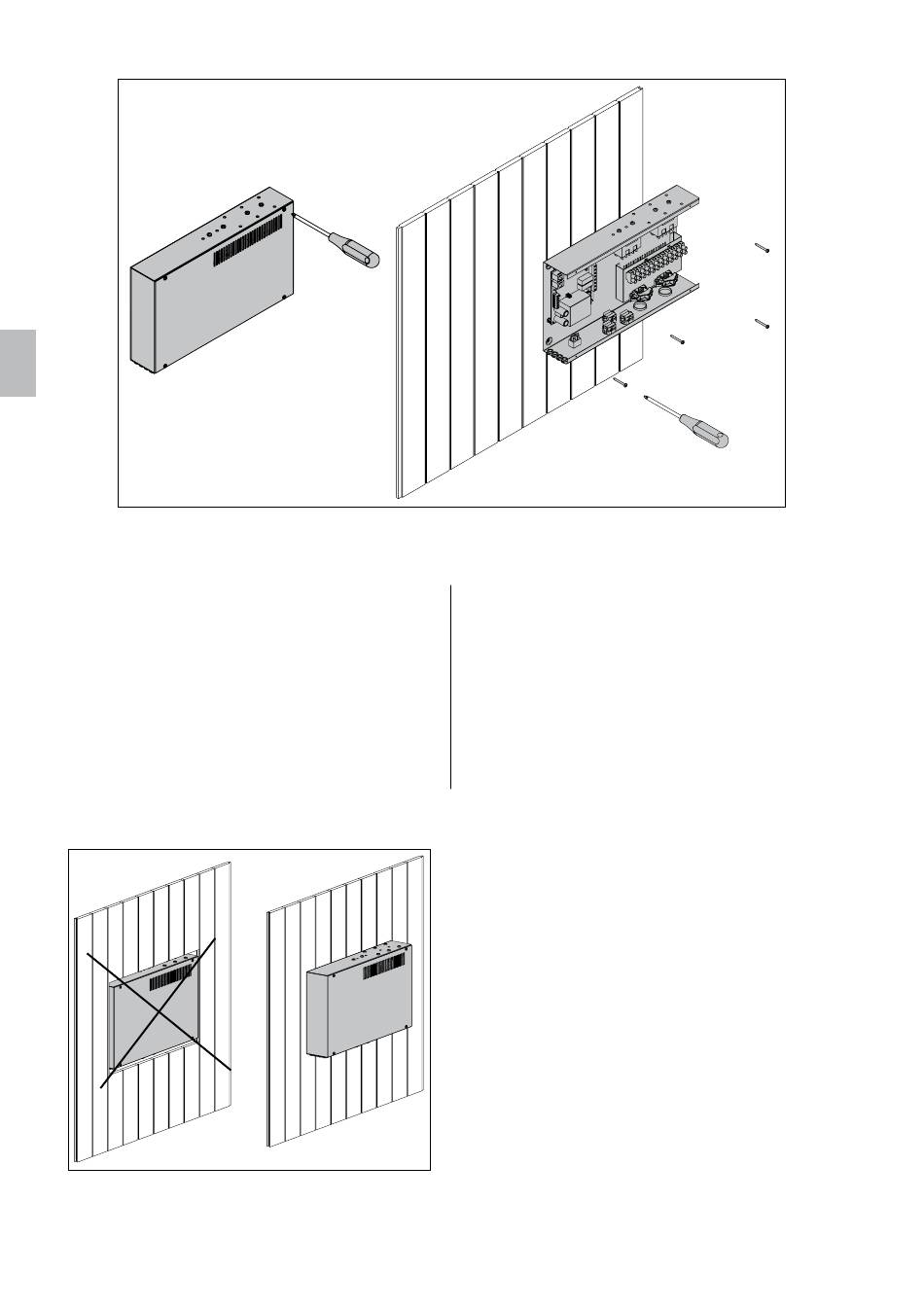

Abbildung 4. Öffnen der Abdeckung der Leistungseinheit und Wandmontage des Geräts.

3.2. Installieren der Leistungseinheit

Die Leistungseinheiten des Steuergeräts Harvia Fenix
sowie, falls vorhanden, des Farblichts werden an
einem trockenen Ort außerhalb der Saunakabine
mit einer Umgebungstemperatur von über 0 ºC
angebracht. Die Leistungseinheiten können an einer
Wand befestigt werden. In Abbildung 4 finden
Sie Anweisungen zum Öffnen der Abdeckung der
Leistungseinheit sowie zur Anbringung an einer
Wand.
Achtung! Die Leistungseinheiten dürfen nicht
in die Wand eingelassen werden, da dies zu einer
Überhitzung der internen Gerätekomponenten und
daraus resultierenden Schäden führen kann. Siehe
Abbildung 5.
Abbildung 5. Wandmontage der Leistungseinheit.
20
3.2.1. Elektrische Anschlüsse der Leistungseinheit
SACF150 für den Ofen
Die Leistungseinheit SACF50 dient der Steuerung
von Öfen mit einer Leistungsabgabe von maximal
5 kW.
Diese Leistungseinheit kann auch zur Steuerung
der Beleuchtung (max. 00 W) in der Saunakabine
und, über den Zusatzausgang (max. 00 W), für
die Kontrolllampe 'Sauna bereit', die Belüftung und
die elektrische Gebäudeheizung verwendet werden.
Anweisungen zur Auswahl der gewünschten AUX-
Ausgabefunktion finden Sie in Kapitel 2.9.9. a).
Der Temperaturfühler in der Saunakabine muss
an die Leistungseinheit SACF50 angeschlossen
werden. Sie können auch einen als Zubehör
erhältlichen Luftfeuchtigkeitsfühler zur Messung
der Luftfeuchtigkeit in der Sauna installieren.
Anweisungen zur Installation der Fühler finden Sie
in Kapitel 3.2.5.
Die elektrischen Anschlüsse der Leistungseinheit
werden gemäß Abbildung 6 vorgenommen. Für eine
Funkverbindung muss die Leistungseinheit nach der
Installation mit der Steuereinheit gepaart werden
(siehe Kapitel 2.9.4).
In Tabelle  werden, abhängig von der
Leistungsabgabe des Ofens, der Kabeldurchmesser
und die Stärke der Sicherung dargestellt, die mit
der Leistungseinheit Fenix SACF50 zu verwenden
sind. Weitere Installationsanweisungen finden Sie
in der Installations- und Gebrauchsanleitung des
ausgewählten Ofenmodells.
3.2.2. Elektrische Anschlüsse der Leistungseinheit
SACF165S für den Verdampfer und Ofen
Die Leistungseinheit SACF65S dient der Steuerung
von Öfen mit max. 5 kW, Verdampfern von max. 5
kW und von kombiniertem Combi-Öfen/Verdampfern
von max. 6,5 kW.
