Verwandte Anleitungen für Harvia FERNSTART-System
Inhaltszusammenfassung für Harvia FERNSTART-System

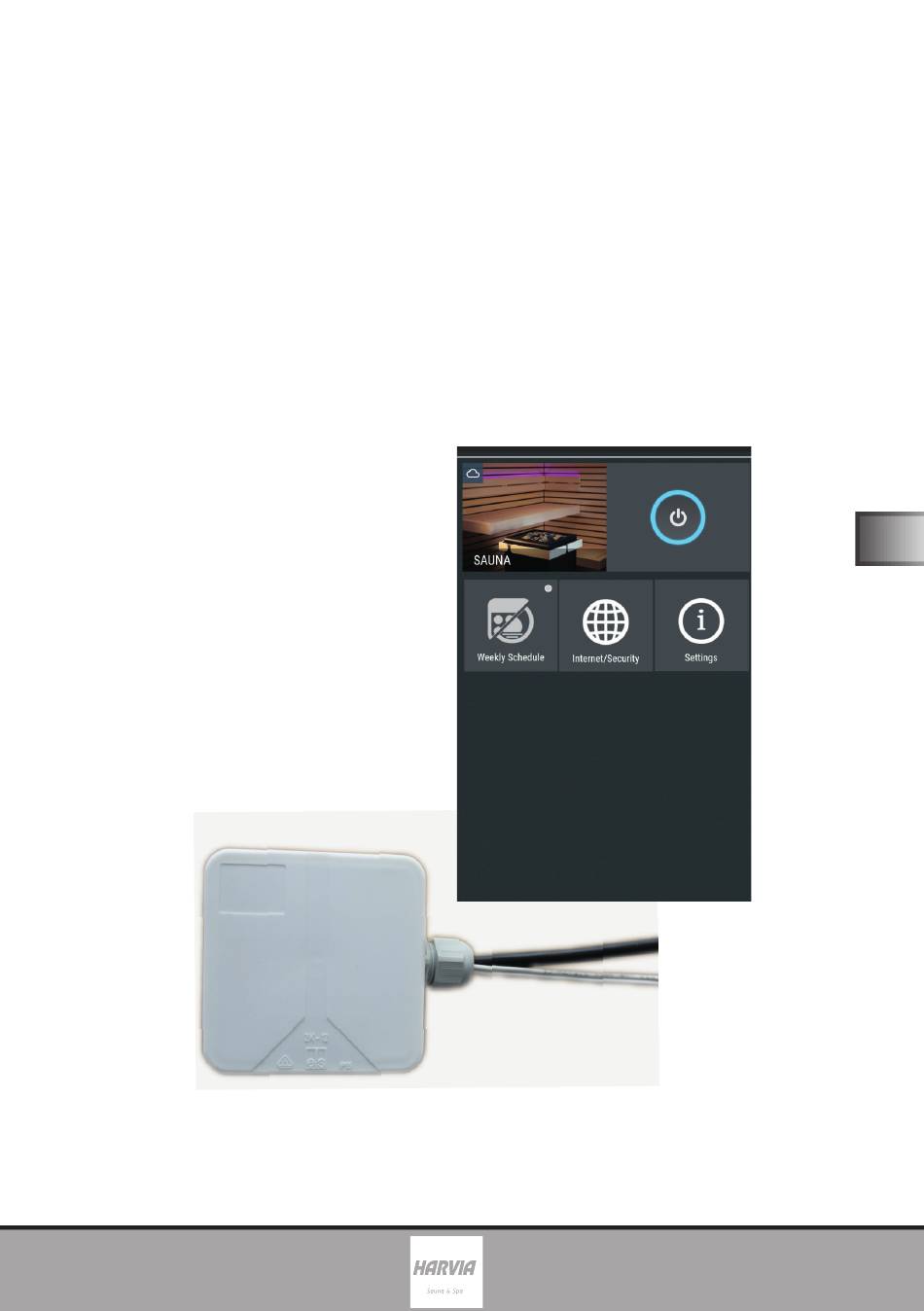

- Seite 1 FERNSTART-System MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 03/20 Ident-Nr. 1-051-003...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Produktfunktionen 4. Montage 5. Anschlussplan 5.1. Anschluss an Xenio CX110C, Xafir CS110C 5.2. Anschluss an Xenio CX170, Xafir CS170 5.3. Anschluss an Pro-Serie (Pro B2/3, Pro C2/3, Pro D) 6. -
Seite 3: Zu Dieser Anleitung
Montage- und Gebrauchsanweisung S. 3/12 1. Zu dieser Anleitung Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe des Gerätes auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 4: Wichtige Hinweise Zu Ihrer Sicherheit
Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. 2.1. Bestimmungsgemäßer Gebrauch Das Fernstart-System ermöglicht das Schalten des Fernstartes ei- ner Sauna-Steuerung über Geräte wie Smartphone, Tablet, Alexa, Google home etc. Der Fernstart-System darf nur zum Schalten eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101 der EN 60335-2-53... - Seite 5 Montage- und Gebrauchsanweisung S. 5/12 ● Das Gerät darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: – wenn sie beaufsichtigt werden. –...
-
Seite 6: Produktbeschreibung

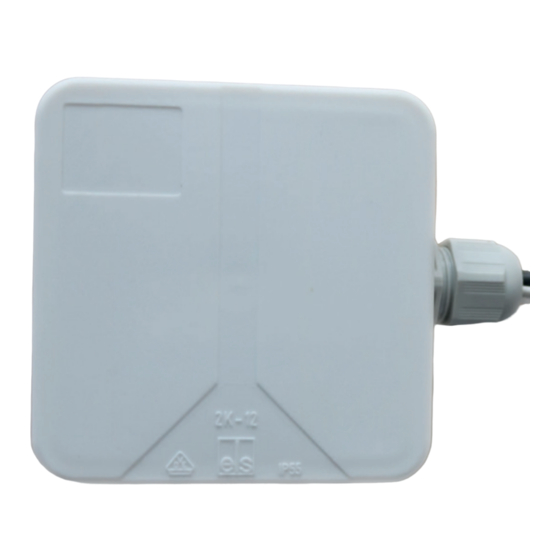

S. 6/12 3. Produktbeschreibung 3.1. Lieferumfang ● Fernstart-System ● Kurzanleitung 3.2. Produktfunktionen Der Fernstart-System ermöglicht das Schalten des Fernstartes einer Sauna- Steuerung über Geräte wie Smartphone, Tablet, Alexa, Google Home etc. Kompatible Saunasteuerungen: ● Xenio ● Xafir ● Pro-Serie Die Bedienung erfolgt über eine App, welche für Android (Google Play Store) und für IOS (App Store) kostenlos erhältlich ist. -
Seite 7: Anschlussplan
Montage- und Gebrauchsanweisung S. 7/12 5. Anschlussplan Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Die vormontierten Kabelschuhe je nach verwendeter Steuerung entfernen. ● Beachten Sie die Montageanleitung der jeweiligen Saunasteuerung. ACHTUNG! Schäden am Gerät! Die Installation der APP und die Eingabe der Einstellungen (siehe „6. -
Seite 8: Anschluss An Xenio Cx110C, Xafir Cs110C
Montage- und Gebrauchsanweisung S. 8/12 5.1. Anschluss an Xenio CX110C, Xafir CS110C XT2020 5.2. Anschluss an Xenio CX170, Xafir CS170 XT2001 L1 L2 L3 K2 W U1 U2 5.3. Anschluss an Pro-Serie (Pro B2/3, Pro C2/3, Pro D) -
Seite 9: Inbetriebnahme
S. 9/12 6. Inbetriebnahme Nachdem alle Kabel-Verbindungen hergestellt wurden, kann das Fernstart-System in Betrieb genommen werden. Die Geräte (Smartphone und Fernstart-System) müssen sich im selben Netzwerk befinden. ACHTUNG! Schäden am Gerät! Prüfen Sie vor Beginn „6. Inbetriebnahme“ und „7. Bedienung“ , dass die Geräte mit Spannung versorgt sind - die Saunasteuerung muss jedoch ausgeschaltet sein! ●... -
Seite 10: Bedienung
Als Bild kann auch ein Foto aus Ihrer Gallerie verwendet werden. Drücken Sie Gerät hinzufügen und starten Sie die Suche nach einem neuen Gerät. Folgen Sie den Anweisungen am Gerät (Zugriff Standort freigben,Auswahl W- LAN, Eingabe Passwort, ...). Die Geräte (Smartphone und Fernstart-System) müssen sich im selben Netzwerk befinden. - Seite 11 Montage- und Gebrauchsanweisung S. 11/12 ACHTUNG: Dauert ca. 1 Minute ! -> Das Gerät wird angezeigt. Gerät auswählen Name/Bilder auswählen Gerät mit Cloud verbinden Beispiele Der Ein/Aus-Button zeigt mittels färbigen Kreis den Betriebszustand an - auch wenn die Saunasteuerung vor Ort ein-/ausgeschaltet wird.
-
Seite 12: Wartung
Montage- und Gebrauchsanweisung S. 12/12 8. Wartung Das Gerät ist wartungsfrei. 9. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften. - Seite 13 Global: Central Europe: www.harvia.fi www.sentiotec.com Tel. +358 207 464 000 Tel. +43 7672 22 900-50...
