3. INSTRUCTIONS FOR INSTALLATION
The control unit should be mounted outside the steam
room in a dry location (air temperature > +0
NB! The control unit must not be embedded in the
wall structure. See figure 3.
3.1. Removing the top plate of the control unit
The top plate should be removed before mounting
the control unit on the wall. See figure 4.
1. Remove the adjustment wheels by pulling them
out. Do not remove other buttons.
2. Use a screwdriver or other similar tool to open
the cover. Put screwdriver to the hole beneath
of the control unit and push it.
3. At the same time pull from the lower edge of
the cover.
3.2. Fixing the device to the wall
There are holes for three (3) screws on the underside
of the control unit, allowing the device to be fixed
to the wall. See figure 5.
3.3. Mounting the sensor boxes
To control wall-mounted Combi heaters in the
sauna by means of the control unit a temperature
sensor, connected to the unit, must be mounted
on the sauna wall above the heater in line with the
midpoint of the heater's breadth and 100 mm below
the ceiling. See figures 6, 7 and 10.

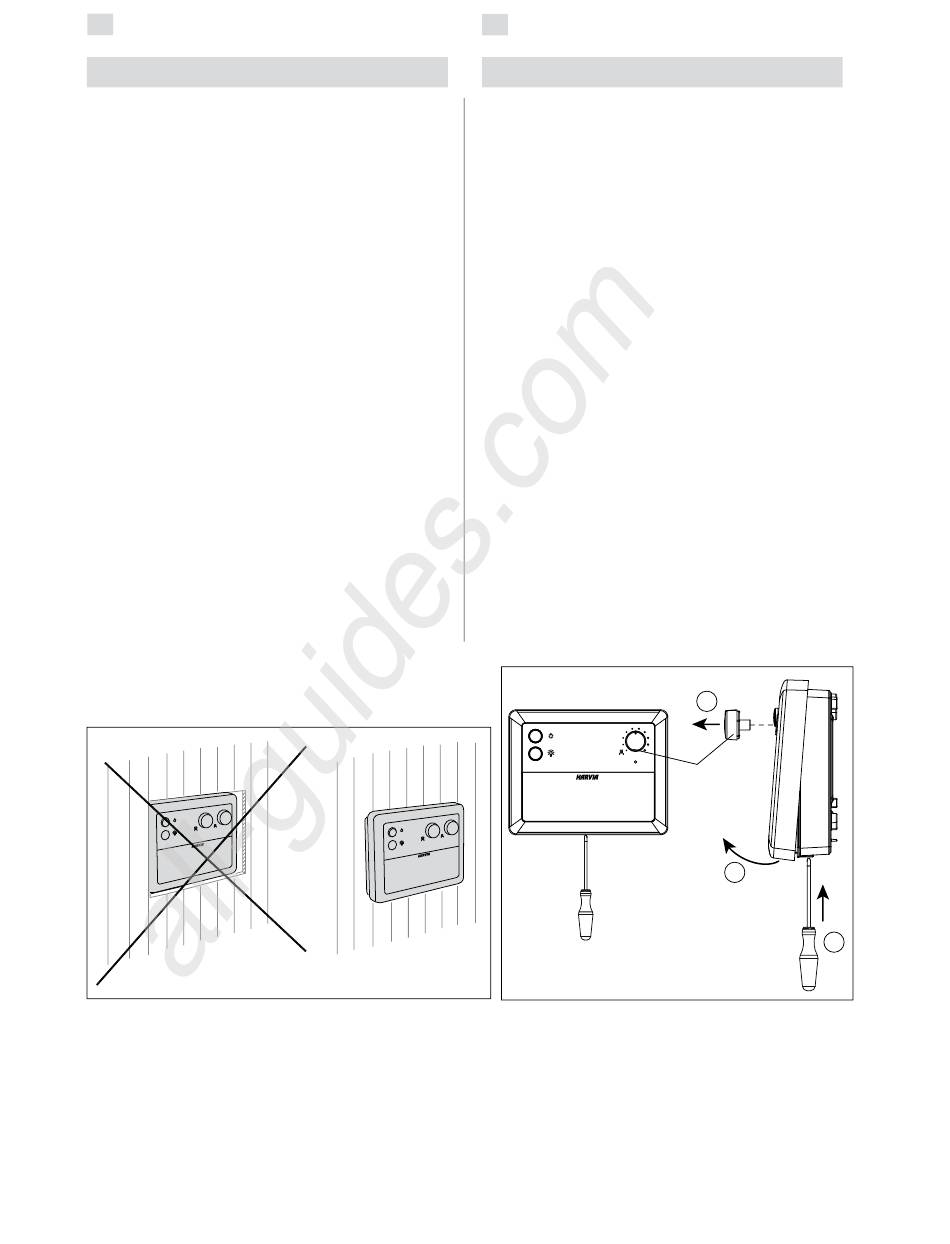

Figure 3.
Mounting the control unit
Abbildung 3. Montage des Steuergeräts an der Wand
6
All manuals and user guides at all-guides.com
DE
Das Steuergerät wird außerhalb der Saunakabine
C).
an einem trockenen Ort (Umgebungstemperatur
o
> +0 °C).
Achtung! Das Steuergerät darf nicht in der Wand
versenkt werden. Siehe Abb. 3.
3.1. Lösen des Steuergerätdeckels
Der Deckel ist vor der Installation des Steuergeräts
an der Wand abzunehmen. Siehe Abb. 4.
1. Bitte ausschließlich die Einstellknöpfe durch
2. Benutzen Sie einen Schraubendreher oder
3. Gleichzeitig ziehen Sie die Abdeckung von der
3.2. Montage an der Wand
Im Basisteil des Steuergerätes befinden sich Löcher
für drei (3) Schrauben, mit denen das Gerät an der
Wand montiert wird. Siehe Abb. 5.
3.3. Montage der Fühlergehäuse
Zur Steuerung des Combi-Saunaofens mit dem
Steuer gerät CF9C muss der an das Steuergerät
anzuschließende Temperaturfühler oberhalb des
Saunaofens an der Saunawand auf der Mittellinie
der Saunaofenbreite 100 mm unterhalb der Decke
installiert werden. Siehe Abb. 6, 7 und 10.
3. INSTALLATIONSANLEITUNG
vorsichtiges Herausziehen entfernen.
ähnliches Werkzeug um den Deckel zu öffnen.
Den Schraubendreher in das Loch unter der
Steuereinheit setzen und drücken.
Unterkante aus heraus.
Figure 4.
Removing the top plate of the control unit
Abbildung 4. Lösen des Steuergerätdeckels
1
3
2
