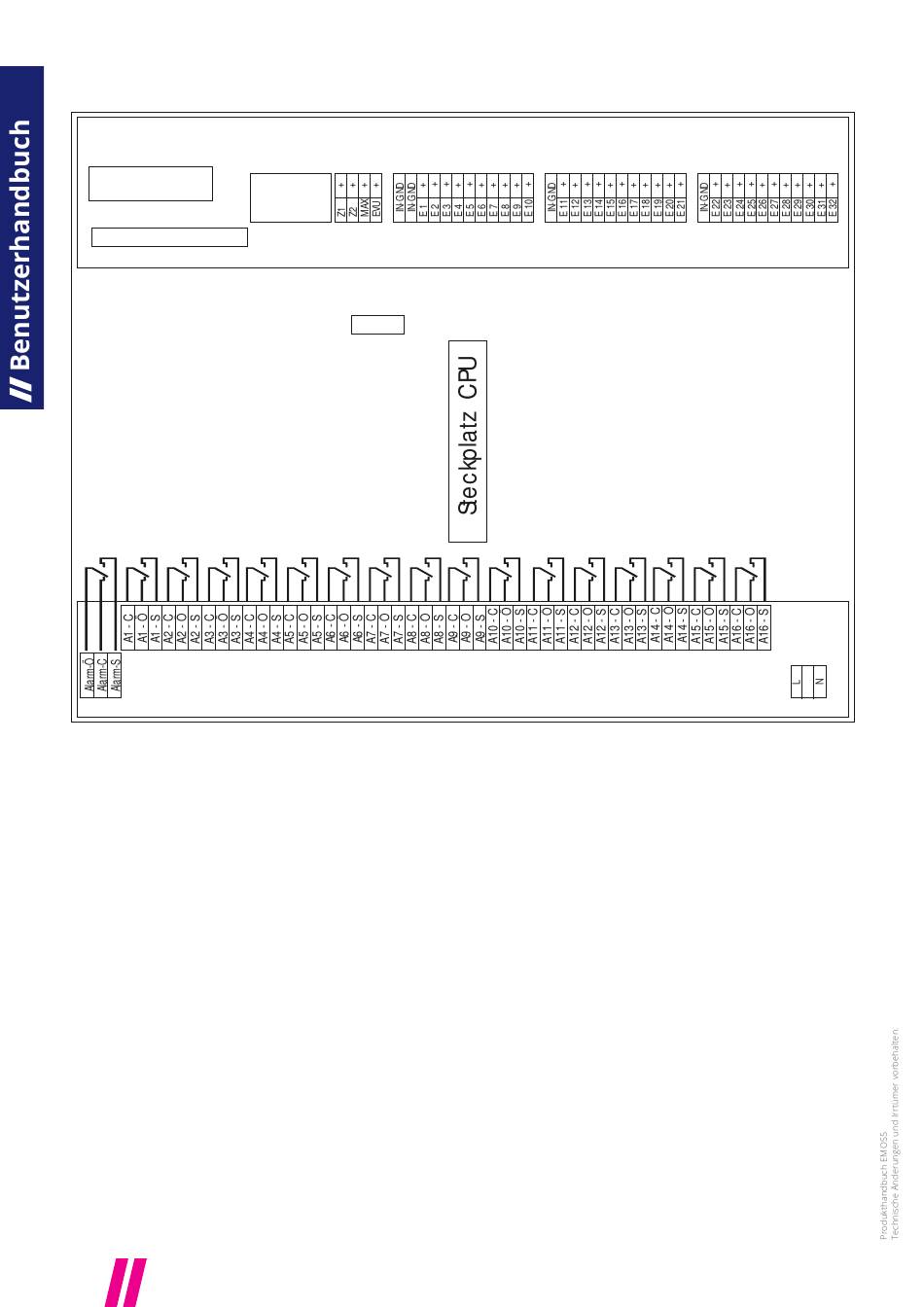

VII. Anschlussplan
S t a n d
6/2017
Anschluß d er
Ausgä ng e 17 - 32
P la tine für S ch nittste llen
A1 - A16:
Alarmkontakt:
Eingang 1 - Eingang 32: Eingänge zur Zustandsabfrage, Anschluss an potentialfreie Kontakte
Z1, Z2:
EVU:
MAX.:
GND:
Alle Eingänge sind mit einer eigenen Klemme ('+') versehen. Diese sind intern miteinander verbunden, so
dass eine Zuleitung für mehrere Eingänge genutzt werden kann.
Bei Abfrage von Optokopplern ist auf die Polarität zu achten, da diese bei falschem Anschluss sperren und
somit keine Impulse abgeben.
Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG
34
Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de
Kl e mm en für
zukünft ige
Optionen
Doppelstoc k-Klem m leiste für den Ansc hluß der Eingänge
Ausgangskontakte, ausgeführt als Wechselrelais, Belastbarkeit 250V/1A AC1, für
Geräte mit mehr als 16 Ausgängen wird ein zweiter Anschlusskasten mit den Relais
17-32 an dem dafür vorgesehenen Steckplatz angeschlossen
potentialfreier Kontakt, Belastbarkeit 250V, 1A
Zählereingänge, Mengenimpulse von potentialfreiem Kontakt
EVU-Rückstellimpuls von potentialfreiem Kontakt
Maximum-Umschaltung von potentialfreiem Kontakt
0V-Potential der Eingangsspannung
