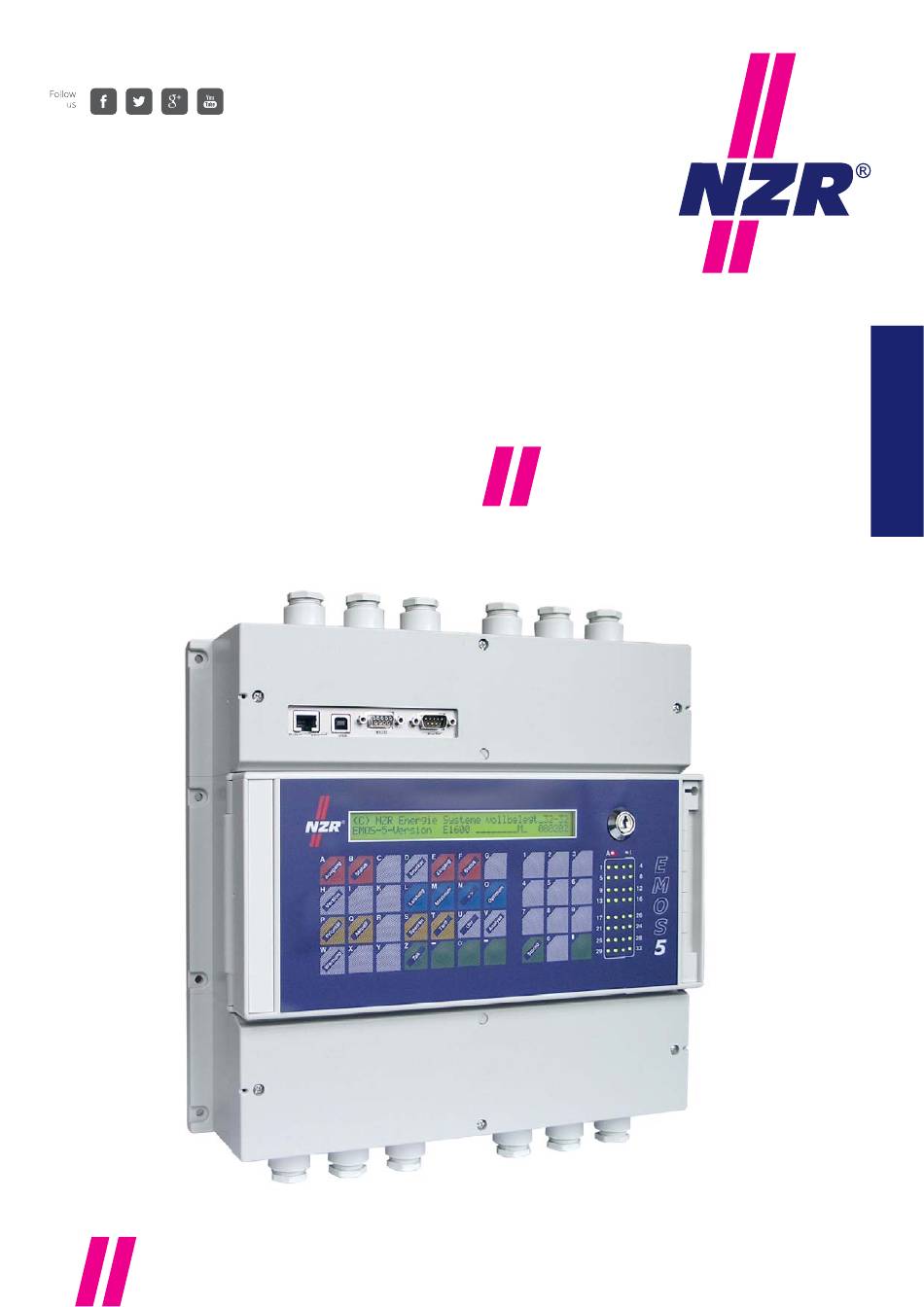

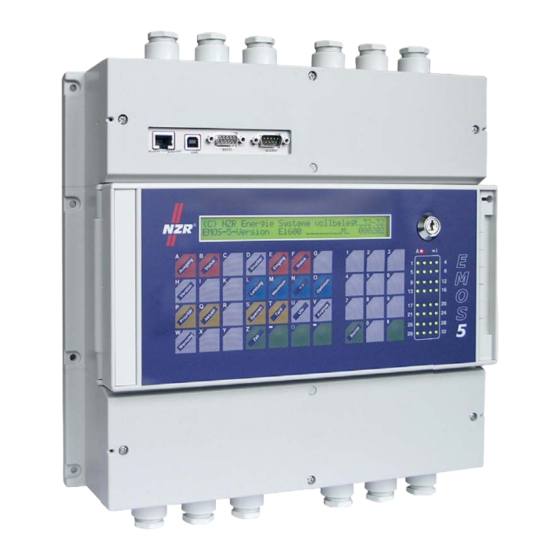

- Seite 1 EMOS5 Benutzerhandbuch Stand 6/2017 NZR – Ihr Partner für Energiemessung...
-
Seite 2: Inhaltsverzeichnis
LEUCHTDIODEN UND JUMPER DER CPU ..................32 ANSCHLUSSPLAN..........................33 TECHNISCHE DATEN, ENTSORGUNG ....................34 Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 3: Hinweise Für Den Planer/Installateur
Bei weiteren Fragen wenden Sie sich bitte an Ihren Lieferanten oder an den Hersteller. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 4: Allgemeines
Zeit durch die steigende Zahl von Ist-Werten geglättet werden. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 5: Verhalten Bei Alarmen, Fehlermeldungen
Ausgängen, bei gesperrten Ausgängen sind sie abgeschaltet. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 6: Schnittstellen-Stecker
Nach Eingabe aller Daten den Schlüssel wieder abziehen! Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 7: Tastendefinition
Optimierungsdaten (Trend-, Momentan-, Korrekturleistung; Restzeit; relative Arbeit der Meßperiode; Tages- und Monatshöchstwert) Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... - Seite 8 Aufrufen und Abschließen des Eingabemodus, Bestätigung von Druckerkommandos Löschen einzelner Daten, Abbruch einer Eingabe Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de...
-
Seite 9: Die Optimierungsparameter
3 - 4 - 5 identisch mit der Optimierung nach den Prioritäten 1 - 4 - 7- 8 - 15. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 10: Mindest-Einschaltzeit
Ausgang nicht mehr in der Optimierung berücksichtigt. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 11: Relais-Anschluss
In dieser Darstellung zeigen die fett gedruckten Klemmen die für das entsprechende Ergebnis zu nutzenden Anschlüsse. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 12: Mindest-Laufzeit Pro Tag
Die Status-Anzeige erfolgt für alle 32 möglichen Verbraucher, wobei für jede 4. Laststufe die zugehörige Ausgangsnummer aufgeführt ist. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... - Seite 13 Verbraucher wird zwangsweise eingeschaltet, wenn nicht vorher eine Zuschaltung aufgrund der Trendrechnung möglich ist. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de...
-
Seite 14: Druckersteuerung
‘1’: Weiterblättern im Menü zum Ausdruck des Messwertspeichers ‘2’: Weiterblättern im Menü zur Protokoll-Auswahl Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... - Seite 15 Diese Anzeige erscheint nach erneuter Betätigung der Taste ‘Drucker’. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de...
-
Seite 16: Die Eingangskommandos
Einzelne Kommandos können mit der Storno-Funktion gelöscht werden (wie unter ‘Parameter der Ausgänge’ beschrieben). Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 17: Abfrage Des Schaltzustandes
Eingang gesetzt wird. Dadurch würde der Verbraucher dauernd abgeschaltet. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 18: Abfrage Von Grenzwerten
< 6 bar: erhöhte Priorität < 5 bar: Zwangseinschaltung Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 19: Ändern Der Prioritätenliste
Eingang keine Kommandos ausführt, weshalb diese Eingänge als reine Meldesignale benutzt werden können. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 20: Versionsdaten
Dimension MWh, MW (m) Modem-Version 07.04.13 Versions-Erstellungsdatum Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 21: Leistungswerte
- die Leistung, welche im Normalfall gültig ist - anzeigt und parametriert. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 22: Aximumwerte
Monats in die Werte 1 bis 6 übertragen, d.h. MAX1 erhält den Wert von MAXA, MAX2 den von MAXB usw. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 23: Balkendiagramm
Zeit-Zeiger (%t) signalisiert keine Notwendigkeit zu Schalthandlungen. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 24: Optimierungsdaten
Abgeschaltete Verbraucher sind mit einem ‘_’ vor der Ausgangsnummer gekennzeichnet. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 25: Nächste Schalthandlung
14:00 Uhr bis Montag, 8:00 Uhr) interessant. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... - Seite 26 Die Eingabe von Sperrzeiten erfolgt wie die übrigen Eingaben. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de...
-
Seite 27: Tarif - Und Zählerdaten
Eingetragen wird die Dauer der Messperiode. Sie kann 15, 30 oder 60 Minuten betragen. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... - Seite 28 [* 0.98 oder 0.99] - P Ziel Max-Ab Max-Zu Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de...
-
Seite 29: Echtzeituhr Im Emos5
Dieses kann erfolgen, um z.B. Alarme bei einer sehr niedrigen Impulsrate in der Nacht zu verhindern. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 30: Daten Aus Dem Langzeitspeicher
Ebenso kann durch Eingabe eines Datums an der Stelle des blinkenden Cursors (auch ohne Schlüsselschalter) ein größerer Sprung vorgenommen werden. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 31: A - F
Alarm-Relais geschlossen (230 V, 1 A). Es öffnet erst wieder, nachdem die Ursache des Alarmes behoben ist. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 32: Zeitweise Außer Kraft
Um die Sperrzeit wieder einzusetzen, werden diese Schritte wiederholt und mit ‘nein’ beantwortet. Der ‘ ‘ verschwindet wieder. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 33: Datenkabel Und Schnittstellenbelegungen An Esm5 Und Emos5
DV-Gerät (ohne Tastatur) LED: Alarm LED: Impuls-Eingang Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 34: Anschlussplan
Bei Abfrage von Optokopplern ist auf die Polarität zu achten, da diese bei falschem Anschluss sperren und somit keine Impulse abgeben. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
Seite 35: Technische Daten, Entsorgung
(Elektro- und Elektronikgerätegesetz – ElektroG) entsorgt werden. Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de... -
