3.6 Erstes Öleinfüllen
Es wird das mitgelieferte Original-STROBEL-Öl nach dem Abheben des
äußeren und inneren Maschinendeckels von oben eingefüllt.
Um den Ölfangdeckel (3) abheben zu können, ist vorher der Ölschlauch (1), der
in der Ölpumpe (2) steckt, heraus zu ziehen. (Fig. 9)
Es ist zu beachten, dass das mitgelieferte STROBEL-Spezial-Maschinenöl
(Viskosität 46 c St) auch später immer verwendet werden muss.
Die Versorgung der einzelnen Ölstellen der Maschine erfolgt vollautomatisch,
die Maschine bedarf in dieser Hinsicht also keinerlei Wartung. (Siehe auch
Kapitel „5 Wartung der Maschine")

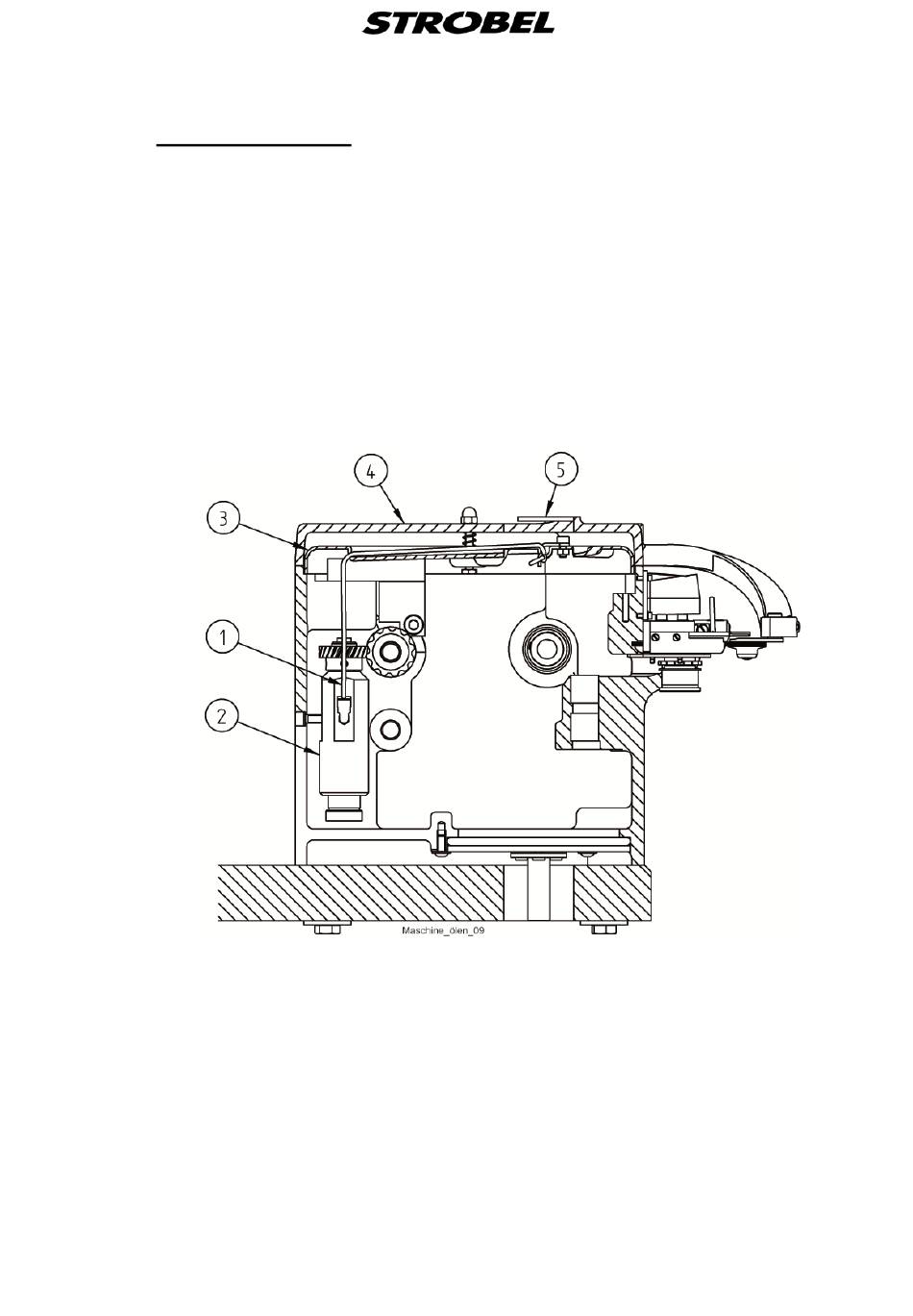

Fig. 9
Es ist dann beim Wiedereinsetzen des Ölfangdeckels (3) genauestens zu
beachten, dass der Ölschlauch (1) wieder richtig in den Ölfangdeckel (3)
eingesetzt wird. (Fig. 9). Wenn dies nicht richtig gemacht wird, ist die
automatische Ölung außer Wirksamkeit und es können durch Festsetzen
der Wellen in den Lagern usw. schwerste Schäden an der Maschine
auftreten.
Deshalb ist diese Anweisung sorgsam zu befolgen und nach jedem
Einfüllen neuen Öles am Schauglas (5) des Deckels (4) durch kurzes
Laufen lassen der Maschine das richtige Funktionieren der automatischen
Ölung zu kontrollieren.
