4 Funzione

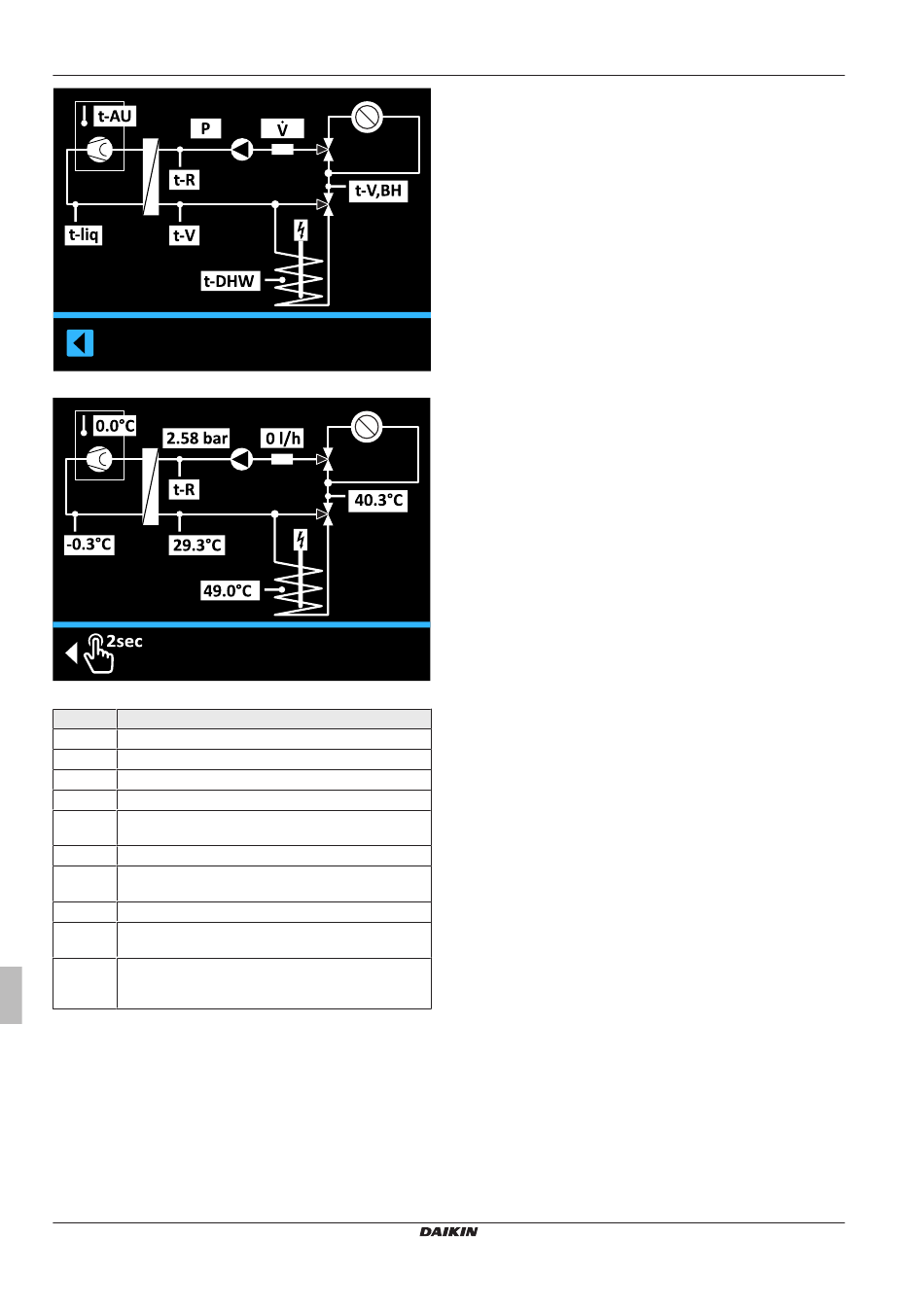

Fig. 59-7 Schema idraulico - Prima pagina
Fig. 59-8 Schema idraulico - Seconda pagina
Pos. Descrizione
t-AU Sensore temperatura esterna
P Pressione
V Portata volumetrica
t-R Temperatura ritorno riscaldamento
t-V,BH Temperatura mandata riscaldamento o a valle dello
scambiatore di calore di supporto al riscaldamento
t-liq Temperatura refrigerante
t-V Temperatura di mandata a valle dello scambiatore di ca-
lore a piastre
T-DHW Temperatura nell'accumulatore di acqua calda
B1 Posizione attuale della valvola di miscelazione 3UVB1
(0%: rete di riscaldamento; 100%: bypass interno)
DHW Posizione attuale della valvola di miscelazione 3UV
DHW (0%: rete di riscaldamento; 100%: accumulatore
ACS)
Tab. 59-9 Legenda sugli schemi idraulici
Istruzioni per l'uso
24
4.6.2 Sommario
[→ Menu principale → Info → Sommario]
In questo menu vengono elencati stati di funzionamento attuali come
anche i valori del sensore della pompa di calore.
Ulteriori spiegazioni sui parametri in questo menu sono riportati in
Cap. 7.7.
4.6.3 Valori
[→ Menu principale → Info → Valori]
In questo menu sono elencate le attuali temperature nominali ed ef-
fettive e lo stato attuale degli attuatori e del sistema.
Ulteriori spiegazioni sui parametri in questo menu sono riportati in
Cap. 7.7.
4.6.4 Pressione acqua
[→ Menu principale → Info → Pressione acqua]
In questo menu viene raffigurata, a grandi caratteri, la pressione at-
tuale dell'acqua. Questo facilita la lettura durante l'installazione
dell'impianto.
4.7 Errore
[→ Menu principale → Errore]
In questo menu avviene il trattamento degli errori della Daikin Alther-
ma EHS(X/H). Vedere Cap. 8.
4.8 Terminale
[→ Menu principale → Terminale]
In questo menu è possibile comandare e parametrizzare anche altri
apparecchi integrati nel sistema RoCon tramite il CAN-Bus (compo-
nenti di regolazione modulo di miscelazione o generatore termico) a
condizione che la relativa unità di comando disponga dell'autorizza-
zione richiesta.
Codici funzionali
Il sistema RoCon offre varie possibilità di applicazione e ampliamen-
to. Le singole componenti del sistema RoCon comunicano fra di loro
tramite il bus dati CAN. A tale fine, i circuiti stampati RoCon BM2C e
gli elementi di comando RoCon+ B1 della Daikin Altherma EHS(X/H)
come anche ev. i componenti di sistema opzionali quali la stazione
locale RoCon U1 e il modulo miscelatore RoCon M1 sono collegati
fra di loro tramite linee di bus dati. A queste componenti del sistema
devono essere attribuiti identificatori funzionali unici, in modo da
consentire il funzionamento perfetto dello scambio di dati e attribu-
zione nell'ambito del sistema RoCon.
L'attribuzione degli identificatori funzionali avviene nel modo più
semplice tramite l'assistente alla configurazione (Configuration Wi-
zard). Esso viene eseguito automaticamente alla prima messa in
funzione oppure può essere avviato manualmente ogni volta che
l'impianto di riscaldamento viene integrato con dei componenti in
[→ Menu principale → Configurazione → Assistente]. Inoltre, la
maggior parte dei codici può essere adattata al sistema RoCon an-
che attraverso l'impostazione di parametri.
