9 Směšovací modul
Vedle přímého topného okruhu může být topný systém se
směšovacími moduly EHS157068 rozšířen o další topné okruhy.
Tyto dodatečné topné okruhy mohou být konfigurovány nezávisle na
přímém topném okruhu. Konfigurace se provádí analogicky ke
konfiguraci přímého topného okruhu (viz
omezený výběr parametrů a funkcí (viz
Volitelný směšovací modul EHS157068 má vlastní ovládací
jednotku. Ke konfiguraci a obsluze musí být sběrnicovým vedením
CAN spojen s RoCon+ regulací namontovanou v tepelném
generátoru nebo s pokojovou stanicí EHS157034. Z obou
ovládacích jednotek může být ovládán směšovací modul v provozu
terminálu (viz Kap. 4.8).
Na adresním spínači směšovacího modulu (viz
nastavena jednoznačná identifikace přístroje (≥1) pro topný okruh
regulovaný tímto směšovacím modulem, který musí být
synchronizován s (parametrem [Heating circuit assignment])
směšovacího modulu (viz Obr. 92-10).

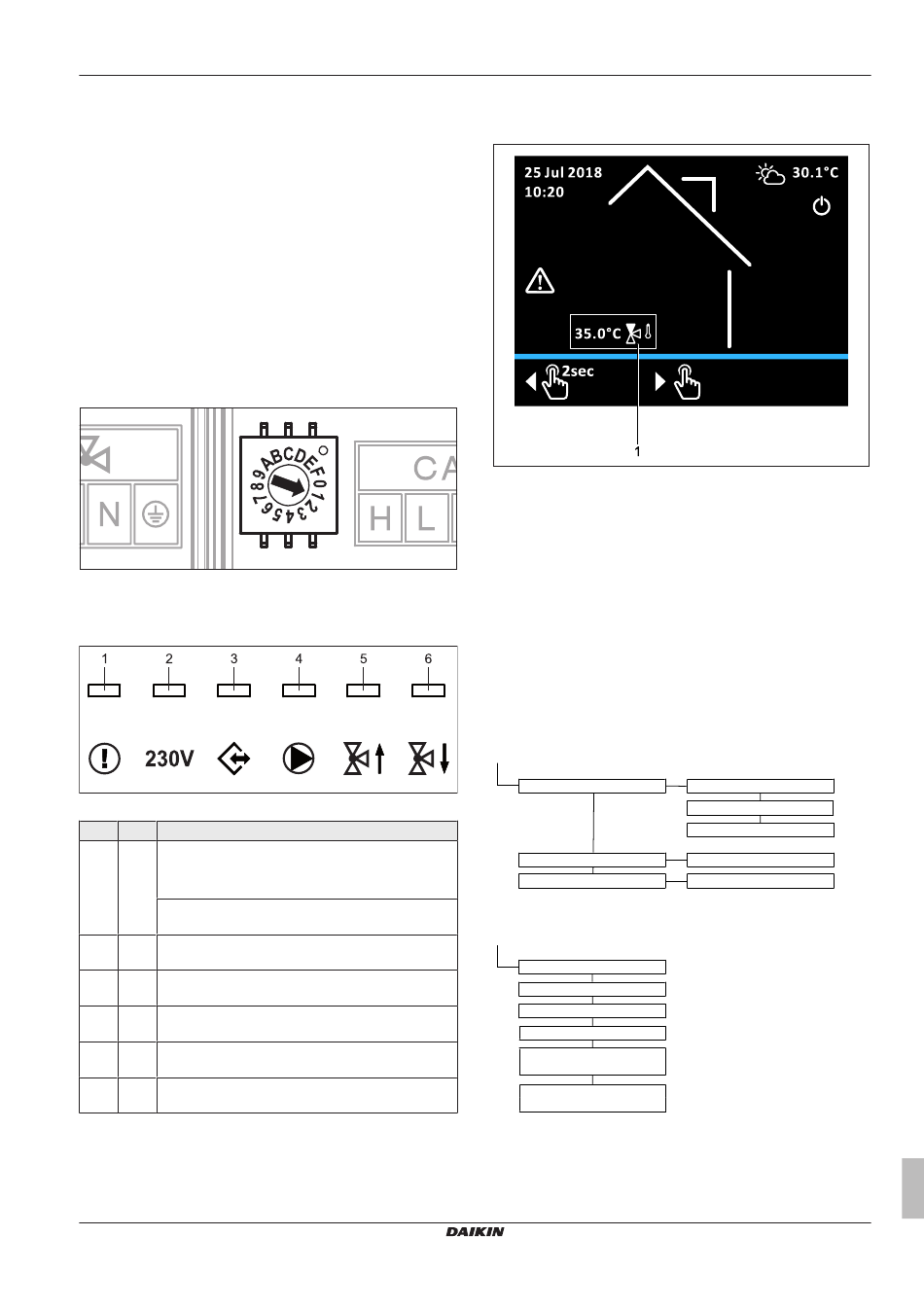

Obr. 97-1 Nastavení Identifikace přístroje pro směšovací modul
EHS157068
Přímo na směšovacím modulu EHS157068 může být specifikován
aktuální provozní stav (viz Obr. 97-2).
Obr. 97-2 Vysvětlení symbolů, stavové indikace EHS157068
Pol. LED Popis
1 Červe Blikající: vnitřní chyba
ný
(Chybový kód se sběrnicí CAN předá nadřazené
ovládací jednotce)
Svítí: Podpětí interních hodin po výpadku proudu
(>10 h)
2 Zelen Svítí: Provozní indikace, směšovací modul zapnutý
ý
3 Zelen Svítí: Komunikace CAN
ý
4 Zelen Svítí: Čerpadlo směšovacího okruhu zapnuté
ý
5 Zelen Svítí: Směšovač se nastaví na „ZAP."
ý
6 Zelen Svítí: Směšovač se nastaví na „Off"
ý
Obr. 97-1
Daikin RoCon+ HP
Daikin Regulace RoCon+ HP
008.1444299_01 – 09/2018 – CS
Kap. 4). K dispozici je jen
Kap. 9.2).
Obr. 97-1) musí být
9.1 Úvodní obrazovka směšovacího
modulu (funkce terminálu)
Obr. 97-3 Úvodní obrazovka směšovacího modulu
Úvodní obrazovka pro směšovací modul
redukovanou variantu RoCon+ HP úvodní obrazovky. Význam ikon
odpovídá Obr. 91-4, teplota směšovací je však jediná zobrazená
teplota systému (Obr. 97-3, pol. 1).
Počáteční obrazovku modulu mísiče lze vyvolat v nabídce [→ Main
menu → Terminal → Mixer #X]. Krátkým klepnutím na otočný
ovladač přejde systém do nabídky mísiče. Dlouhým klepnutím na
otočný ovladač přejde systém zpět do nabídky místní ovládací
jednotky.
9.2 Přehled parametrů směšovače
Nabídka: Operating mode
Viz Kap. 6.1.
Nabídka: User
Room
Reduce
Reduce
Obr. 97-4 Parametry v nabídce "User"
Nabídka: Time program
Party
Away
Vacation
Holiday
HC auto 1
Heating circuit auto. 1
HC auto 2
Heating circuit auto. 2
Obr. 97-5 Parametry v nabídce "Time program"
9 Směšovací modul
(Obr. 97-3) představuje
Room temperature setpoint 1
Room temperature setpoint 2
Room temperature setpoint 3
Room temperature reduced
Room temperature absent
