Corolla
Vorwahluhr und
Option Sommer-/Winterschalter
ACHTUNG:
Bei der Montage der Vorwahluhr nicht auf das LCD-
Display drücken
HINWEIS:

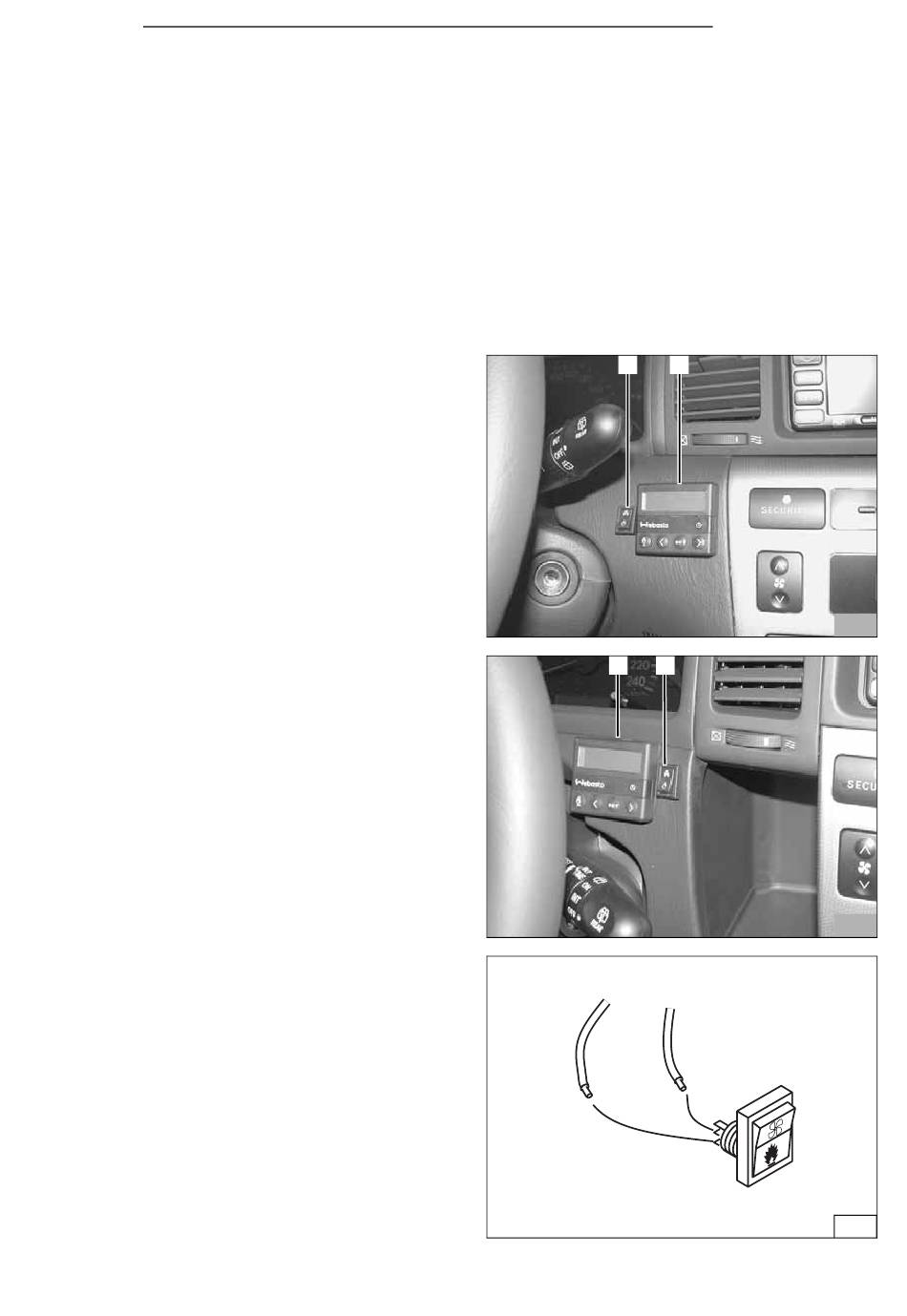

Der dargestellte Einbauort der Vorwahluhr (12/2;
13/1) und des Sommer-/Winterschalters (12/1; 13/2)
ist eine Empfehlung! Der Einbauort ist nicht immer
möglich. Vor der Montage bitte den Einbauort mit Ih-
rem Kunden abstimmen
HINWEIS:
Bild 12 zeigt Einbau für alle Modelle außer Verso
Bild 13 zeigt Einbau nur für Verso
- Bohrschablone für Vorwahluhr an der gewünschten
Position aufkleben
- Zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
- Befestigungshülse mit Blechschraube montieren
HINWEIS:
Auf Richtung der Rastzähne achten (Siehe Einbauan-
weisung)! Bei der Verlegung des Kabelbaumes auf
Scheuerschutz achten!
- Kabelbaum der Vorwahluhr durch die Bohrung zie-
hen und Stecker an der Vorwahluhr anstecken
- Vorwahluhr aufstecken
- Lochbild des Sommer-/Winterschalters (12/1; 13/2)
an der gewünschten Position übertragen und Boh-
rung ø 12 mm bohren
- Leitungen br und vi durch die Bohrung führen
- Leitungen br und vi wie in Bild 14 dargestellt am
Schalter anschließen (untere Kontakte)
- Sommer-/Winterschalter mit Zahnscheibe und Mut-
ter befestigen
Thermo Top C
1 2
1 2
12
13
14
9
