Flachsicherungshalter und Gebläserelais
Alle Modelle außer Verso

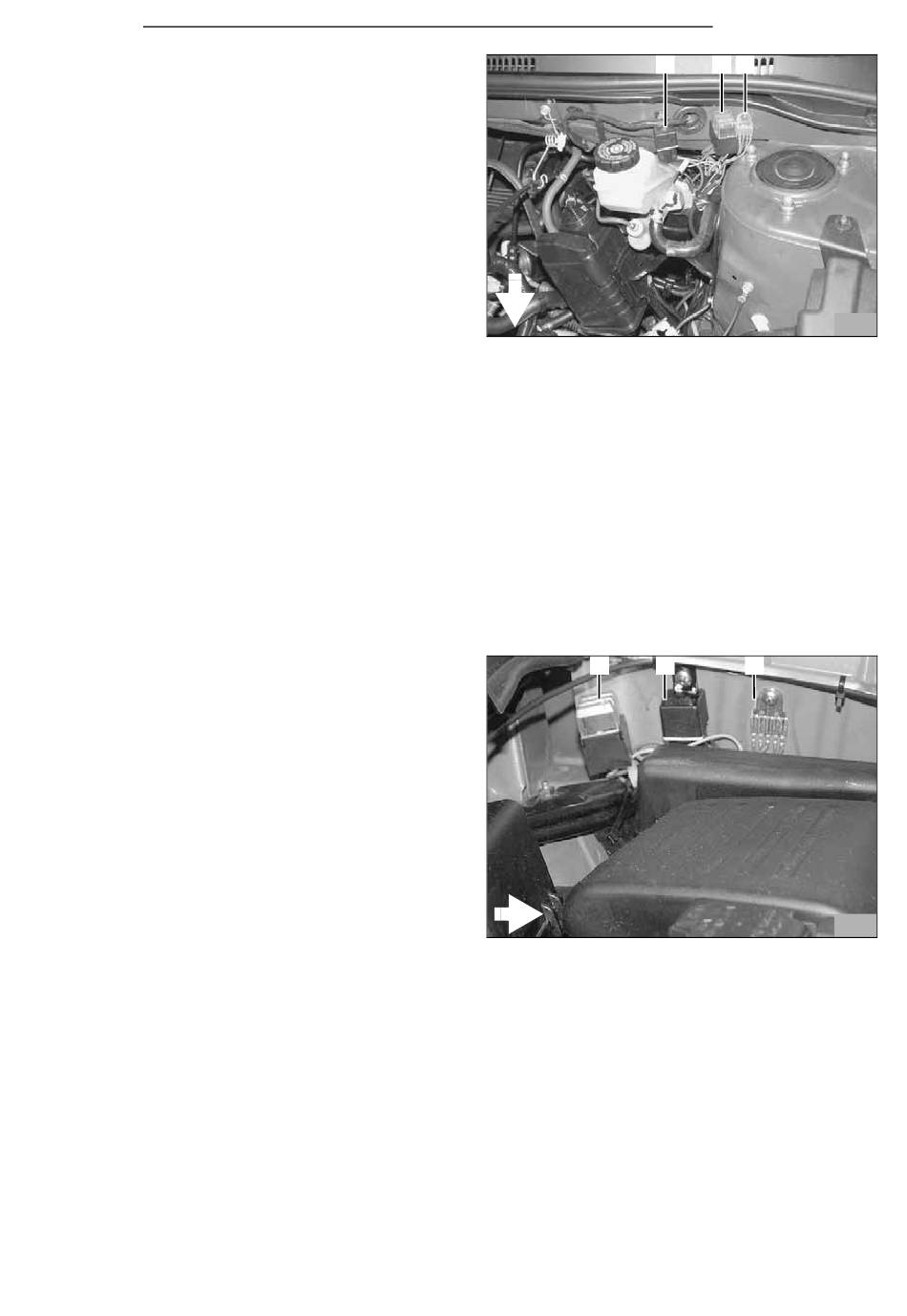

- Lochbild des Gebläserelais K3 (3/1), der Halteplatte
Flachsicherungshalter (3/2) und des Massestütz-
punktes (3/3) gemäß Bild 3 auf den Wasserkasten
übertragen
- Bohrung für Halteplatte ø 2,5 mm bohren
- Je eine Bohrung ø 4,0 mm für Gebläserelais und
Massestützpunkt bohren
- Halteplatte des Flachsicherungshalters mit Blech-
schraube 3,5x13 befestigen
- Gebläserelais K3 mit Blechschraube 5,5x9,5 befe-
stigen
- Massestützpunk mit Blechschraube 5,5x9,5 befesti-
gen, dabei eine Zahnscheibe zwischen Karosserie
und Massestützpunkt beilegen
- Flachsicherungshalter (3/2) an der Halteplatte auf-
stecken
Nur für Verso
- Lochbild des Gebläserelais K3 (4/2), der Halteplatte
Flachsicherungshalter (4/1) und des Massestütz-
punktes (4/3) gemäß Bild 4 auf den Wasserkasten
übertragen
- Bohrung für Halteplatte ø 2,5 mm bohren
- Je eine Bohrung ø 4,0 mm für Gebläserelais und
Massestützpunkt bohren
- Halteplatte des Flachsicherungshalters mit Blech-
schraube 3,5x13 befestigen
- Gebläserelais K3 mit Blechschraube 5,5x9,5 befe-
stigen
- Massestützpunk mit Blechschraube 5,5x9,5 befesti-
gen, dabei eine Zahnscheibe zwischen Karosserie
und Massestützpunkt beilegen
- Flachsicherungshalter (4/1) an der Halteplatte auf-
stecken
