Wasser-Heizgerät
Zusatzheizung Thermo Top C
4
6
1
2
3

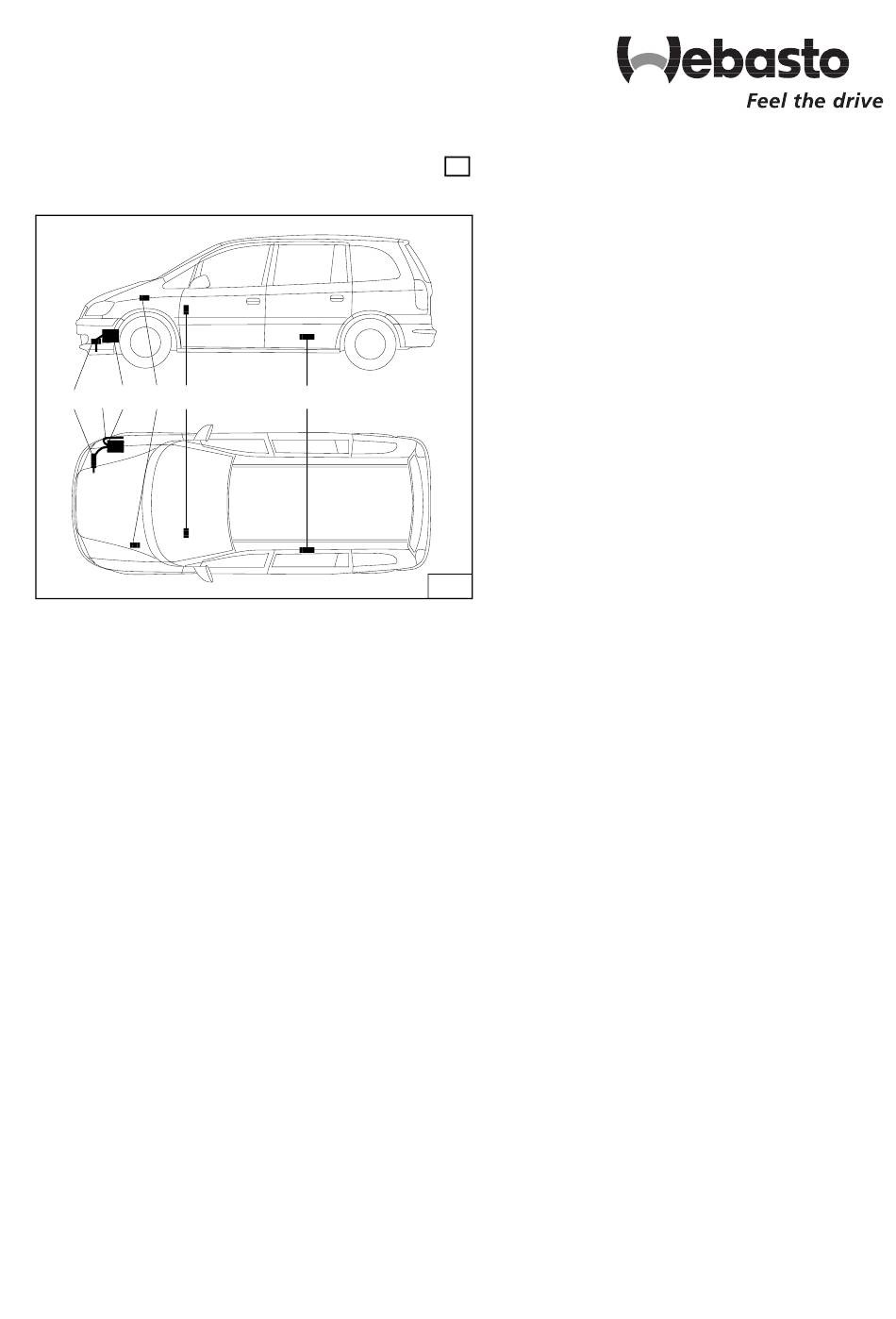

Legende zu Bild 1
1 Heizgerät Thermo Top C-D
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Dosierpumpe
6 Brennluftansaugleitung
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Einnietzange
Inhaltsverzeichnis
Opel Zafira A
Heizgerät / Einbaukit
Gültigkeit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Flachsicherungshalter und Gebläserelais
Vorwahluhr und
Option Sommer-/Winterschalter
Gebläseansteuerung
Einbau Heizgerät
Einbindung in den Wasserkreislauf
Brennstoffeinbindung
Ident.-Nr. 90 054 49A
Printed in Germany
e1
00 0002
5
1
1
2
2
2
3
3
5
6
7
8
9
13
16
08/02
Druck: Steffen
Einbauanleitung
Opel Zafira A
2,2l Diesel DTR
alle Ausstattungen
nur gültig bei Linkslenker
Gültigkeit siehe Tabelle Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten die nicht in dieser Einbauanleitung
aufgeführt sind wurden nicht geprüft.
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
Hupe versetzen
Abschließende Arbeiten
© Webasto Thermosysteme Internatiomal GmbH Germany
18
19
Werbung
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Einbauanleitung aufgeführt sind wurden nicht geprüft. Ein Einbau nach dieser Einbauanleitung kann aber möglich sein. Legende zu Bild 1 1 Heizgerät Thermo Top C-D 2 Flachsicherungshalter und Gebläserelais 3 Vorwahluhr 4 Abgasschalldämpfer 5 Dosierpumpe 6 Brennluftansaugleitung...
- Seite 2 Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbau- anleitung“ und „Bedienungs- und Wartungsanweisung“ Thermo Top C zu befolgen. Die entsprechenden Re- geln der Technik sind beim Einbau einzuhalten.
- Seite 3 Opel Zafira Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
- Seite 4 Thermo Top C Opel Zafira Fahrzeugaußenseite - Tankdeckel öffnen, Tank belüften und Tankdeckel wieder schließen - Stoßfänger abbauen - Hupen komplett mit Haltern ausbauen - Unterfahrschutz komplett abbauen - Unterdruckvorratsbehälter komplett abbauen - Unterdruckvorratsbehälter (4/1) mit Strebe (4/2), Schraube M6x20 (4/3), Karosseriescheibe und Fe- derring gemäß...
- Seite 5 Opel Zafira Thermo Top C - Vormontierten Unterdruckvorratsbehälter in Halter (5/1) einhängen und an vorhandener Bohrung mit Schraube M8x20, Zahnscheibe, Scheibe, Federring und Mutter M8 (7/1) befestigen - Kabelband-Schlauchhalter (5/4) am fahrzeugeige- nen Wasserschlauch vormontieren Einbauort Heizgerät Das Heizgerät (8/1) wird hinter dem Stoßfänger, in...
- Seite 6 Thermo Top C Opel Zafira Flachsicherungshalter und Gebläserelais Nur bei Fahrzeug mit Innenraumüberwachung: (Siehe auch Schaltplan Bild 16) - Leitung grün/weiß am Gebläserelais K3 Klemme 86 auscrimpen - Flachsteckhülse abschneiden - An beigelegter Leitung (grün/weiß 0,75mm ) zu- sammen mit Leitung grün/weiß Flachsteckhülse an- crimpen und in Relaissockel einsetzen - Leitung grün/weiß...
- Seite 7 Opel Zafira Thermo Top C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (11/2) und des Sommer-/Winterschalters (11/1) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr (11/2) an der in Bild...
- Seite 8 Thermo Top C Opel Zafira Gebläseansteuerung Alle Fahrzeuge - Widerstandsgruppe (13/1) für Gebläsemotor aus- bauen - Kabelbaum Gebläseansteuerung zur Widerstands- gruppe verlegen - Gebläseansteuerung gemäß Schaltplan Bild 14 vor- nehmen - Leitung grün ca. 30 mm vor dem Stecker trennen - Flachstecker und Flachsteckhülsen ancrimpen und...
- Seite 9 Opel Zafira Thermo Top C Einbau Heizgerät Einbauort Heizgerät vorbereiten - Schablone (17/2) wie in Bild 17 dargestellt an Boh- rung (17/1) und am Längsträger anlegen - Lochbild der Schablone übertragen - Bohrung Ø 7 mm (19/3) bohren - Halter (18/1) mit Schraube M6x20 (18/2) und Bund-...
- Seite 10 Thermo Top C Opel Zafira Heizgerät vormontieren Abschnitt Von den beiliegenden Wasserschläuchen jeweils 2 Schlauchstücke wie in Bild 20 und 21 dargestellt ab- längen 1 x 1600mm + 180°-Bogen (20/1) vom 180°-Bogen (20/2) zum Wärmetauscher-Wassereintritt 1 x 180°-Bogen (20/2) vom Heizgerät-Wasseraustritt...
- Seite 11 Opel Zafira Thermo Top C - Abgasleitung und Abgasleitung-Endstück gemäß Abgasleitung Bild 23 ablängen Abgasleitung Abgasleitung- Abschni Heizgerät-Schalldämpfer Endstück 1000 - Abgasleitung 110mm lang (24/2) auf Heizgerät-Ab- gasstutzen aufstecken und mit Schlauchklemme befestigen - Abgasschalldämpfer (24/3) in Abgasleitung einstek- ken, gemäß Bild 24 ausrichten und mit Schlauch- klemme befestigen - Abgasleitungs-Endstück 140mm lang (24/1) auf Ab-...
- Seite 12 Thermo Top C Opel Zafira - Kabelbaum (27/3) für Hupe ausclipsen - Kantenschutz (27/1, 2, 4) gemäß Bild 27 anbringen - Kantenschutz (28/1, 2) gemäß Bild 28 anbringen - Heizgerät oben mit 2 Schrauben M6x50, Karosse- riescheiben, 2 Distanzscheiben 30mm (29/1) an Einziehmuttern (19/1,2) befestigen - Heizgerät unten mit Schraube M6x50, Karosserie-...
- Seite 13 Opel Zafira Thermo Top C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgenden wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des...
- Seite 14 Thermo Top C Opel Zafira - In fahrzeugeigenen Wasserschlauch vom Motor- austritt (34/1) Verbindungsrohr 20/20 (34/2) einset- zen und mit Schlauchschelle befestigen - Wasserschlauch (35/1) 1600mm lang mit 180°-Bo- gen am 180°-Bogen vom Heizgerät (35/2) mit Ver- bindungsrohr 20/20 verbinden, gemäß Bild 35 hinter den Querträger zur linken Fahrzeugseite führen und...
- Seite 15 Opel Zafira Thermo Top C - Wasserschlauch 1100 mm lang mit 90°-Bogen am Heizgerät-Wassereintritt (38/1) aufstecken, gemäß Bild 38 in den Motorraum führen und mit Schlauch- schelle befestigen - Auf Wasserschlauch Distanzgummi schwarz (39/2) aufstecken - Wasserschlauch 120 mm lang (39/3) auf Stutzen vom Motoraustritt aufstecken, gemäß...
- Seite 16 Thermo Top C Opel Zafira Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! Es ist darauf zu achten, dass Mecanyl-Brennstofflei- tung und Kabelbaum Dosierpumpe nicht an Bremslei-...
- Seite 17 Opel Zafira Thermo Top C - Mecanyl-Brennstoffleitung und Kabelbaum Dosier- pumpe an vorhandenen Leitungen nach hinten zum Einbauort der Dosierpumpe (43/1) führen und mit Kabelbindern fixieren Dosierpumpe HINWEIS: Einbaulage der Dosierpumpe beachten, siehe "Ein- bauanweisung" - Winkel (44/1) mit Schraube M6x20, Karosserie-...
- Seite 18 Thermo Top C Opel Zafira - Mecanyl-Brennstoffleitung (47/1) vom Brennstoff- entnehmer (47/2) ablängen und mit Schlauchstück und Schlauchschellen an der Saugseite der Dosier- pumpe anschließen Hupe versetzen - Kabelbaum der rechtsseitigen Hupe verlängern und hinter den Querträgern zur linken Fahrzeugseite...
- Seite 19 - Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl ML, Bestell-Nr. 111329) einsprühen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Webasto-Heizung einschalten, siehe "Betriebsanweisung" - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus-...
