Webasto Thermo Top C Einbaudokumentation Seite 25

Corolla

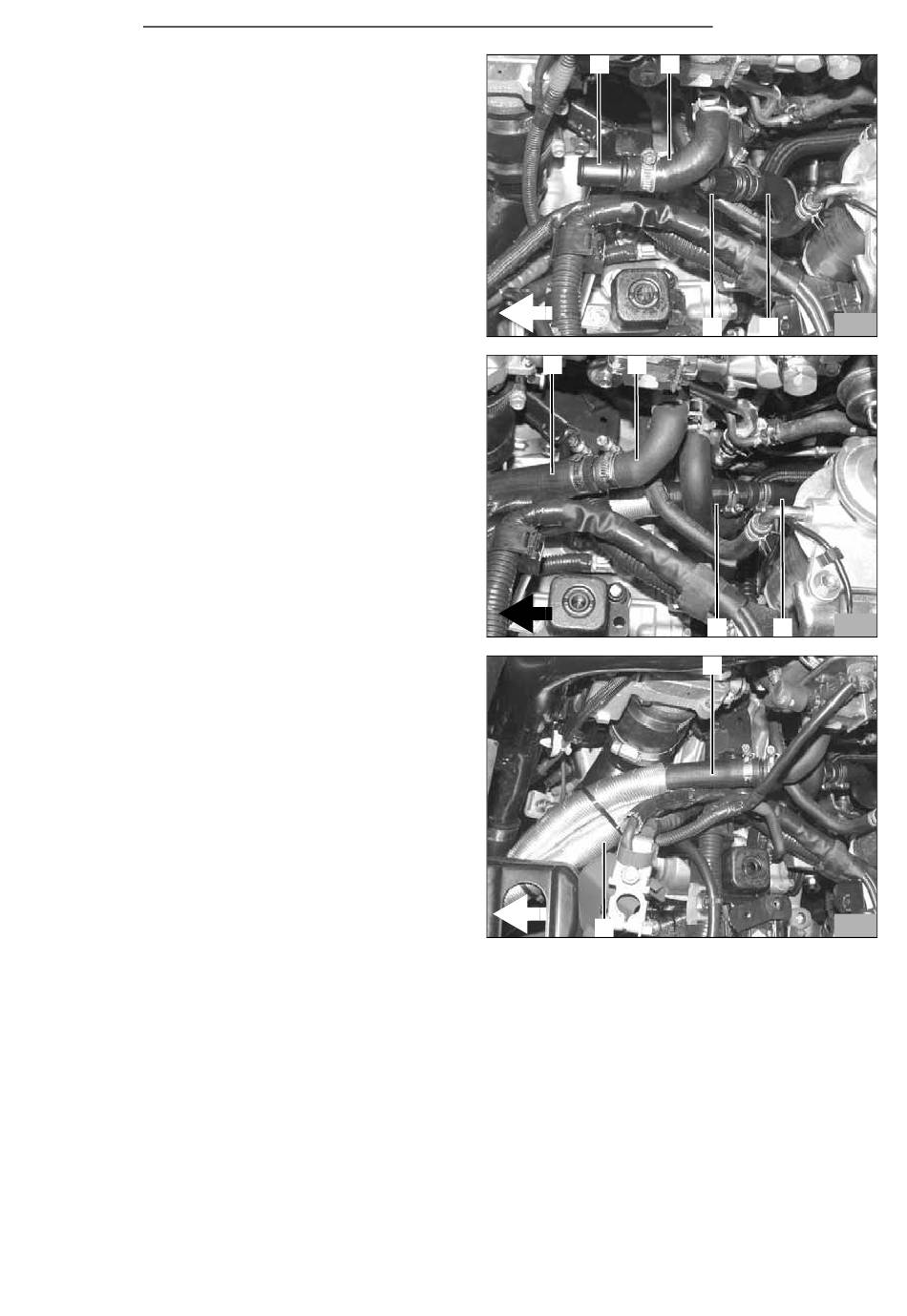

- Fahrzeugeigenes Schlauchstück (68/2; 67/2) ge-
mäß Bild 68 in Fahrtrichtung drehen
- Beiliegendes Verbindungsrohr 17x20 (68/1) in fahr-
zeugeigenes Schlauchstück (68/2) einsetzen und
gemäß Bild 68 mit Schlauchschelle befestigen
- Beiliegendes Verbindungsrohr 17x20 (68/4) in fahr-
zeugeigenes Schlauchstück (68/3) zum Wärmetau-
scher-Wassereintritt einsetzen und gemäß Bild 68
mit Schlauchschelle befestigen
- Wasserschlauch 610mm lang (69/1) vom Heizge-
rät-Wassereintritt auf Verbindungsrohr (68/1) im
fahrzeugeigenen Schlauchstück (69/2) vom Mo-
toraustritt aufstecken und mit Schlauchschelle befe-
stigen
- Wasserschlauch 800mm lang (69/4) vom Heizge-
rät-Wasseraustritt auf Verbindungsrohr (68/4) im
fahrzeugeigenen Schlauchstück (69/3) zum Wär-
metauscher-Wassereintritt
Schlauchschelle befestigen
- Wasserschlauch 610mm lang (70/1) und Wasser-
schlauch 800mm lang (70/2) gemäß Bild 70 ausrich-
ten und mit Kabelbindern befestigen
aufstecken und mit
1 2
4
1 2
4
1
2
Thermo Top C
68
3
69
3
70
