Thermo Top C
Einbau Heizgerät

Einbauort vorbereiten

- Kantenschutz 150mm lang von beiliegendem Kan-
tenschutz 500mm lang ablängen
- Kantenschutz 140mm lang von beiliegendem Kan-
tenschutz ablängen
- Zwei Kantenschutzstücke je 80mm lang von beilie-
gendem Kantenschutz ablängen

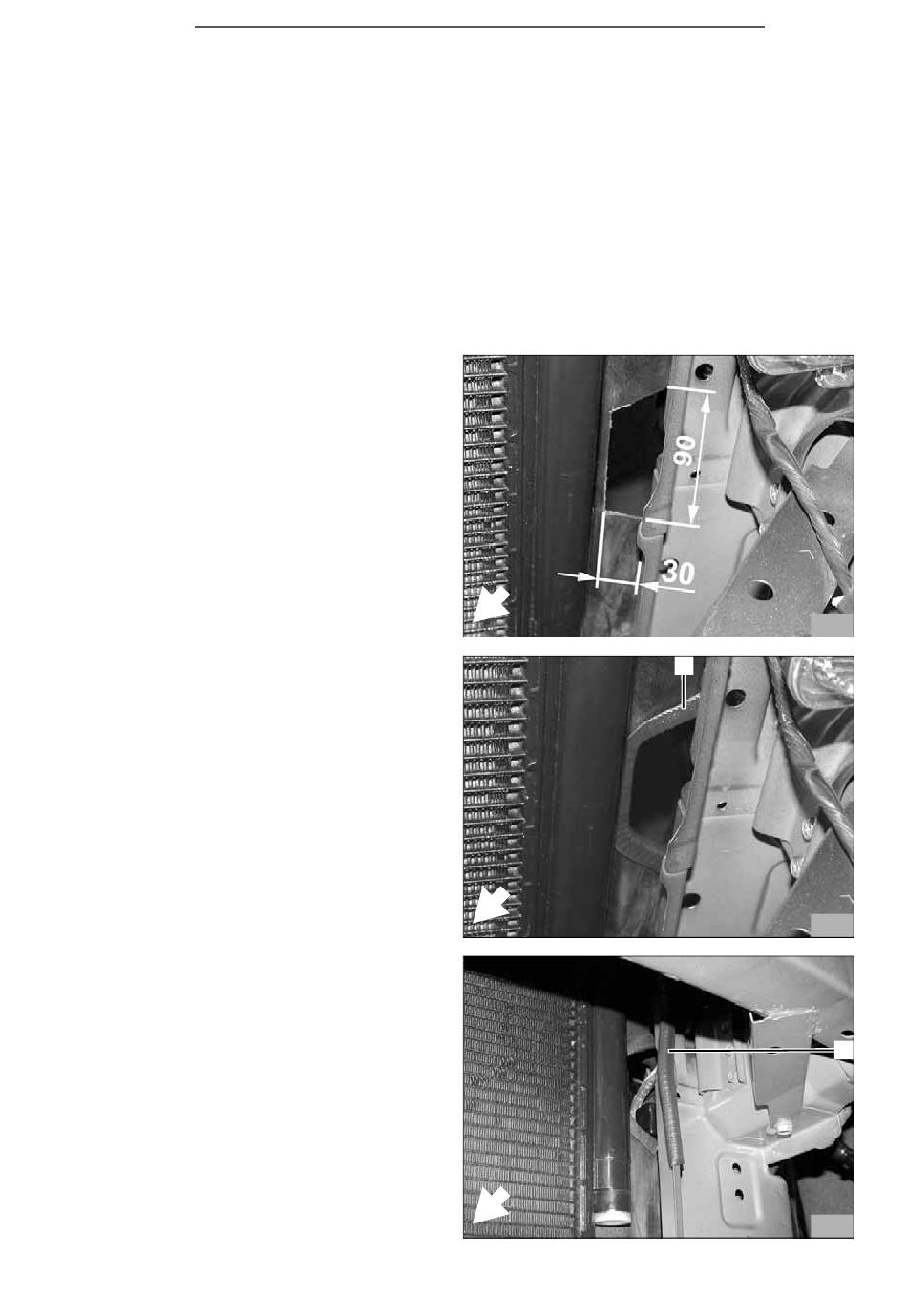

- Fahrzeugeigene Durchführung links neben dem
Kühler gemäß Bild 15 ausschneiden
- Vorbereiteten Kantenschutz 150mm lang (16/1) ge-
mäß Bild 16 in Kühlerausschnitt einsetzen
- Vorbereiteten Kantenschutz 140mm lang (17/1) ge-
mäß Bild 17 in Kühlertraverse einsetzen
10

Corolla

15
1
16
1
17
