Vorarbeiten; Einbauort Heizgerät - Webasto Thermo Top C Einbaudokumentation

Thermo Top C

Vorarbeiten

- Die nicht zutreffende Jahreszahl auf dem Duplikat-
schild entfernen
- Duplikatschild (Typschild) an geeigneter Stelle
sichtbar anbringen
Seite 34 „Bedienungshinweise für den Endkunden"
entnehmen und der Fahrzeug- Bedienungsanleitung
beifügen!
Motorraum
ACHTUNG:
Batterie abklemmen und ausbauen!
Druck vom Kühlsystem ablassen!
- Motorabdeckung abnehmen
- Luftfiltergehäuse komplett ausbauen
Fahrzeugaußenseite
- Tankdeckel öffnen, Tank belüften, Tankdeckel wie-
der schließen
- Kühlerverkleidung abbauen
- Radhausverkleidung vorne links und rechts lösen
- Stoßfängerabdeckung abbauen
- Unterfahrschutz abbauen
Innenraum
- Handschuhfach Beifahrerseite ausbauen
Nur für Fahrzeuge mit Klimaautomatik
- Klimasteuergerät ausbauen

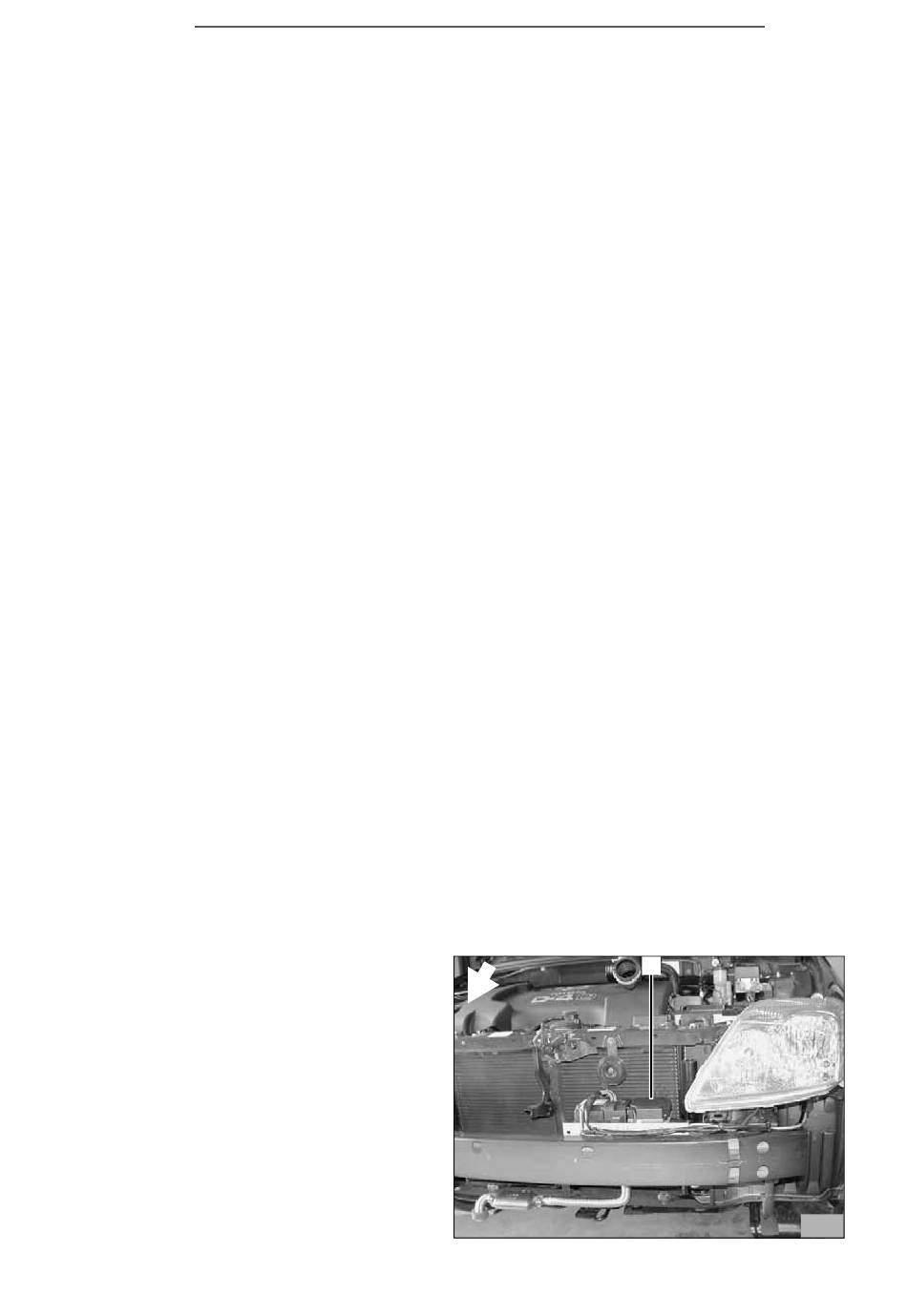

Einbauort Heizgerät
- Das Heizgerät (2/1) wird am Stoßfänger vor dem
Kühler eingebaut. Die Einbaulage ist waagrecht und
quer zur Fahrtrichtung.
HINWEIS:
Bild 2 zeigt Fahrzeug 2,0 l D4D Kombi mit 66 KW
4
Corolla
1
2
