Webasto Thermo Top E Einbauanleitung
Fiat idea
1,9 l jtd
diesel
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top E
1
2
3
4
Legende zu Bild 1:

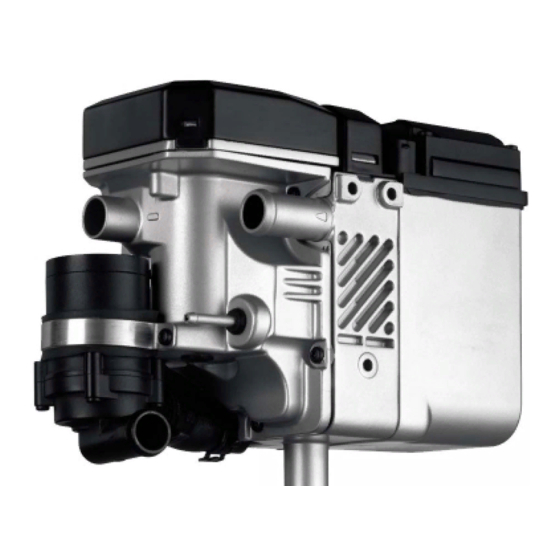

1 Heizgerät Thermo Top C/E
2 Brennluftansaugschalldämpfer
3 Abgasschalldämpfer
4 Flachsicherungshalter
5 Vorwahluhr
6 Dosierpumpe
Achtung!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön-
nen schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei-
nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und
eine Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten
Sie alle Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau
durch ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 90 127 44B
5
6
Stand 13.06.2005
Schutzgebühr 10,- Euro
e1
00 0002
e1
00 0003
Einbauanleitung
Fiat Idea
1,9 l JTD
Diesel
ab Modell 2004
Nur für Linkslenker
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Fiat Idea Inhaltsverzeichnis Gültigkeit Abgasanlage montieren Spezialwerkzeug Schema Wasserverlegung Vorwort Wasserschläuche ablängen Heizgerät / Einbaukit Verschlauchung vorbereiten Erläuterung zum Dokument Wasserschläuche verlegen Einbauort Heizgerät Hupe versetzen Vorarbeiten Brennstoff - Leitung verlegen Einbindung Elektrik Dosierpumpe montieren Schema Elektrik Tankentnehmer einsetzen Gebläseansteuerung Brennstoffleitung anschließen Schaltplan Tankarmatur vorbereiten... -
Seite 3: Spezialwerkzeug
Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top C-D mit LU oder 89244D Wasserheizgerät Tele Thermo Top C-D mit LU oder 9007505A Wasserheizgerät Thermo Top E-D mit LU oder 66889C Wasserheizgerät Tele Thermo Top E-D mit LU 9007503A Zusätzlich erforderlich: Einbaukit Fiat Idea... -
Seite 4: Erläuterung Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Einbauort Heizgerät
Fiat Idea Achtung! - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie komplett ausbauen - Tankdeckel öffnen, Tank belüften Vor- - Tankdeckel wieder schließen... -
Seite 6: Einbindung Elektrik
Fiat Idea Die Verlegung erfolgt gemäß den allgemein üblichen Regeln der Technik. Wenn nicht anders beschrie- Ein- ben, erfolgt die Befestigung mit Kabelbindern an fahrzeugeigenen Leitungen und Kabelbäumen. bindung Scharfe Kanten sind mit Scheuerschutz zu versehen! Elektrik Kabelbaum am Hg aufstecken Sicherungshalter, K3-Relais Vorwahluhr, Opt. -
Seite 7: Gebläseansteuerung
Gebläse- ansteue- rung Webasto Fiat Idea Pin 4 rt/ws Schaltplan ohne und mit manu- eller Klima anlage N085 Bauteile Webasto Bauteile Fiat Idea Farben und Symbole Heizgerät TT-C/E N085 Gebläsemotor Sicherung 20A 30A Sicherung weiß Gebläserelais Gebläserelais schwarz braun grün... -
Seite 8: Schaltplan Klimaautomatik
Pin 4 rt/sw Schaltplan Klimaauto- matik rt/sw St 2 Pin 3 Pin 39 F4 7,5A N085 Bauteile Webasto Bauteile Fiat Idea Farben und Symbole Heizgerät TT-C/E N085 Gebläsemotor Sicherung 20A 30A Sicherung weiß Gebläserelais 7,5A Sicherung schwarz 7,5A Sicherung Klimasteuergerät M070 br... -
Seite 9: Einbauort Heizgerät Vorbereiten
Fiat Idea Halter an fahrzeugeigene Schraube anlegen und Lochbild ( 1,3 ) übertragen ( 2 ) Halter ( 4 ) Fahrzeugeigene Schraube Einbauort Heizgerät vorberei- ( 1 ) Bohrung Ø 9mm ( 2 ) Bohrung Ø 9mm ( 3 ) Bohrung Ø 7mm (in Sicke) Einnietmuttern M6 in Bohrungen (1, 2) ein- setzen Einbauort... -
Seite 10: Heizgerät Montieren
Fiat Idea Deckel der Umwälzpumpe gegen beiliegen- den Axial-Deckel austauschen! Ejotschrauben, Anzugsdrehmoment 10 Nm! ( 1 ) EJOT-Schraube und 2 Unterlegscheiben ( 2 ) EJOT-Schraube [2x] ( 3 ) Brennluftleitung Heizgerät ( 4) Brennluftansaugdämpfer vormon- ( 5) Axial-Deckel tieren ( 6) Abgewinkeltes Lochband ( 7) Schraube M6x20, Bundmutter ( 1 ) Schlauchstück Heizgerät... -
Seite 11: Abgasanlage Vormontieren
Fiat Idea Lochband auf 67mm kürzen und Kanten nacharbeiten 25mm Abgasan- lage vor- montieren 67mm Abgasleitung ablängen! Abgasan- lage vor- montieren ( 1 ) Abgasleitung-Endstück ( 2 ) Distanzgummi ( 3 ) Schutzschlauch (260mm lang) ( 4) Abgasschalldämpfer, Hitzeschutz ( 5) Abgasleitung ( 6) Schutzschlauch (Reststück) ( 7) Schraube M6x20, Bundmutter Abgasan-... - Seite 12 Fiat Idea ( 1 ) Bereits montierte Schraube ( 2 ) Distanzscheibe 10mm ( 3 ) Scheibe, Bundmutter ( 4) Lochband Abgasan- lage mon- tieren Auf genügend Abstand der Abgasanlage zu Ladeluftleitung und Klimaleitungen achten! Brennluft-Schalldämpfer mit Kabelbinder be- festigen! Brennluft- anlage montieren...
-
Seite 13: Schema Wasserverlegung
Fiat Idea ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verlegen! Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Die Einbindung erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Wasser- verlegung 20/20 20/20... -
Seite 14: Wasserschläuche Ablängen
Fiat Idea a = 80mm b = 1030mm c = 480mm Abschnitt entsorgen! Wasser- schläuche ablängen Fahrzeugeigenen Wasserschlauch ( 1 ) vom Motorausgang abziehen! Verschlau- chung vor- bereiten ( A ) Wasserschlauch 80mm lang ( 1 ) Scheuerschutzschlauch 120mm lang ( C ) Wasserschlauch 480mm lang ( 2 ) Scheuerschutzschlauch 300mm lang Wasser-... - Seite 15 Fiat Idea ( 1 ) Scheuerschutzschlauch (Reststück) ( B ) Wasserschlauch 1030mm lang ( 2 ) Fahrzeugeigener Wasserschlauch Wasser- schläuche verlegen ( B ) Wasserschlauch 1030mm lang ( 1 ) Kantenschutz 50mm Wasser- schläuche verlegen...
-
Seite 16: Hupe Versetzen
Fiat Idea Bohrung Ø 7mm ( 1 ) bohren! ( 1 ) Schraube M6x20, Scheibe 6,4, Federring und Bundmutter ( 2 ) Halter Hupe ver- setzen Auf Freigängigkeit der Hupe achten! Hupenkabelbaum ( 1,2 ) verlängern und auf Hupe aufstecken! Hupe ver- setzen... -
Seite 17: Brennstoff - Leitung Verlegen
Fiat Idea VORSICHT! Brenn- Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! stoffein- bindung Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum so verlegen, dass sie gegen Steinschlag geschützt sind! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... -
Seite 18: Tankentnehmer Einsetzen
Fiat Idea Tankarmatur gemäß Herstellerangaben aus- bauen! ( 1 ) Tankarmatur ( 2 ) beiliegende Schablone Dieselfahrzeuge ( 3 ) Lochbild übertragen, Bohrung Ø6mm Tankarma- tur vorbe- reiten Tankentnehmer gemäß Schablone Diesel- Fahrzeuge formen, ablängen und einsetzen, siehe „Einbauanweisung“! ( 1 ) Tankarmatur ( 2 ) Tankentnehmer Tankent- nehmer... -
Seite 19: Unterfahrschutz Bearbeiten
Fiat Idea ( 1 ) Bohrung Ø42mm Vor Montage am Fahrzeug Distanzgummi in Bohrung (1) fixieren. Unterfahrschutz wieder montieren Unterfahr- schutz be- arbeiten... - Seite 20 - Fahrzeugheizung bei Klimaautomatik bzw. ohne Klimaautomatik gemäß „Bedienungshinweise für den Endkunden“ einstellen - Funktion der Standheizung prüfen, siehe Betriebsanweisung / Einbauanweisung Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany Druck: Steffen...
-
Seite 21: Bedienungshinweise Für Den Endkunden
Fiat Idea (Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen.) Bedie- nungshin- weise für den End- kunden Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: ( 1 ) Gebläse auf Stufe „1“evtl. „2“ ( 2 ) Temperatur auf „max.“ ( 3 ) Luftaustritt auf Frontscheibe Für Fahr- zeuge oh- ne Klima-... -
Seite 22: Schablone Tankarmatur
Fiat Idea Schablone Tankarmatur Ø 6mm 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Bei größeren Abweichungen Druckereinstellung entspre- chend korrigieren oder Originalausdruck anfordern. 100mm... -
Seite 23: Schablone Tankentnehmer
Fiat Idea Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Bei größeren Abweichungen Druckereinstellung entspre- chend korrigieren oder Originalausdruck anfordern. 100mm...
