Webasto Thermo Top Z Montageanleitung
Mitsubishi pajero sport 3,0l v6
Vorschau ausblenden
Andere Handbücher für Thermo Top Z:
- Einbauanweisung (172 Seiten) ,
- Handbuch (52 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 292
2
1
4

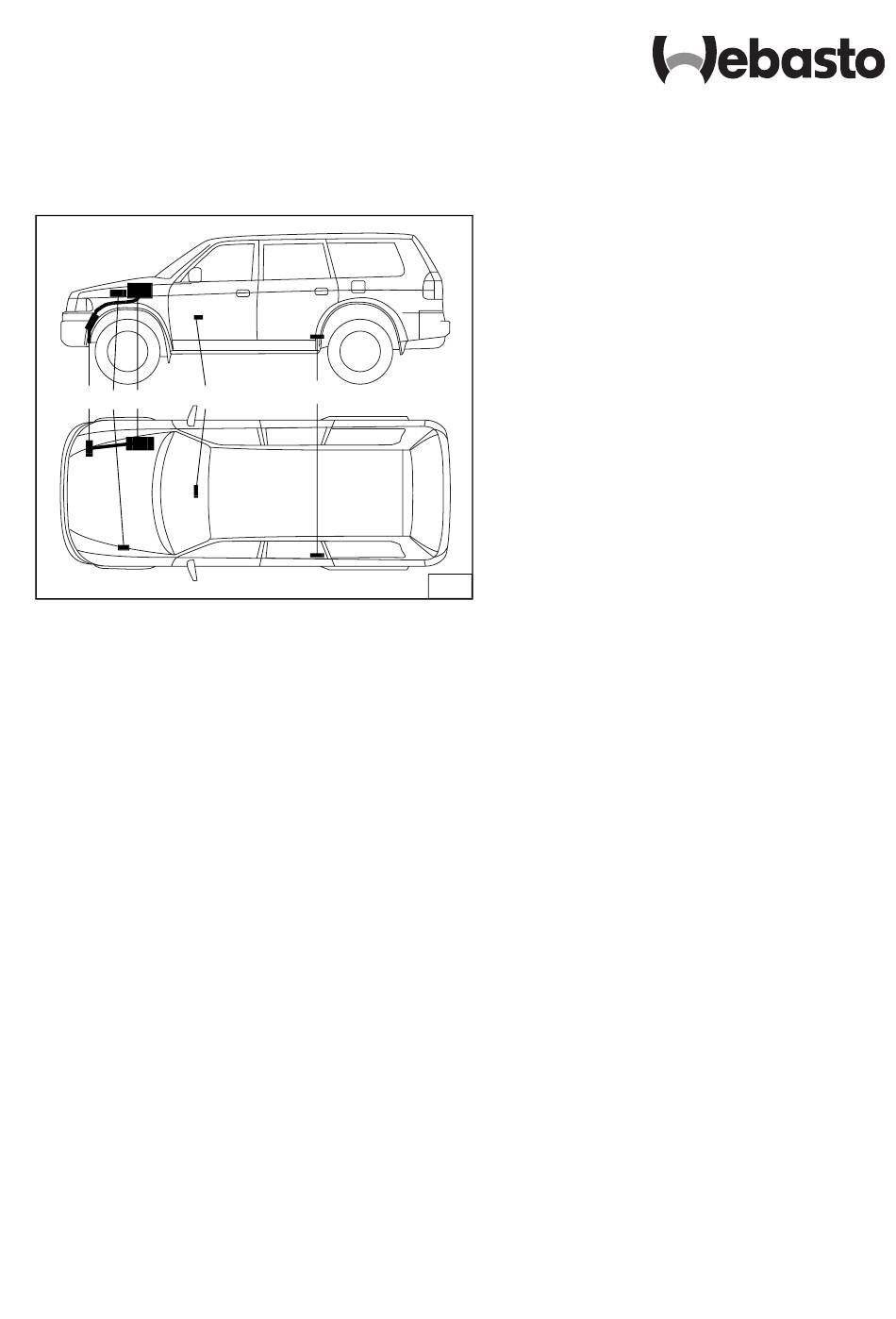

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C-B
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 + 0,5 Nm
Inhaltsverzeichnis
MITSUBISHI Pajero Sport
Heizgerät / Einbaukit
Gültigkeit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Flachsicherungshalter und Gebläserelais
Vorwahluhr und
Option Sommer-/Winterschalter
Gebläseansteuerung
Dosierpumpe
Brennstoffeinbindung
Ident.-Nr. 675 36B
Printed in Germany
5
3
05/00
Druck: Steffen
Einbauvorschlag
MITSUBISHI Pajero Sport
3,0l V6
Nur für Linkslenker
ab Modelljahr 99
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in diesem Einbauvorschlag
aufgeführt sind, wurden nicht geprüft.
1
Ein Einbau nach diesem Einbauvorschlag kann
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
1
Einbau Heizgerät
2
Einbindung in den Wasserkreislauf
2
Abgasanlage
2
Brennluftansaugleitung
3
Abschließende Arbeiten
3
4
4
5
6
6
7
© Webasto Thermosysteme GmbH Germany
7
11
13
15
16
Werbung
Verwandte Anleitungen für Webasto Thermo Top Z
Inhaltszusammenfassung für Webasto Thermo Top Z
- Seite 1 Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 292 Einbauvorschlag MITSUBISHI Pajero Sport 3,0l V6 Nur für Linkslenker ab Modelljahr 99 Fahrzeugtypen, Motortypen und Ausstattungs- varianten, die nicht in diesem Einbauvorschlag aufgeführt sind, wurden nicht geprüft. Ein Einbau nach diesem Einbauvorschlag kann aber möglich sein.
- Seite 2 ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- sem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,...
- Seite 3 MITSUBISHI Pajero Sport Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - Alle Längenangaben sind, wenn nichts anderes ver-...
- Seite 4 Thermo Top Z/C MITSUBISHI Pajero Sport Einbauort Heizgerät Das Heizgerät (5/1) wird im Motorraum auf dem Rad- haus, in Fahrtrichtung rechts, senkrecht eingebaut. Flachsicherungshalter und Gebläserelais - Lochbild der Befestigungsplatte des Sicherungshal- ters (6/1), und des Massestützpunktes (6/3) wie in Bild 6 dargestellt auf das Radhaus übertragen...
- Seite 5 MITSUBISHI Pajero Sport Thermo Top Z/C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (7/1 bzw. 8/1) und des Sommer-/Winterschalters (7/2 bzw. 8/2) ist eine Empfehlung! Vor der Montage bitte den Ein- bauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten...
- Seite 6 Thermo Top Z/C MITSUBISHI Pajero Sport Gebläseansteuerung - Stecker (10/5) am Gebläsemotor abziehen - Leitung bl (10/1, 4) ca. 50 mm vor dem Stecker tren- - Rundsteckverbindungen ancrimpen - Gebläseeinbindung gemäß Schaltplan Bild 11 her- stellen - Leitung sw (10/3) vom Gebläserelais K3/30 mit Lei- tung bl (10/4) zum Gebläsemotor verbinden...
- Seite 7 MITSUBISHI Pajero Sport Thermo Top Z/C Brennstoffeinbindung Die Brennstoffentnahme erfolgt aus der Kraftstoff- Rücklaufleitung. Auslaufender Kraftstoff ist mit geeignetem Behälter aufzufangen. - Kraftstoffrücklaufleitung an der in Bild 13 dargestell- ten Position trennen - Brennstoffentnehmer (13/1) in Kraftstoff-Rücklauf- leitung einsetzen und mit Schlauchschellen befesti- - Mecanyl-Brennstoffleitung (13/2) unter Verwen- dung von Schlauchstück und Schlauchschellen mit...
- Seite 8 Thermo Top Z/C MITSUBISHI Pajero Sport Halter einbauen - Halter (16/3) gemäß Bild 16 am Einbauort positio- nieren und Winkel (16/1) (mit Langloch) zusammen mit ABS-Einheit unter Verwendung der Original- schraube (16/6) lose montieren - Halter mit Schraube M8x20 (16/5) und Federring an vorhandenem Gewinde befestigen - Strebe (16/7) gemäß...
- Seite 9 MITSUBISHI Pajero Sport Thermo Top Z/C Heizgerät einbauen - Heizgerät in Halter einsetzen und mit 2 Ejotschrau- ben (19/4,5) und einer Bundmutter (19/3) befestigen (Anzugsdrehmoment 10 Nm) - Mecanyl-Brennstoffleitung (19/1) mittels Schlauch- stück (19/2) und Schlauchschellen am Heizgerät anschließen - Mecanyl-Brennstoffleitung (19/1) entlang der fahr-...
- Seite 10 Thermo Top Z/C MITSUBISHI Pajero Sport Nur bei Fahrzeugen mit Tempomat Einbau Tempomat - Fahrzeugeigenen Kabelbaum (22/1) vom Haltewin- kel (22/3) abclipsen, Halteschelle (22/2) vom Kabel- baum abclipsen - Haltewinkel (22/3) abschrauben, gemäß Bild 22 nach links drehen und wieder befestigen - Halteschelle (22/2) gemäß...
- Seite 11 MITSUBISHI Pajero Sport Thermo Top Z/C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des...
- Seite 12 Thermo Top Z/C MITSUBISHI Pajero Sport - Fahrzeugseitigen Wasserschlauch (27/1,2) vom Motor zum Fahrzeugwärmetauscher mit Abklemm- zangen abklemmen und an der in Bild 27 dargestell- ten Position trennen - In Schlauchstück (27/1) Verbindungsrohr 18/20 mm einsetzen und mit Schlauchschelle befestigen - Im Einbaukit beiliegenden 180°-Schlauchbogen...
- Seite 13 MITSUBISHI Pajero Sport Thermo Top Z/C Abgasanlage Abgasleitung ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Endstück Heizgerät-Schalldämpfer Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß Bild 30 ablängen - Profilgummi rot (31/2) auf Abgasleitungs-Endstück (31/1) aufstecken - Abgasleitungs-Endstück (31/1 bzw.
- Seite 14 Thermo Top Z/C MITSUBISHI Pajero Sport - Abgasleitungs-Endstück (34/3) gemäß Bild 34 und Bild 35 verlegen, am Schalldämpfer (33/2) aufstek- ken und mit Schlauchklemme befestigen - Winkel (34/2) mit kurzem Schenkel gemäß Bild 34 mittels Schraube M6x20 und Bundmutter an vor- handener Bohrung befestigen - Abgasleitungs-Endstück mittels Schraube M6x20,...
- Seite 15 MITSUBISHI Pajero Sport Thermo Top Z/C Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“ - Brennluftansaugleitung (38/1) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit Schlauchschelle befestigen - Luftansaugschalldämpfer (38/2) bis zum Anschlag in Brennluftansaugleitung eindrehen - Brennluftansaugleitung gemäß Bild 38 verlegen...
- Seite 16 - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung“ Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
