Webasto Thermo Top C Einbauanleitung
Toyota hilux d-4d
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Quicklinks

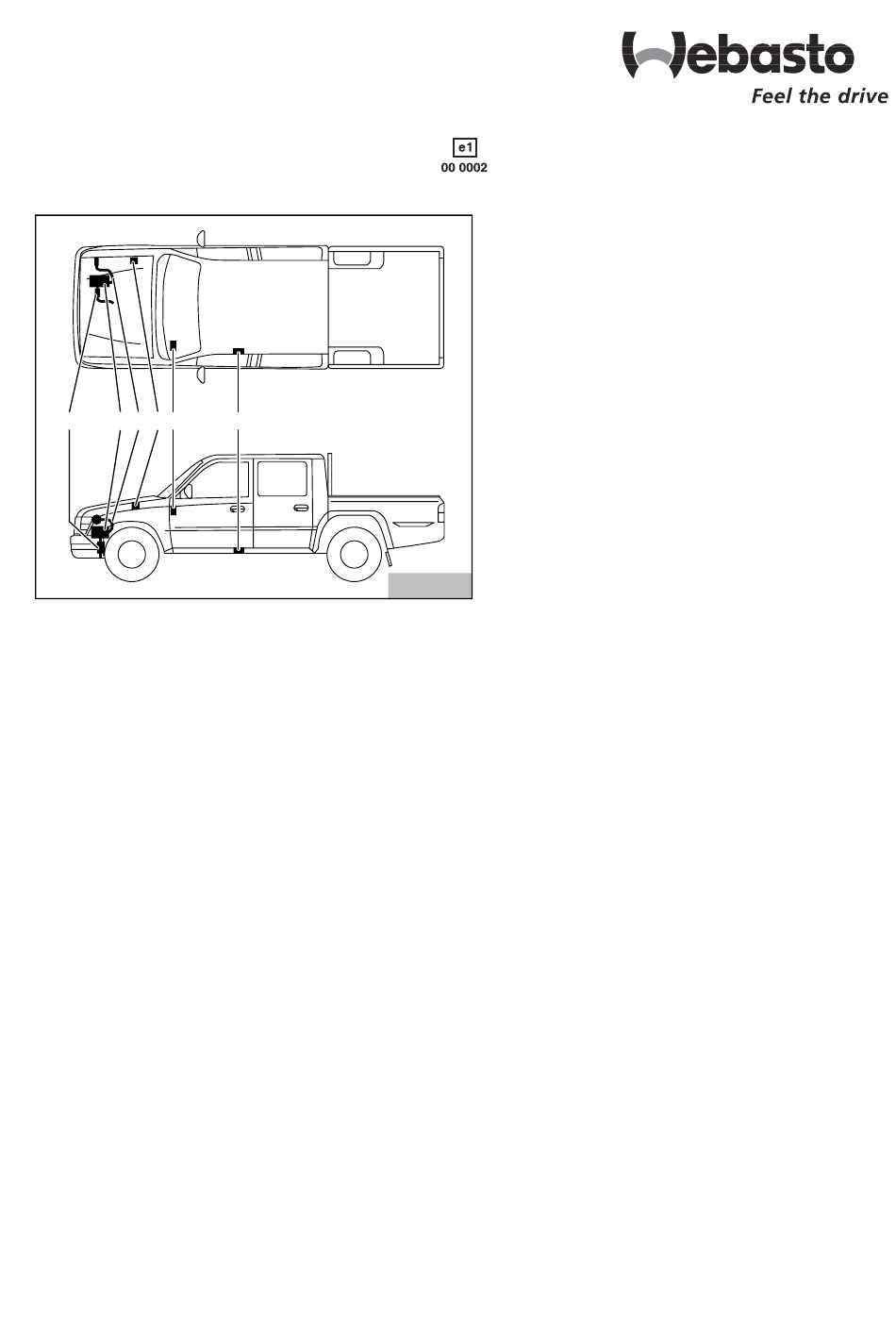

Wasser-Heizgerät
Zusatzheizung Thermo Top C
4
1 5 2 3
Legende
1
Heizgerät Thermo Top C-D
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Brennluftleitung
6
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Winkelbohrmaschine
Einnietmutternzange
Inhaltsverzeichnis
Ident.-Nr. 13 016 62A
Printed in Germany
6
TO 0027 W
12/02
Druck: Steffen
Einbauanleitung
Toyota HiLux D-4D
Diesel
nur für Linkslenker mit Schaltgetriebe,
manueller Klimaanlage und 2. Batterie
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in dieser Einbauanleitung
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
2
2
2
3
3
3
4
6
7
7
7
8
8
© Webasto Thermosysteme International GmbH Germany
10
10
11
11
13
13
14
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
-
Seite 1: Inhaltsverzeichnis
Abgasanlage Vorarbeiten Brennlufteinbindung Einbauort Heizgerät Abschließende Arbeiten Flachsicherungshalter und Gebläserelais Schablone Vorwahluhr und Option Sommer-/Winterschalter Einbauort vorbereiten Wasserschläuche vorbereiten Heizgerät vormontieren Heizgerät einbauen Wassereinbindung Ident.-Nr. 13 016 62A Printed in Germany 12/02 Druck: Steffen © Webasto Thermosysteme International GmbH Germany... -
Seite 2: Heizgerät / Einbaukit
Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanleitung“ und „Bedienungs- und Wartungsanweisung“ Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sind beim Einbau einzuhalten. -
Seite 3: Allgemeine Hinweise
Toyota HiLux D-4D Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z. B. an Bohrungen, mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener... -
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top C Toyota HiLux D-4D Flachsicherungshalter und Gebläserelais - Bohrung für K3-Relais (1) an Position 2 mit Ø 4 mm bohren - Gebläserelais K3 mit beiliegender Blechschraube (2) am Kotflügel befestigen - Bohrung für Halteplatte an Position 3 mit Ø 2,5 mm... -
Seite 5: Gebläseansteuerung
Toyota HiLux D-4D Thermo Top C Gebläseansteuerung Die Gebläseansteuerung erfolgt einmal am 2-poligen Stecker vom Gebläsemotor unterhalb vom Hand- schuhfach auf der Beifahrerseite. Verbindungen gemäß Schaltplan mit beiliegenden gn/ws bl/rt Rundsteckverbindern herstellen. SG 1570 Schaltplan bl/rt A1 Fahrzeugsicherungshalter A2 Gebläsemotor... -
Seite 6: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top C Toyota HiLux D-4D Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken! HINWEIS Der dargestellte Einbauort der Vorwahluhr (2) und des Sommer-/Winterschalters (1) ist eine Empfehlung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr an vorgeschlagener... -
Seite 7: Einbauort Vorbereiten
Toyota HiLux D-4D Thermo Top C Einbauort vorbereiten - Schablone (1), Anlage 1, am Radhaus gemäß Ab- bildung auflegen und Lochbild (2) auf Längsträger übertragen - Schablone (1) entfernen - Bohrung Ø 7 mm in Radhaus gemäß Abbildung bohren Wasserschläuche vorbereiten Vom beiliegenden Wasserschlauch folgende Enden gemäß... -
Seite 8: Heizgerät Einbauen
Thermo Top C Toyota HiLux D-4D Heizgerät einbauen - Vormontiertes Heizgerät am Einbauort einsetzen - Distanzmuttern 40 mm (1,2) an Schrauben M6 x 12 gemäß Abbildung befestigen - Schrauben M6 x 20 (1,2), Federringe A6 und Karos- seriescheiben A7,4 durch die Bohrungen im Rad- haus gemäß... - Seite 9 Toyota HiLux D-4D Thermo Top C - Schlauch 1 (1) vom Heizgerät-Eingang und Schlauch 2 (2) vom Heizgerät-Ausgang gemäß Ab- bildung zur Trennstelle verlegen - Fahrzeugeigenen Schlauch (1,2), Motor-Ausgang zum Wärmetauscher-Eingang, an der Markierung gemäß Abbildung trennen - Fahrzeugeigenes Schlauchstück (2) vom Stutzen zum Wärmetauscher-Eingang abziehen...
-
Seite 10: Brennstoffeinbindung
Thermo Top C Toyota HiLux D-4D - Beiliegenden Abstandshalter (1) gemäß Abbildung einsetzen und mit Kabelbinder (2) an fahrzeugeige- ner Leitung befestigen - Beiliegenden Abstandshalter (3) gemäß Abbildung einsetzen Brennstoffeinbindung - Mecanyl-Brennstoffleitung (1) mit Schlauchstück (2) und Schlauchschellen Ø 10 mm am Heizgerät ge- mäß... -
Seite 11: Brennstoffentnahme
Toyota HiLux D-4D Thermo Top C Brennstoffentnahme Die Brennstoffentnahme erfolgt mit einem Brenn- stoffentnehmer 10 x 5 x 10 aus der Kraftstoffvorlauf- leitung. - Fahrzeugeigene Kraftstoffvorlaufleitung (1) gemäß Abbildung trennen - Brennstoffentnehmer 10 x 5 x 10 (2) in die Enden der Kraftstoffvorlaufleitung (1) einsetzen und mit Schlauchschellen Ø... - Seite 12 Thermo Top C Toyota HiLux D-4D - Beiliegenden Winkel (1) mit Schraube M6 x 20 (2) und Federring A6 an Einnietmutter gemäß Ab- bildung befestigen - Schalldämpfer (3) mit Schraube M6 x 20 und Bund- mutter M6 am Winkel (1) gemäß Abbildung be-...
-
Seite 13: Brennluftleitung
Toyota HiLux D-4D Thermo Top C Brennluftleitung - Bohrung Ø 6,2 mm in fahrzeugeigene Prägung, Position 1, gemäß Abbildung bohren - Halteclip (2) in Bohrung gemäß Abbildung ein- setzen - Brennluftansaugleitung (1) am Heizgerät auf- stecken und mit Schlauchschelle befestigen - Ansaugschalldämpfer (3) bis zum Anschlag in... -
Seite 14: Schablone
Thermo Top C Toyota HiLux D-4D Schablone 7 mm 7 mm 7 mm TO 0035 W... - Seite 16 Webasto Thermosysteme International GmbH Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
