Inhaltszusammenfassung für Webasto Thermo Top C
Seite 1
Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.

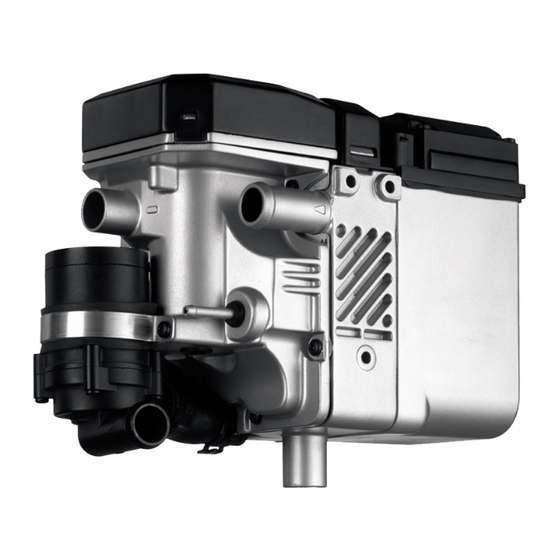

Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top C-B mit oder 90604D Wasserheizgerät Tele Thermo Top C-B mit oder 9007504A Wasserheizgerät Tele Thermo Top C-B mit LU plus 9007164A Zusätzlich erforderlich: Einbaukit Honda CR-V 1302892A Vorwort Diese Einbauanleitung gilt für die Fahrzeuge Honda CRV - Gültigkeit siehe Seite 2 - ab Modelljahr 2004 und später, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen, unter...

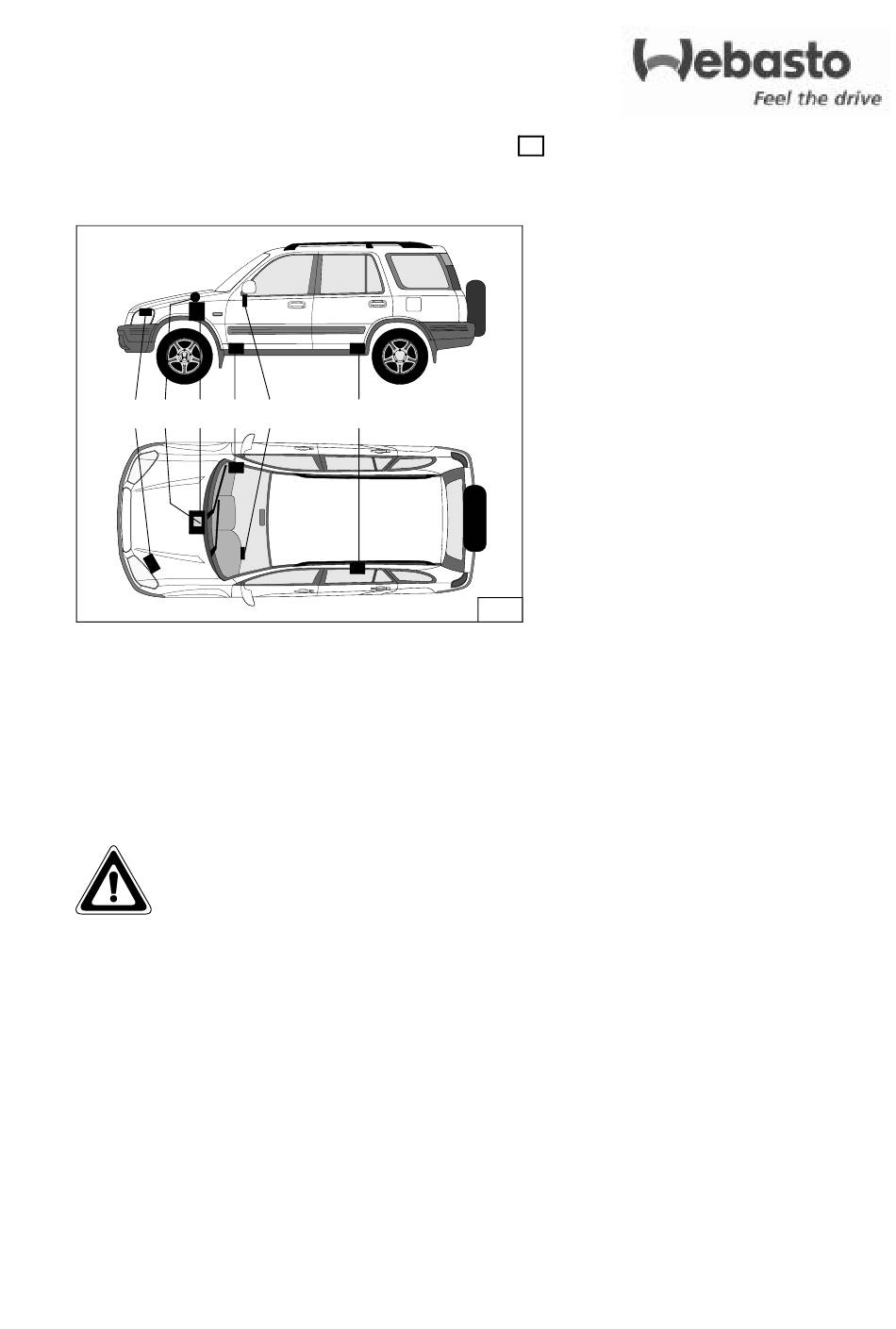

Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am...
Honda CR-V Achtung! - Einbauort von Vohrwahluhr und Sommer-/ Winterschalter ist mit dem Kunden abzustimmen! - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Wasserkastenabdeckung rechts lösen Vor-...
Honda CR-V Die Verlegung erfolgt gemäß den allgemein üblichen Regeln der Technik. Wenn nicht anders beschrie- Ein- ben, erfolgt die Befestigung mit Kabelbindern an fahrzeugeigenen Leitungen und Kabelbäumen. bindung Scharfe Kanten sind mit Scheuerschutz zu versehen! Elektrik Kabelbaumverlegung Kabelbaumdurchführung Vorwahluhr, Option Sommer- /Winterschalter ( 1 ) Kabelbäume Gebläsean- ( 1 ) Gummitülle...
Honda CR-V Heizgerät mit Ejotstehbolzen am Halter ein- setzen! [Unterer Stehbolzen durch Bohrun- gen von Halter und Halterung an Position ( 30/5 )] ( 2 ) Heizgerät ( 1 ) Halterung Heizgerät einsetzen Heizgerät mit Bundmuttern [3x] am Halter be- festigen! (Nur unteren Stehbolzen dargestellt) Lage aller Bauteile kontrollieren, wenn nötig korrigieren.
Honda CR-V ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verlegen! Wasserschläuche vor dem Verbinden mit Kühlwasser befüllen! Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Die Einbindung erfolgt „Inline“ gemäß nachfolgendem Schema: Alle nicht bezeichneten Schellen sind Schlauchschellen Ø...
Seite 16
Honda CR-V Abgelängte Schlauchstücke werden entge- gengesetzt montiert! ( 2 ) Schlauchstück ( 24/1 ), nach oben ausrich- ( 1 ) Fahrzeugeigene Federbandschelle Anschluß Motoraus- gang Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! ( B ) Schlauchstück vom Heizgeräteausgang ( 1 ) Schlauch zum Wärmetauschereintritt ( A ) Schlauch vom Heizgeräteeingang Anschluß...
Honda CR-V VORSICHT! Brenn- Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! stoffein- bindung Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum so verlegen, dass sie gegen Steinschlag geschützt sind! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß...
Honda CR-V ACHTUNG! Abschlie- Demontierte Teile in umgekehrter Reihenfolge montieren. ßende Arbeiten Alle Schlauchleitungen, Schlauch- und Caillauschellen, sowie alle elektrischen Anschlüsse auf festen Sitz prüfen. Alle losen Leitungen mit Kabelbinder sichern. Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K, Bestell- Nr. 111 329) einsprühen. - Batterie anschließen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeug- Herstellers entlüften, Kühlwasser nachfüllen...
Honda CR-V (Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen.) Bedie- nungshin- weise für den End- kunden Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: ( 3 ) Luftaustritt auf Frontscheibe ( 1 ) Gebläse auf Stufe „1“ evtl. „2“ ( 2 ) Temperatur auf „max.“...
