Einbaurichtlinien
Techniker

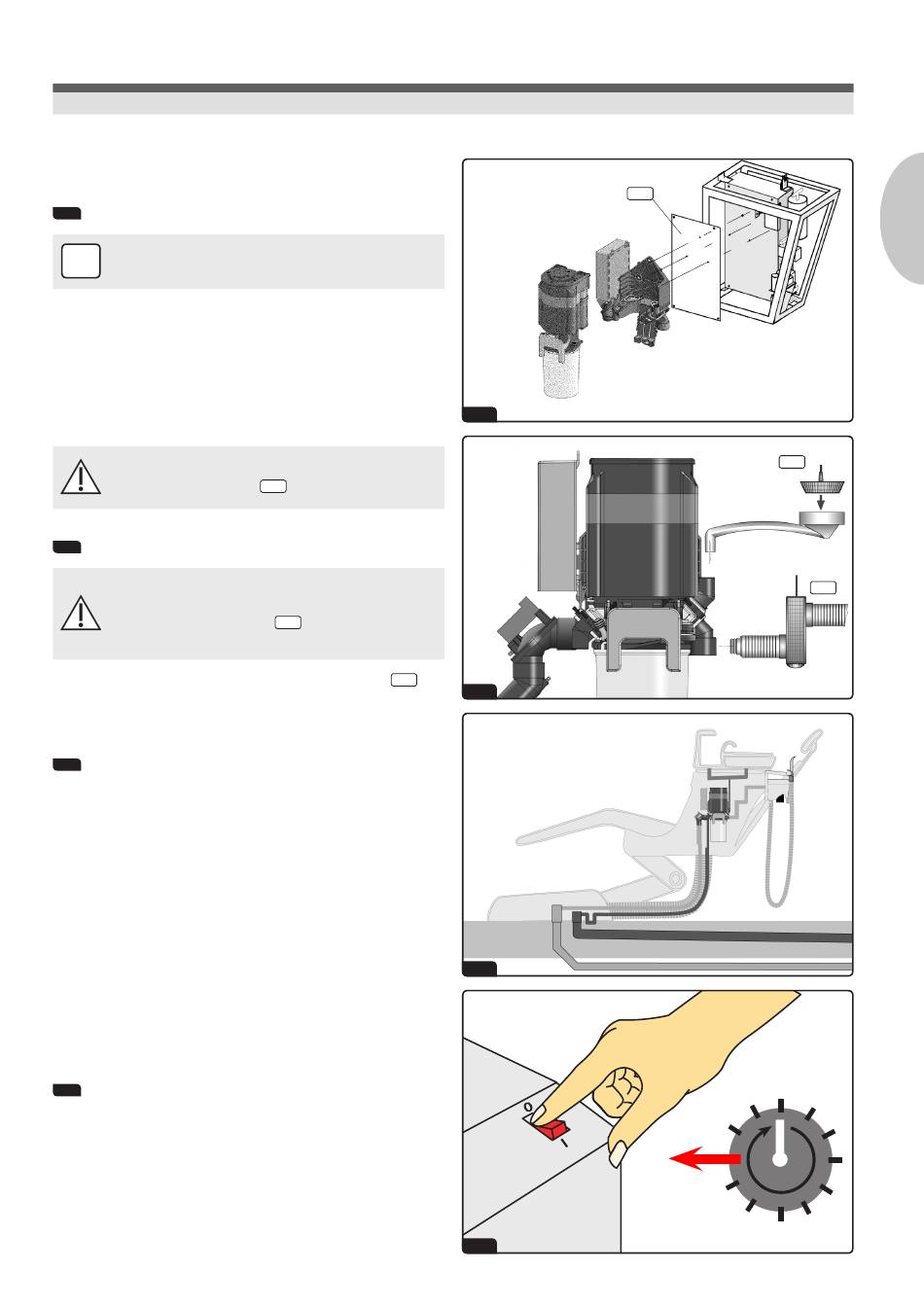

10. Einbaurichtlinien
9
Befestigung
i
Für den Einbau ist folgender Platzbedarf vorzusehen:
H x B x T = 350 mm x 215 mm x 120 mm
Zur Vermeidung von Vibrationen darf die Befestigung ausschließlich
durch die drei Bohrungen am Modul 1 an tragenden Teilen der Behand-
lungseinheit erfolgen! (Schwingungseinsätze nicht herausnehmen!) Der
Amalgamabscheider muss frei schwingen können und darf keinen Kontakt
zu anderen Geräteteilen der Behandlungseinheit (Kabel, Schläuche, Ab-
deckungen, u.ä.) haben.
Hinter dem Modul 1 ist bei elektrisch leitendem Untergrund
eine Kontaktschutzplatte (
10
Vorfilter
Falls in der Schlauchablage nicht vorhanden, ist auf der
Saugseite des Amalgamabscheiders, für das Praxispersonal
gut zugänglich, ein Vorfilter
von max. 1 mm einzubauen.
Das im Abfluss des Mundspülbeckens vorhandene Grobsieb
eine Maschenweite von max. 3 mm haben und darf während des Betriebs
des Amalgamabscheiders nicht entfernt werden.
11
Schlauchanschlüsse
Die zum Amalgamabscheider führenden Schlauchwege sind so kurz als
möglich zu halten, um Vorsedimentation vorzubeugen.
Verschmutzte Dentalschläuche sind beim Einbau auszutauschen und
über ein zugelassenes Unternehmen zu entsorgen.
Der Amalgamabscheider muss über einen Geruchsverschluss an die
Abwasserleitung angeschlossen werden.
Das Abwasser muss frei abfließen können, da bei einem Rückstau der
Abscheidewirkungsgrad nicht gewährleistet ist.
Wasserstrahlbetriebene Speichelzieher sind auf Grund eines hohen
Wasserverbrauchs stillzulegen.
Die Spülung des Mundspülbeckens ist mittels Zeitglied oder Taster
auf max. 30 Sekunden bei einer max. Wassermenge von 3 l/min zu
begrenzen, um einen Stopp der Zentrifuge zu ermöglichen.
12
Hauptschalter
Es ist sicherzustellen, dass der Amalgamabscheider zur Füllhöhenmessung
mind. 1 x pro Arbeitstag ausgeschaltet wird. Der Anschluss der
Stromversorgung 24 V AC muss nach dem Geräte- oder Praxishauptschalter
erfolgen.
) anzubringen!
9.1
mit einer Maschenweite
10.1
darf
10.2
9.1
9
10
11
12
DE
10.2
10.1
7
