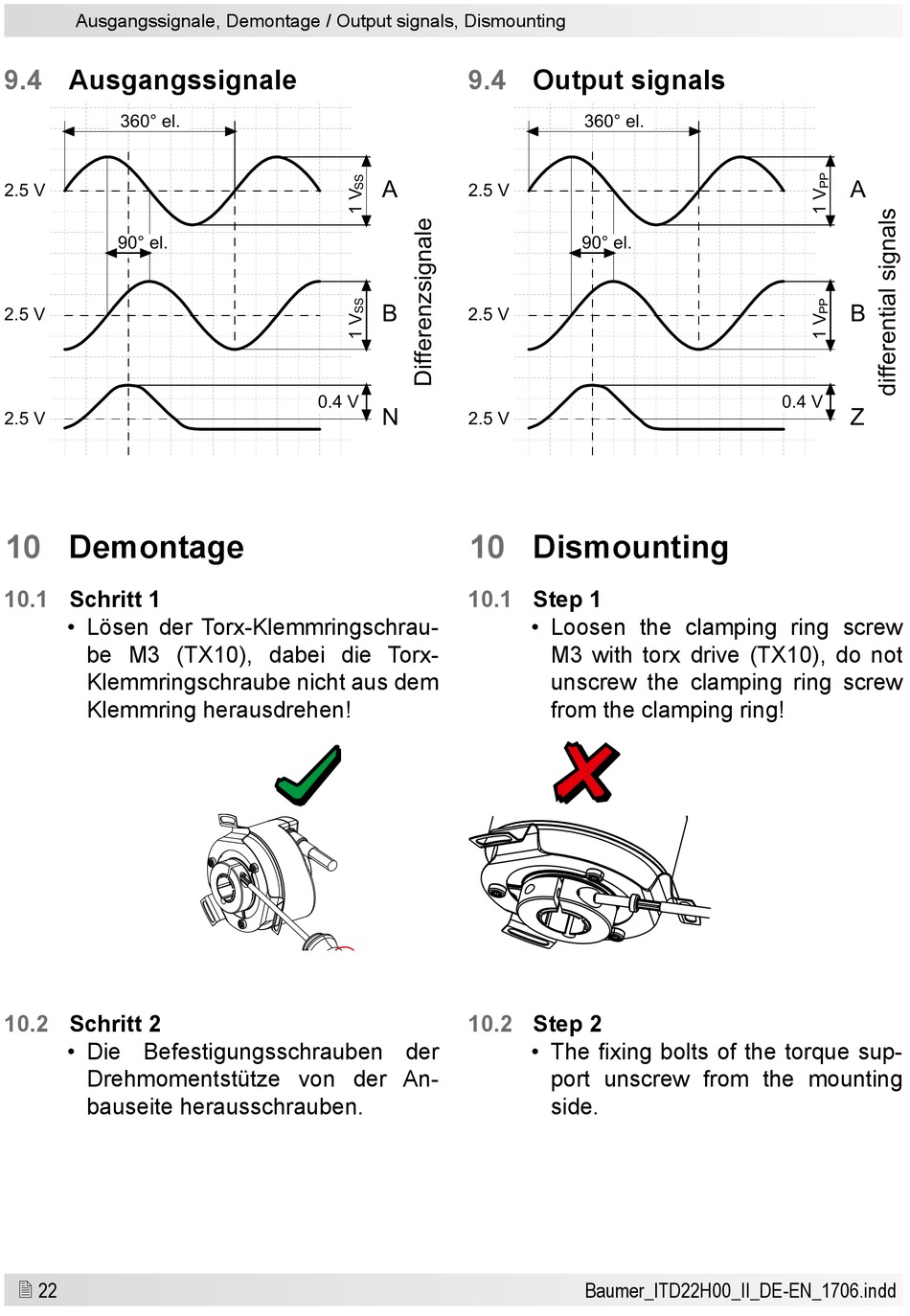

Ausgangssignale, Demontage / Output signals, Dismounting
9.4

Ausgangssignale

360° el.
2.5 V
90° el.
2.5 V
2.5 V
10

Demontage

10.1 Schritt 1
• Lösen der Torx-Klemmringschrau-
be M3 (TX10), dabei die Torx-
Klemmringschraube nicht aus dem
Klemmring herausdrehen!
10.2 Schritt 2
• Die Befestigungsschrauben der
Drehmomentstütze von der An-
bauseite herausschrauben.
22

9.4
A
2.5 V
B
2.5 V
0.4 V
N
2.5 V
10
10.1
10.2

Output signals

360° el.
90° el.

Dismounting

Step 1
• Loosen the clamping ring screw
M3 with torx drive (TX10), do not
unscrew the clamping ring screw
from the clamping ring!
Step 2
• The fixing bolts of the torque sup-
port unscrew from the mounting
side.
Baumer_ITD22H00_II_DE-EN_1706.indd
A
B
0.4 V
Z
