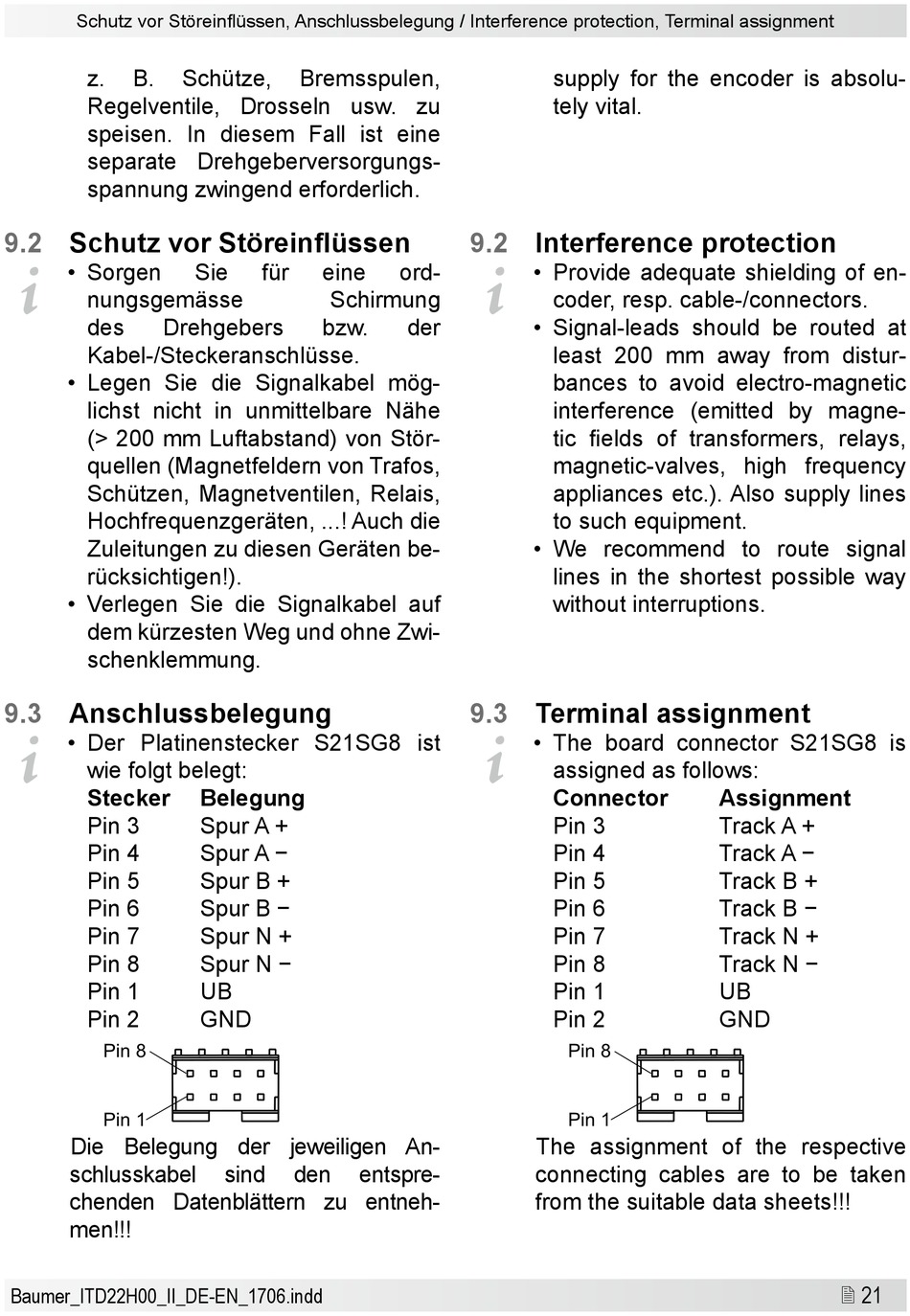

Schutz vor Störeinflüssen, Anschlussbelegung / Interference protection, Terminal assignment
z.
B.
Regelventile, Drosseln usw. zu
speisen. In diesem Fall ist eine
separate Drehgeberversorgungs-
spannung zwingend erforderlich.
9.2
Schutz vor Störeinflüssen
i
• Sorgen
nungsgemässe
des
Drehgebers
Kabel-/Steckeranschlüsse.
• Legen Sie die Signalkabel mög-
lichst nicht in unmittelbare Nähe
(> 200 mm Luftabstand) von Stör-
quellen (Magnetfeldern von Trafos,
Schützen, Magnetventilen, Relais,
Hochfrequenzgeräten, ...! Auch die
Zuleitungen zu diesen Geräten be-
rücksichtigen!).
• Verlegen Sie die Signalkabel auf
dem kürzesten Weg und ohne Zwi-
schenklemmung.
9.3
Anschlussbelegung
i
• Der Platinenstecker S21SG8 ist
wie folgt belegt:
Stecker
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 1
Pin 2
Pin 8
Pin 1
Die Belegung der jeweiligen An-
schlusskabel
chenden Datenblättern zu entneh-
men!!!
Baumer_ITD22H00_II_DE-EN_1706.indd
Schütze,
Bremsspulen,
Sie
für
eine
Schirmung
bzw.
Belegung
Spur A +
Spur A −
Spur B +
Spur B −
Spur N +
Spur N −
UB
GND
sind
den
9.2
i
ord-
der
9.3
i
entspre-
supply for the encoder is absolu-
tely vital.
Interference protection
• Provide adequate shielding of en-
coder, resp. cable-/connectors.
• Signal-leads should be routed at
least 200 mm away from distur-
bances to avoid electro-magnetic
interference (emitted by magne-
tic fields of transformers, relays,
magnetic-valves, high frequency
appliances etc.). Also supply lines
to such equipment.
• We recommend to route signal
lines in the shortest possible way
without interruptions.
Terminal assignment
• The board connector S21SG8 is
assigned as follows:
Connector
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 1
Pin 2
Pin 8
Pin 1
The assignment of the respective
connecting cables are to be taken
from the suitable data sheets!!!
Assignment
Track A +
Track A −
Track B +
Track B −
Track N +
Track N −
UB
GND
21
