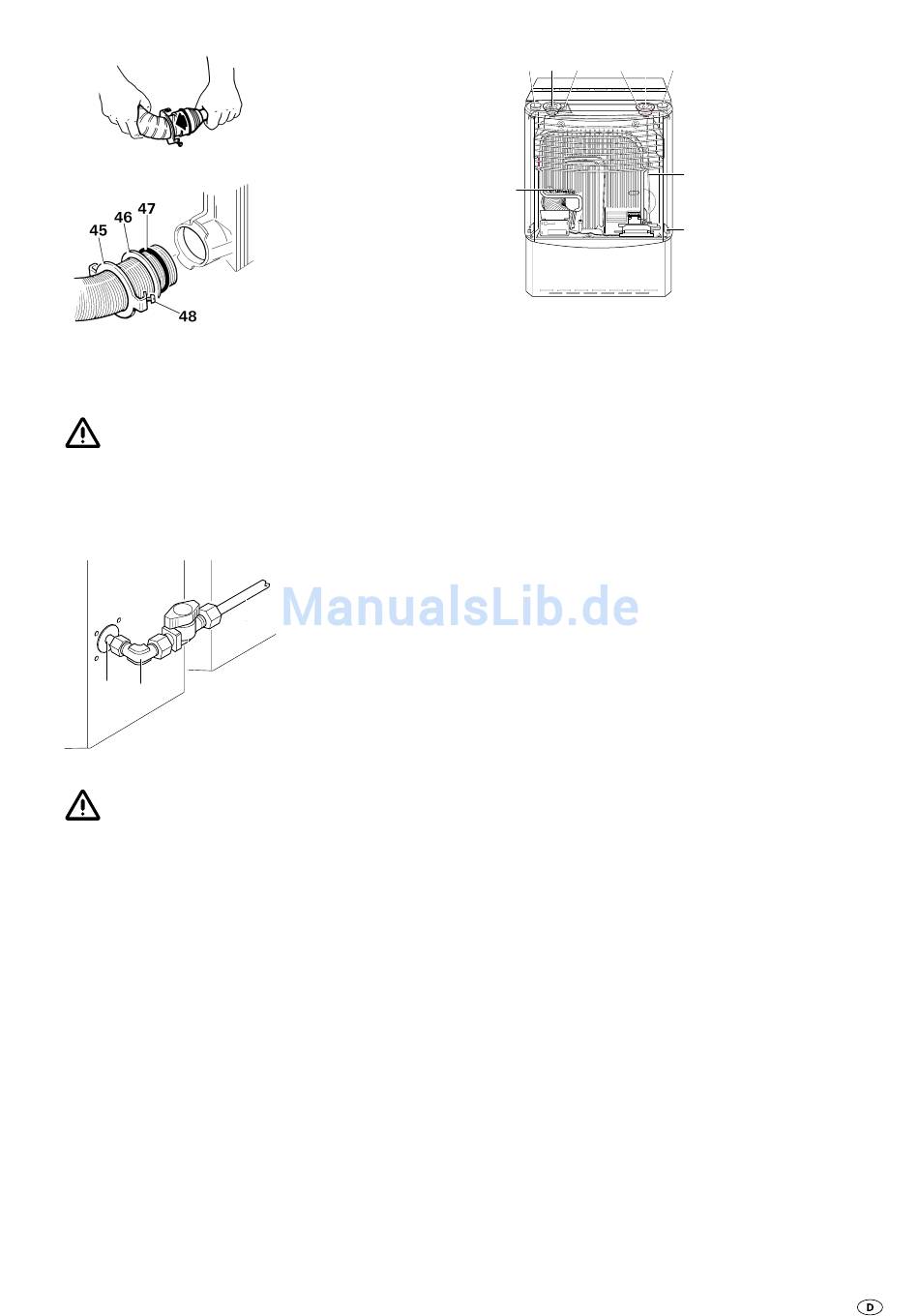

Abgasrohr an die Heizung anschließen
O-Ring, Druckring und Dichtplatte an den Abgasstutzen heran-
schieben. Dichtplatte (45) durch Drehen einhängen und mit
Schraube (48) fest anziehen.
Nach jeder Demontage muss ein neuer O-Ring (47)
montiert werden.
Gasanschluss
Vor dem Anschluss an die Heizung sicherstellen, dass die Gas-
leitungen frei von Schmutz, Spänen u.ä. sind!
52
51
49
50
Der Gasanschluss an der Heizung darf nicht verbogen
werden! Beim Festziehen diesen sorgfältig mit einem
Schlüssel gegenhalten!
Die Rohrverlegung ist so zu wählen, dass für Service-Arbeiten
die Heizung wieder ausgebaut werden kann.
Anschluss-Möglichkeiten der Heizung an die Gasanlage:
– mit einem Kupplungs-Schnellschlussventil KV 8 oder Abzweig-
Kupplungs-Schnellschlussventil AKV 8 an die vorhandene Gas-
versorgung des Wohnwagens
– mittels eines Reglers mit einer Überdruck-Sicherheitseinrich-
tung (ohne Sicherheitsabblaseventil), z.B. der Truma-Caravan-
regler (Art.-Nr. 52140-02), an eine innenstehende Gasflasche
von max. 16 kg
– mittels eines Reglers mit einer Überdruck-Sicherheitseinrich-
tung an eine außenstehende Gasflasche (gemäß TRF / G 607).
Eine erhebliche Montage-
Erleichterung für das Biegen
des Edelstahlrohres und das
Aufziehen des O-Ringes
bringt die Verwendung des
Biege-Boys (Art.-Nr. 30030-
33000).
Die Dichtplatte (45) etwa
3 cm auf das Abgasrohr
schieben (Kralle zeigt zum
Abgasstutzen der Heizung).
Den Druckring (46) aufschie-
ben. Den O-Ring (47) durch
Ausweiten vorsichtig über
die Rohrschnittkante führen
und das Abgasrohr bis zum
Anschlag in den Abgasstut-
zen stecken.
1. Winkelverschraubung (49)
und Schnellschlussventil (50)
mit dem Anschlussstutzen
(51) verschrauben.
2. Die Gaszuleitung Ø 8 mm
(52) wird dann direkt am
Schnellschlussventil (50)
angeschlossen.
3. Die Gaszuleitung (52) so
befestigen, dass der Hei-
zungsanschluss nicht
verdreht werden kann.

Heizungsverkleidung

55 54 57 53 62 55
56
5. Die Verkleidung auf die unteren Haltelaschen (59) stellen.
Druckstange (60) von unten in die Griffbuchse (53) einführen
und die Verkleidung oben einrasten lassen. Den Bedienungs-
griff (62) von oben so auf die Druckstange (60) aufstecken,
dass der Pfeil zur „0"-Stellung zeigt.
Funktionsprüfung
Aus Sicherheitsgründen empfehlen wir, vor der Erst-Inbetrieb-
nahme die Gasanlage von einem Fachmann auf Funktion und
Dichtheit überprüfen zu lassen.
Anschließend gemäß der Gebrauchsanweisung sämtliche
Funktionen des Gerätes prüfen.
Die Gebrauchsanweisung mit ausgefüllter Garantiekarte ist
dem Fahrzeughalter auszuhändigen.
1. Die Griffbuchse (53) und
das integrierte Bedienteil (54)
für das Trumavent-Gebläse
TEB in die Aussparungen
eindrücken.
2. Freie Aussparungen mit
dem Verschlussdeckel (55)
60
verschließen.
3. Das Typenschild (56) in die
Sichtfenster-Aussparung
59
(links) eindrücken.
4. Das Verbindungskabel (57)
des Trumavent-Gebläses TEB
am Bedienteil (54) anstecken.
9
