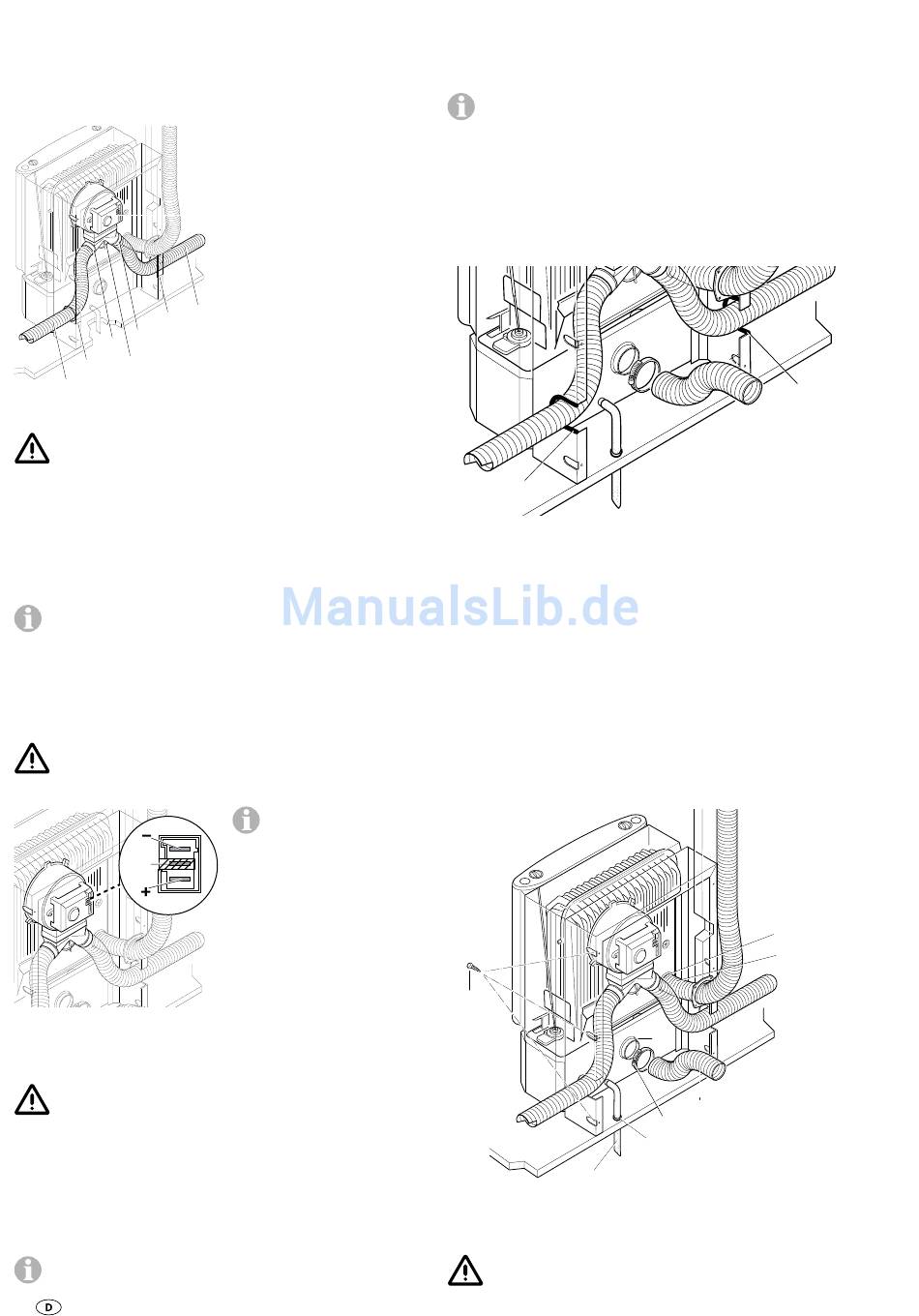

Warmluftverteilung
Die Warmluft wird über das Trumavent-Gebläse (35) angesaugt
und über die zwei Warmluftausgänge am Luftverteiler (37) mit
flexiblen Rohren (36) vorwiegend in den Fußbodenbereich des
Raumes geleitet.
38
37
37
39
38
36
An beide Warmluftaustritte muss ein Warmluftrohr (gege-
benenfalls mit mehreren Luftauslässen) angeschlossen
werden.
Bei unterschiedlich langen Lüfterrohren oder auf Seiten mit
höherem Wärmebedarf ist das Lüfterrohr Ø 72 mm zu verwen-
den. Hierdurch kann die volle Luftleistung auf dieser Seite aus-
geschöpft werden. Durch Verstellen der Luftklappe (39) kann
die Luftmenge individuell noch gesteigert werden. Dadurch
wird die Luftleistung auf der anderen Seite reduziert.
Das Warmluftsystem wird für jeden Einbau individuell im
Baukastenprinzip ausgelegt. Dafür steht ein reichhaltiges
Zubehör-Programm zur Verfügung.
Elektrischer Anschluss
Trumavent-Gebläse (12 V)
Vor Beginn der Arbeit an elektrischen Teilen muss das
Gerät von der Stromversorgung abgeklemmt werden.
Ausschalten am Bedienteil reicht nicht!
40
K
Bei direktem Anschluss an eine Batterie ist die Plus- und
Minusleitung abzusichern. Anschlüsse (40) in Faston, voll
isoliert (Kfz-Flachstecksystem 6,3 mm) ausführen.
Bei Verpolung der Anschlüsse besteht Gefahr von
Kabelbrand. Außerdem erlischt jeder Garantie- oder
Haftungsanspruch.
Bei Verwendung von Netzteilen ist zu beachten, dass das Gerät
nur mit Sicherheitskleinspannung nach EN 60742 betrieben
werden darf!
Anschluss 230 V
Das Trumavent-Gebläse TEB kann über den Truma-
Spannungsumformer SPU (Art.-Nr. 40000-47700) auch
8
Bei Bedarf Stege (38) am
Warmluftaustritt entfernen
(ermöglicht das Vorziehen
der Heizung auch bei fester
Warmluftrohrverlegung).
35
Die 2 Stutzen am Luftverteiler
(37) sind für das Truma-
Lüfterrohr ÜR Ø 65 mm und
VR Ø 72 mm ausgelegt. Die
Lüfterrohre fest in/auf die
Warmluftstutzen schieben.
36
Werden nicht die druckfesten
Original-Truma-Lüfterrohre
verwendet, müssen die Rohre
gegen Herausrutschen aus
den Warmluftstutzen mit zwei
Blechschrauben Ø 2,9 mm
gesichert werden.
Der Steckanschluss K
betrifft nur die Heiz-
geräte Trumatic S 3002 K und
S 5002 K und wird nicht
benötigt.
Das Gerät an einer abgesi-
cherten Stromversorgung
12 V (5 – 10 A) mit Kabel
2
2 x 1,5 mm
, bei Längen über
6 m mit Kabel 2 x 2,5 mm
anschließen.
mit 230 V ~ betrieben werden. Die Montage des Spannungs-
umformers SPU sollte in Bodennähe erfolgen. Ein Anschluss
von weiteren 12 V-Geräten an diesen Spannungsumformer ist
nicht möglich.
Für den Anschluss mehrerer 12 V-Geräte empfehlen wir
das Truma-Batterie-Ladegerät NT 12/3-18 (Art.-Nr. 39901-
01). Dieses Ladegerät (18 A Ladestrom) ist für das Laden von
Blei-Säure- oder Blei-Gel-Batterien geeignet. Andere Ladegeräte
sind nur mit einer Batterie 12 V als Puffer zu verwenden. Netz-
bzw. Stromversorgungsgeräte müssen einen geregelten 12 V-
Ausgang besitzen (Wechselspannungsanteil kleiner als 1 V).
Kabelverlegung
41
Für die Kabeldurchführung Kantenschutzprofile (41) in den
Warmluftaustritten am Heizungskasten anbringen und alle
Kabel (12 V und 230 V) zusammen mit dem Warmluftrohr
nach außen verlegen.
Befestigung der Heizung
1. Die Heizung leicht schräg an den vorgesehenen Aufstel-
lungsort stellen.
2. Das Abgasrohr (28) durch die Öffnung (20) im inneren Ein-
baukasten stecken. Das Verbrennungsluft-Zuführungsrohr (1)
mit einer Schneckengewindeschelle (42) am Stutzen (43)
befestigen und den Kondenswasserschlauch stetig fallend (32)
knickfrei durch die Bohrung (34) im Boden schieben.
2
,
44
3. Anschließend den Heizungskasten ganz an die Außenwand
schieben und mit 6 Schrauben (44) sicher befestigen.
Achten Sie vor dem Anschrauben des Heizungskastens
darauf, dass keine Schläuche oder Leitungen einge-
klemmt oder geknickt werden.
43
1
42
34
32
41
20
28
