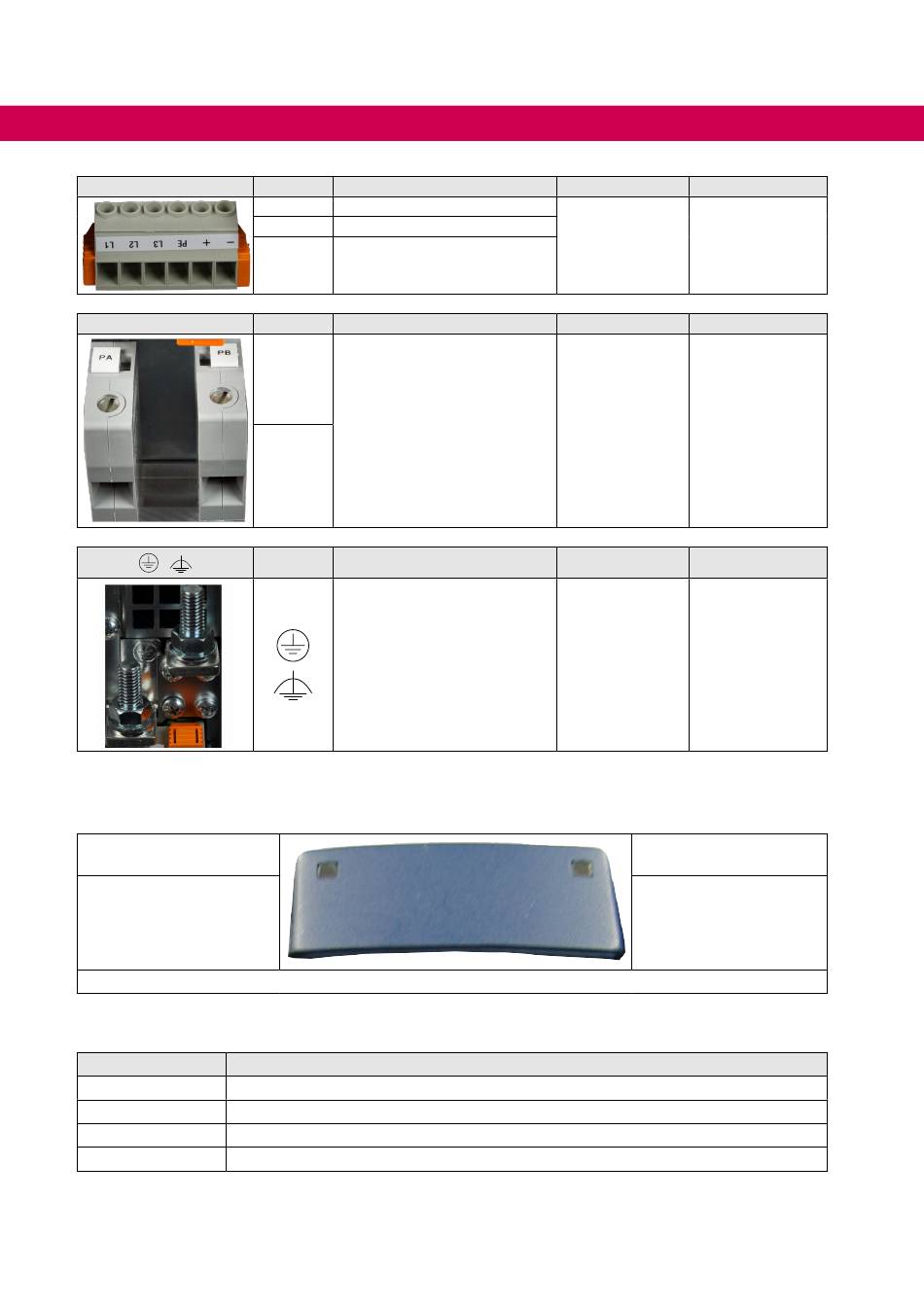

Status-Led Anzeigen Lademodul; Status-Led Lademodul; Abbildung 12: Status-Led Anzeigen Lademodul - KEB COMBIVERT H6 21 Gebrauchsanleitung

INSTALLATION UND ANSCHLUSS
X1A
X1B
,

4.2.1 Status-LED Anzeigen Lademodul

Status-LED 1
- ohne Funktion -

Abbildung 12: Status-LED Anzeigen Lademodul

4.2.2 Status-LED Lademodul

LED Status
aus Keine Spannungsversorgung des Gerätes
gelb Gerät initialisiert
grün Gerät betriebsbereit
rot Gerät in Fehlerroutine
46
Name Funktion
L1, L2, L3 Netzanschluss für Vorladung
PE Anschluss für Schutzerde
Zwischenkreisanschluss für
+, -
Sinusfilter-Plus
Name Funktion
PA
Anschluss für Bremswiderstand
PB
Name Funktion
Anschluss für Schutz- und
Funktionserde
Querschnitt Anzugsmoment
0,2-6 mm² 0,7 Nm
AWG 24-10 6,2 lb inch
Querschnitt Anzugsmoment
0,5-16 mm² 2 Nm
AWG 20-4 18 lb inch
Querschnitt Anzugsmoment
4,5 Nm
M8
40 lb inch
Status-LED 2
Lademodul
