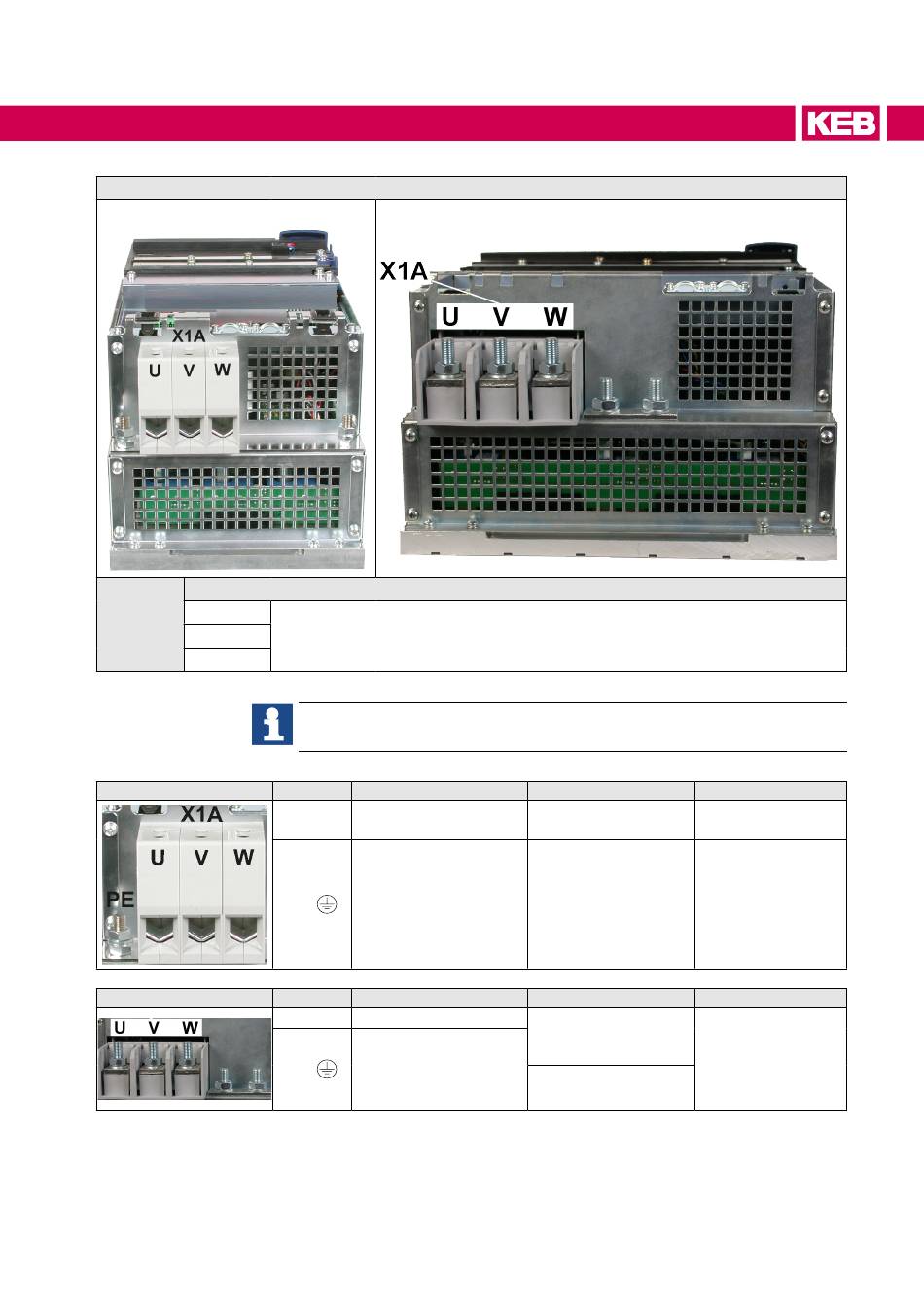

INSTALLATION UND ANSCHLUSS
Größe E / U
Filterklemmleiste
U
X1A
V
W
Gehäuse E
Gehäuse G
Ansicht der Geräteunterseite
Anschluss zum LC-Filter.
Phasenrichtig anschließen.
Die Klemmleisten entsprechen den Anforderungen nach IEC 60947-7-1.
Name
Funktion
U, V, W
Filteranschluss
Anschluss für
Abschirmung/
PE,
Erdung
Name
Funktion
U, V, W
Filteranschluss
Anschluss für
Abschirmung/
PE,
Erdung
Größe G / w
Querschnitt
Anzugsmoment
35-95 mm²
AWG 4-0
M8 Stehbolzen für
Ringkabelschuh
Querschnitt
Anzugsmoment
M10 Stehbolzen für
Ringkabelschuh
max. Breite 30mm
M8 Stehbolzen für
Ringkabelschuh
15 Nm
132 lb inch
12 Nm
110 lb inch
12 Nm
110 lb inch
41
