INSTALLATION UND ANSCHLUSS
4.2 Aufbau des Lademoduls
Frontansicht
+24V-Bus
0 V
DC-Bus +
DC-Bus -
Schützrückführung und
Temperaturschalter
Schütz- und
Lüfteransteuerung

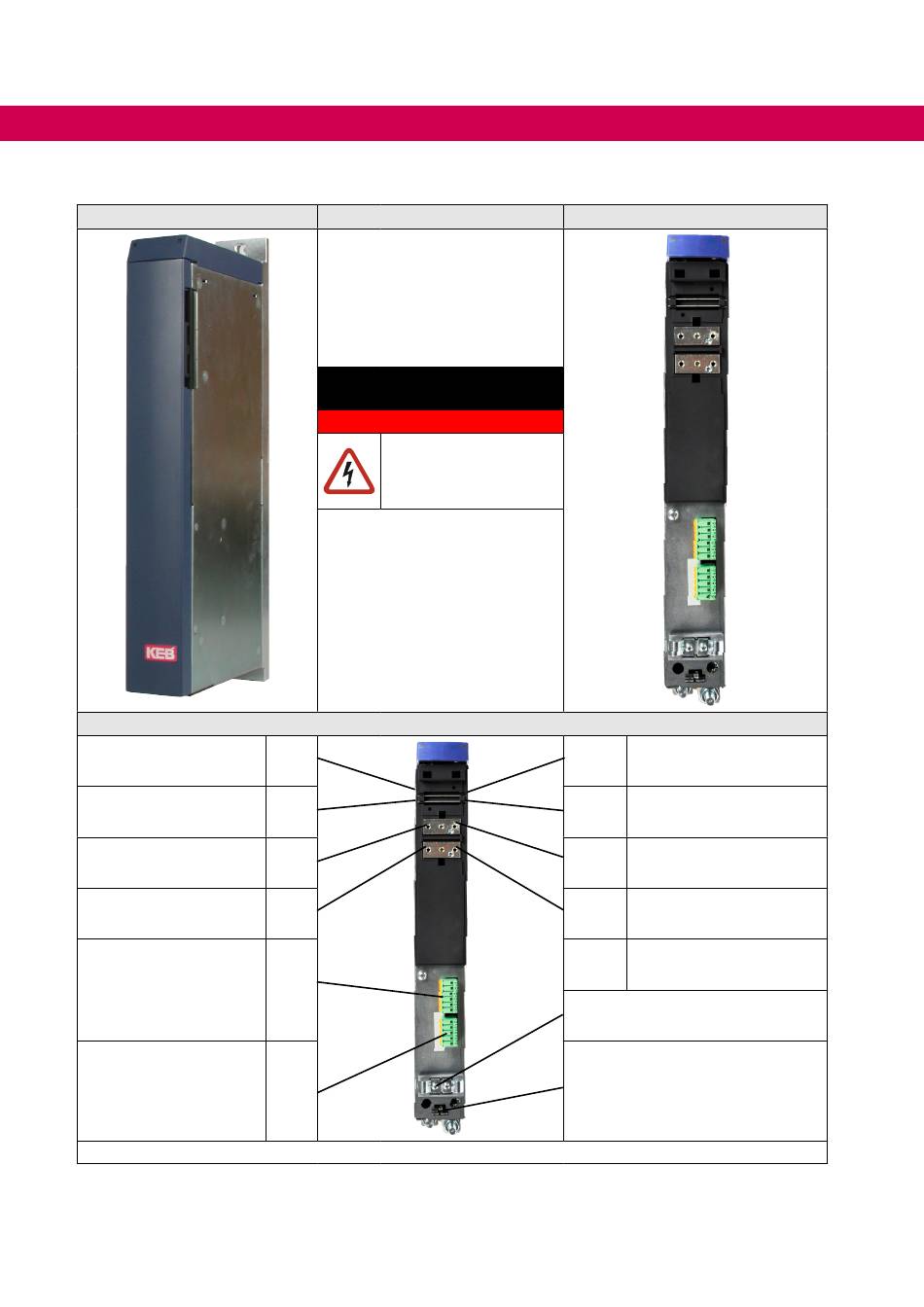

Abbildung 11: Aufbau des Lademoduls
44
Abnehmen des Frontdeckels
• Mit beiden Händen am unte-
ren Ende des Deckels ziehen.
• Deckel auf ca. 45° nach vorn
kippen, bis sich die Laschen
oben aus der Verankerung
lösen.
• Deckel nach vorne abnehmen.
Abnehmen der Abdeckung des
DC-Busses
Vorsicht ! Hochspannung
Spannungsfreiheit des
DC-Busses an der Ein-/
Rückspeiseeinheit si-
cherstellen
• Laschen der Abdeckung
zusammendrücken nach vorn
abziehen.
Anschlüsse der Frontseite
X1C.1
X1C.2
X1D.1
X1D.2
X1E
X1F
Front ohne Deckel
X1C.3
+24V-Bus
X1C.4
0 V
X1D.3
DC-Bus +
X1D.4
DC-Bus -
Schirmklemmen
Schnapper für Frontdeckel
