Temperaturüberwachung Des Bremswiderstandes; Klemmen R-T1, R-T2; Abbildung 17: Anschlussbeispiel - KEB COMBIVERT H6 21 Gebrauchsanleitung

ANSCHLUSS DES LEISTUNGSTEILS
4.3.5 Temperaturüberwachung des Bremswiderstandes

4.3.5.1 Klemmen R-T1, R-T2

ACHTUNG
Thermokontakt (Öffner)
minimaler Schaltstrom: 2 mA

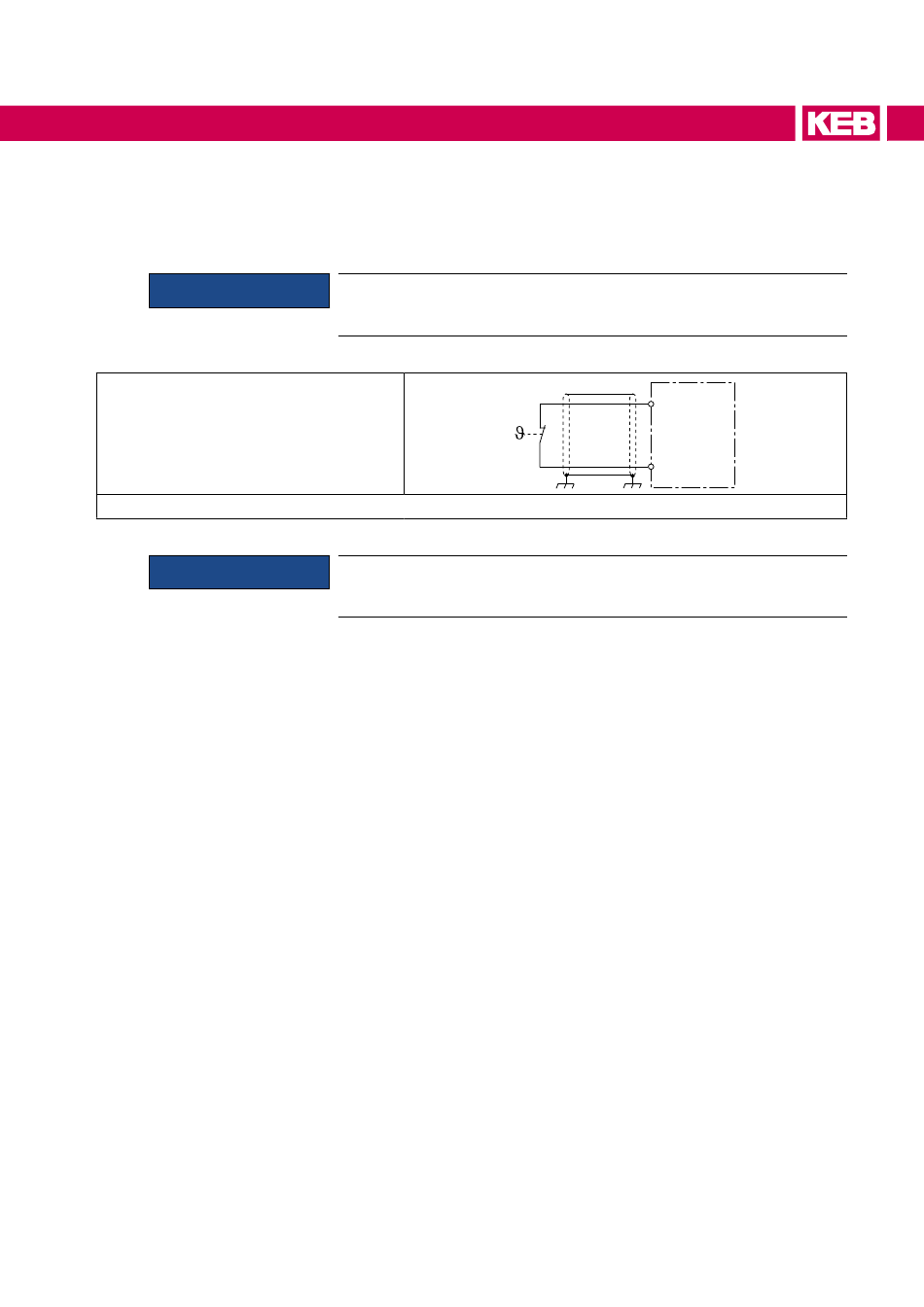

Abbildung 17: Anschlussbeispiel

ACHTUNG
An dem Eingang der Ladeeinheit ist der sicher getrennte Temperatur-
schalter anzuschließen.
Für die Auswertung des Eingangs muss eine Brücke zwischen R-T1
und R-T2 installiert werden.
R-T1
R-T2
