INSTALLATION UND ANSCHLUSS
Filterklemmleiste
U
X1A
V
W
Br+
Br-
X1B
T1
T2
Gehäuse C / S
Erforderliches Werkzeug
40

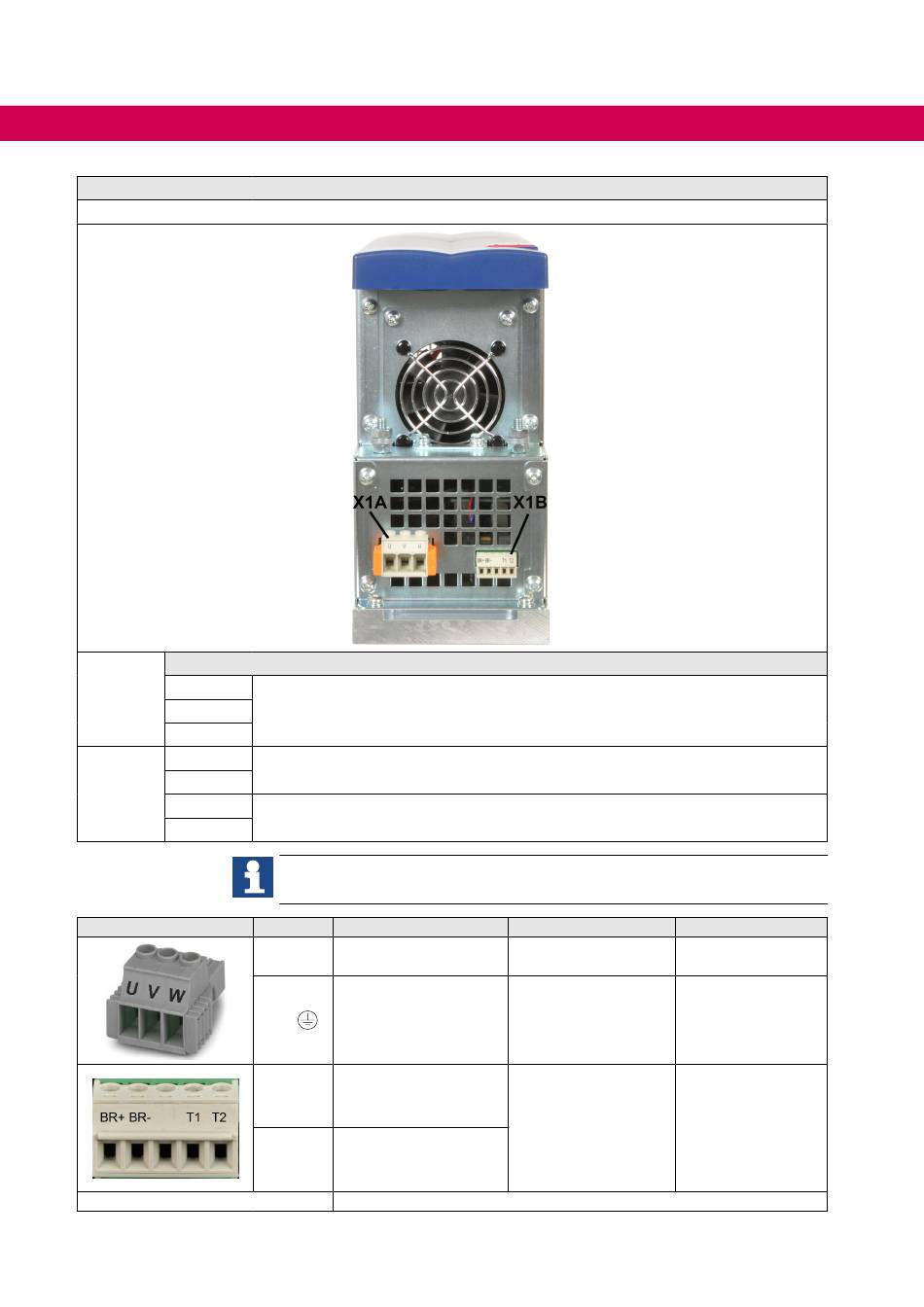

Ansicht der Geräteunterseite
Größe C / S
Anschluss zum AFE-Filter .
Phasenrichtig anschließen.
Anschluss für 24 V-Gleichstrombremse
Anschluss für PTC / KTY-Filtertemperaturüberwachung
Die Klemmleisten entsprechen den Anforderungen nach IEC 60947-7-1.
Name
Funktion
U, V, W Filteranschluss
Anschluss für
Abschirmung/
PE,
Erdung
Anschluss für 24 V-
BR+, BR-
Gleichstrombremse
Anschluss für PTC / KTY
T1, T2
Filtertemperaturüberwa-
chung
Schraubendreher
Querschnitt
0,2-6 mm²
AWG 24-10
Schraube M4 für Ring-
kabelschuh
0,25-1,5 mm²
AWG 28-16
Anzugsmoment
0,7 Nm
6,2 lb inch
1,3 Nm
11,5 lb inch
0,25 Nm
2,2 lb inch
