INSTALLATION UND ANSCHLUSS
4 Installation und Anschluss

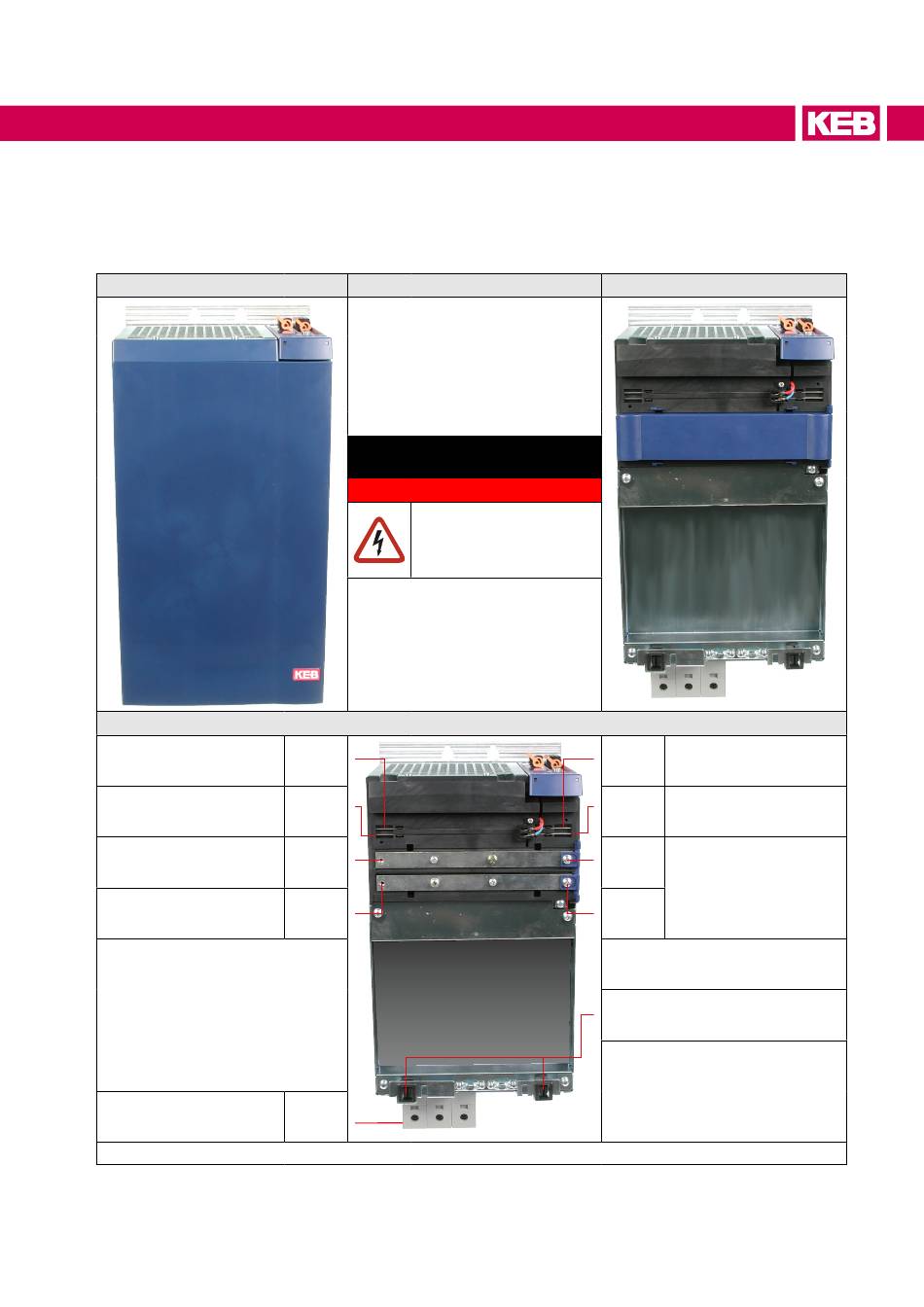

4.1 Aufbau des Gerätes
Frontansicht
+24V-Bus
0 V
DC-Bus+
DC-Bus-
Ausgang zum Filter
Abbildung 9:
Aufbau der AFE-Module
Abnehmen des Frontdeckels
• Mit beiden Händen am unteren
Ende des Deckels ziehen.
• Deckel auf ca. 45° nach vorn
kippen, bis sich die Laschen
oben aus der Verankerung
lösen.
• Deckel nach vorne abnehmen.
Abnehmen der Abdeckung des
DC-Busses
Vorsicht ! Hochspannung
Spannungsfreiheit des
DC-Busses an der Ein-/
Rückspeiseeinheit sicher-
• Laschen der Abdeckung
zusammendrücken nach vorn
abziehen.
Anschlüsse der Frontseite
X1C.1
X1C.2
X1D.1
X1D.2
X1A
Front ohne Deckel
stellen
X1C.3
X1C.4
X1D.3
X1D.4
Schnapper für Frontdeckel
+24V-Bus
0 V
DC-Bus (hier mit Berüh-
rungsschutz für aussen-
liegende Geräte darge-
stellt)
39
