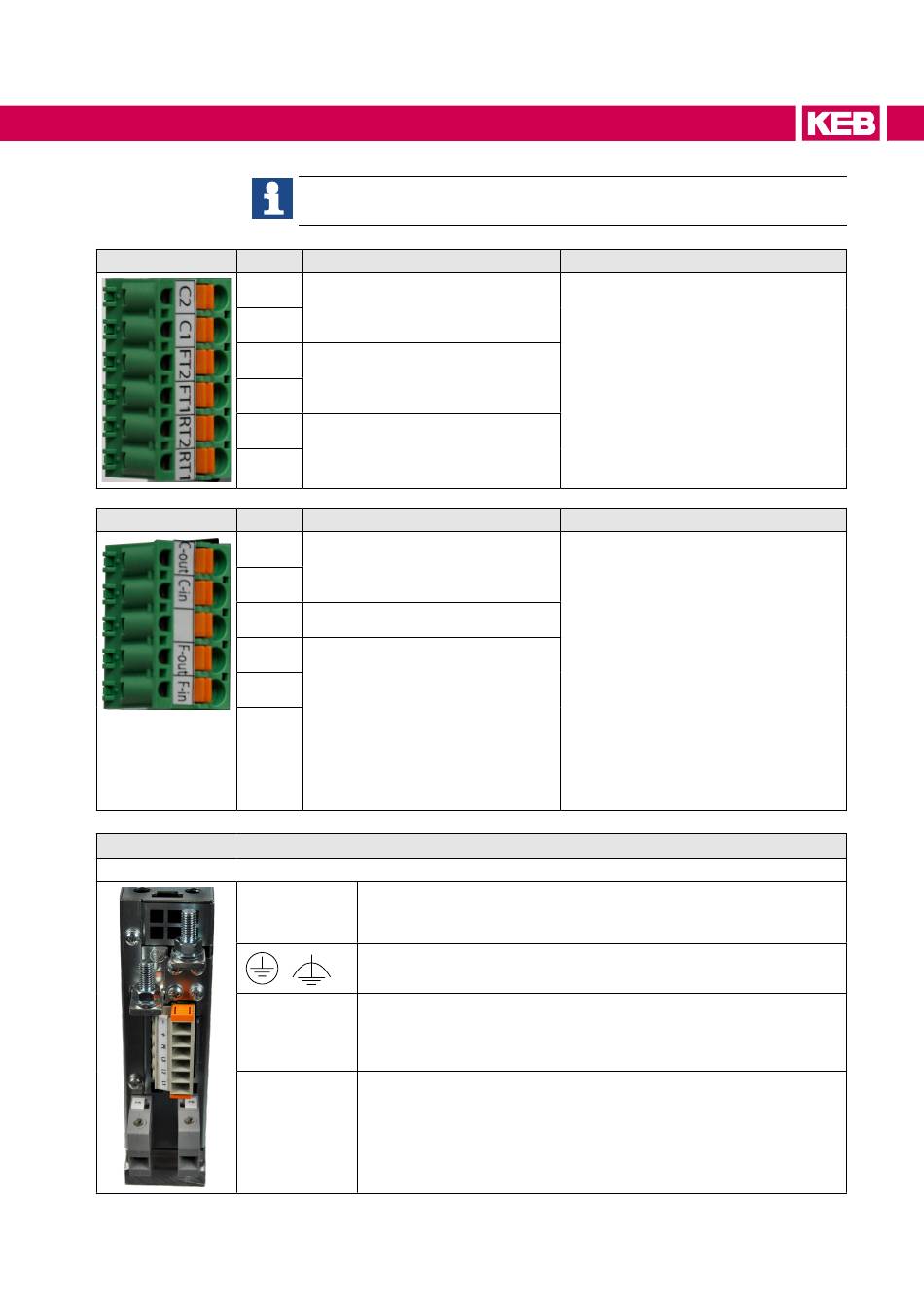

INSTALLATION UND ANSCHLUSS
X1E
Name
C2
C1
FT2
FT1
RT2
RT1
X1F
Name
C-out
C-in
–
F-out
F-in
Die Klemmleisten entsprechen den Anforderungen nach IEC 60947-7-1.
Funktion
Kontrolleingang, ob Schütz ge-
schaltet hat
Temperaturüberwachung des AFE-
Filter
Temperaturüberwachung des
Bremswiderstandes
Funktion
Ansteuerung für Ein-/Rückspeise-
schütz; schaltet nach Abschluss
der Vorladung
nicht belegt
Ansteuerung für Lüfter des AFE-
Filter
Ansicht der Geräteunterseite
Größe B
Schutz- und Funktionserde
,
X1A
Leistungsteilklemmleiste
X1B
Anschluss für Bremswiderstand
Anschlussdaten
Zulässiger Anschlussquerschnitt:
0,2...2,5 mm², AWG 24-12
Abisolierlänge: 10 mm
Anschlussdaten
Zulässiger Anschlussquerschnitt:
0,2...2,5 mm², AWG 24-12
Abisolierlänge: 10 mm
max. Last: 6 A/ 1500 VA
max. induktive Last:
24 Vdc DC13: 2 A
250 Vac AC15: 3 A
max. Einschaltstrom (kapazitive Last
der Schutzbeschaltung):
< 2,0 A im relevanten Zeitraum von 1 ms
45
