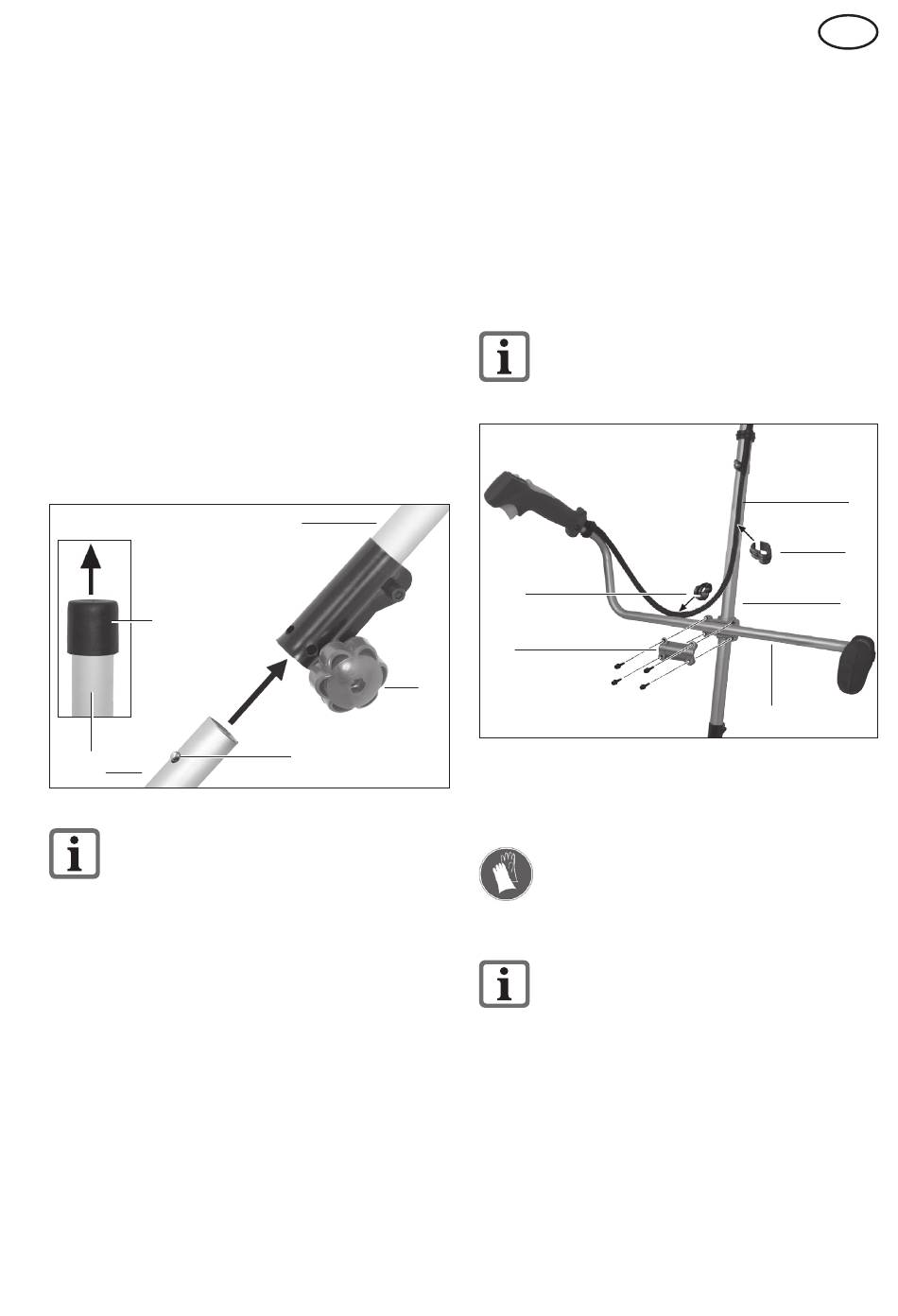

Zweiteiliges Rohr montieren

(Bild 3)
1. Ziehen Sie die Transportschutzkappe
(29) vom unteren Schaftrohr (13) ab.
2. Lockern Sie die Rohrbefestigungs-
schraube (12) am oberen Schaftrohr
(10).
3. Stecken Sie die beiden Schaftrohre
(10 + 13) so ineinander, dass der Siche-
rungsknopf (30) in der dafür vorgese-
henen Aussparung im oberen Schaftrohr
einrastet.
4. Ziehen Sie die Rohrbefestigungs-
schraube (12) wieder fest an.
Bild 3
29
13
Vergewissern Sie sich, dass das
untere Schaftrohr fest und sicher
sitzt, bevor Sie das Gerät starten.
5. Demontage:
Lösen Sie die Rohrbefestigungs-
schraube (12). Drücken Sie den Si-
cherungsknopf (30) und ziehen Sie die
Rohre auseinander.
Handgriff montieren (Bild 4)
1. Lösen Sie die 4 Inbusschrauben (31)
am oberen Schaftrohr (10) und neh-
men Sie die Griffhalterung (32) ab.
2. Legen Sie den Multifunktions-Handgriff
(11) in die Griffaufnahme am oberen
10
12
30
Schaftrohr (10) und befestigen Sie ihn
mit Hilfe der Griffhalterung und der 4
Schrauben.
3. Fixieren Sie den Gaszug (8):
mit der großen Kabelklemme (9) am
oberen Schaftrohr (10),
mit der kleinen Kabelklemme (21) am
Multifunktions-Handgriff (11).
Achten Sie darauf, dass der Gas-
zug (8) nicht verdreht oder ge-
knickt ist.
Bild 4
21
32
31
Metallschneidblatt montieren/
demontieren
Tragen Sie beim Umgang mit dem
Metallschneidblatt Schutzhand-
schuhe.
Das Demontieren der Spulenkap-
sel ist im Abschnitt Spulenkapsel
montieren/demontieren" beschrie-
ben.
Schutzabdeckung/Metallschneidblatt
montieren (Bild 5):
1. Schrauben Sie ggf. den auf dem
Schneidkopfträger (19) montierten
oberen (33b) und unteren (33a)
Flansch ab.
2. Schrauben Sie die Schutzabdeckung
D
8
9
10
11
11
