Spulenkapsel Montieren/ Demontieren - Grizzly MTS 43 AC Originalbetriebsanleitung

D
(15) mit Hilfe der 3 beiliegenden
Schrauben (34) an den Schneidkopf-
träger (19) an.
Metallschneidblatt montieren (Bild 5):
3. Setzen Sie das Metallschneidblatt (18)
und die Flansche (33a+b) in folgender
Reihenfolge auf den Schneidkopfträger
(19):
Unterer Flansch (33a) - Metall-
schneidblatt (18) - Oberer Flansch
(33b).
4. Schrauben Sie das Metallschneidblatt
(18) gegen den Uhrzeigersinn
mit der Befestigungsmutter (35) und mit
Hilfe des Wartungsschlüssels (siehe Bild
2, Nr. 26) an.

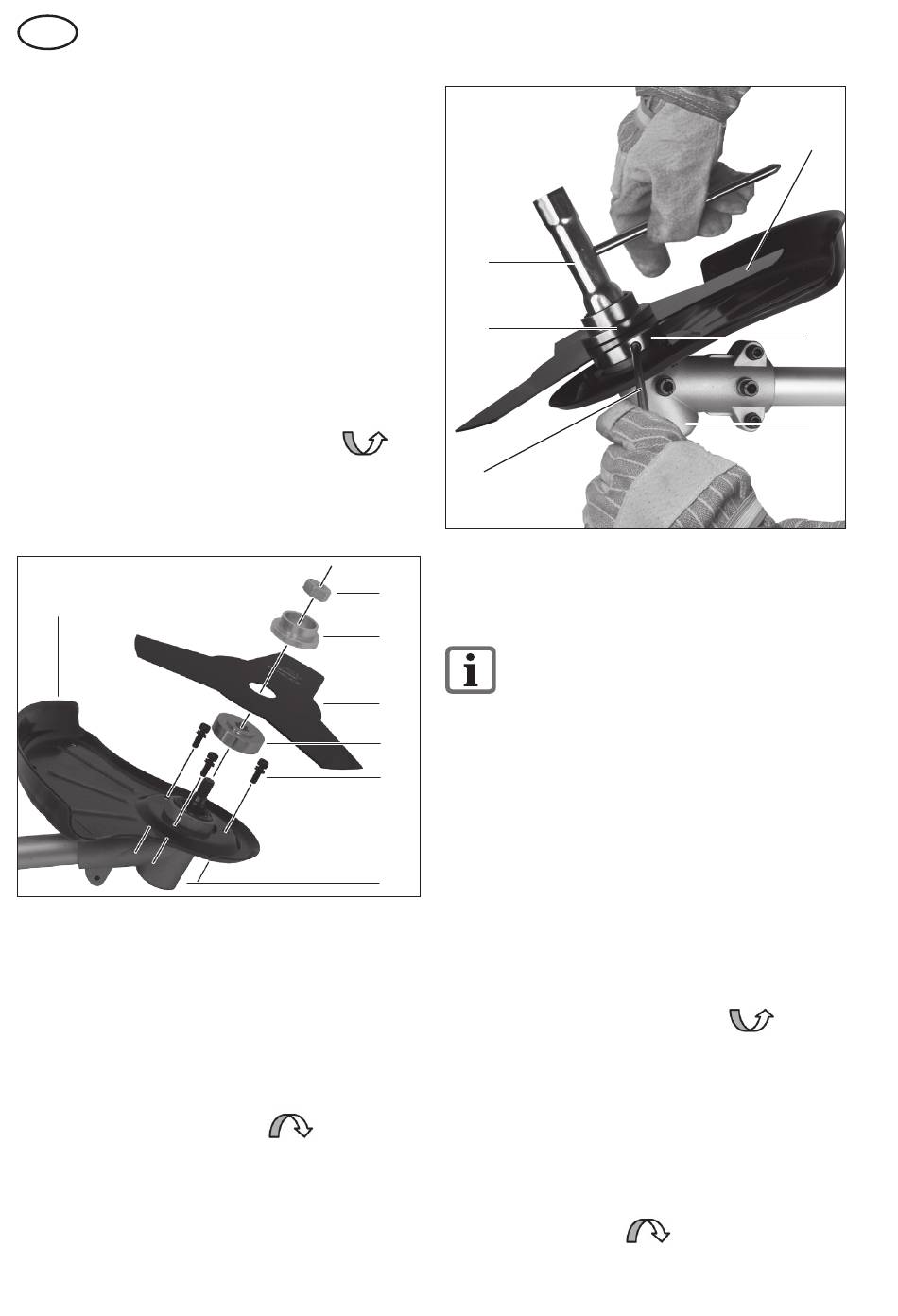

Bild 5
15
Metallschneidblatt demontieren (Bild 6):
5. Zum Blockieren der Welle schieben
Sie den beiliegenden Metallstift (25) in
die dafür vorgesehene Bohrung seitlich
am Schneidkopfträger (19) und am un-
teren Flansch (33a).
6. Schrauben Sie die Befestigungsmut-
ter im Uhrzeigersinn
des Wartungsschlüssels (26) ab und
nehmen Sie den oberen Flansch
(33b) und das Metallschneidblatt (18)
ab.
12
Bild 6
26
33b
25
Spulenkapsel montieren/de-
35
montieren (Bild 7)
33b
18
33a
34
Schutzabdeckung/Fadenspule montieren:
1. Schrauben Sie die Schutzabdeckung/
Spulenkapsel (15) mit Hilfe der beilie-
genden 3 Schrauben und Muttern (36)
19
an die Schutzabdeckung/Metallschneid-
blatt (20) an.
Spulenkapsel montieren:
2. Schrauben Sie die Spulenkapsel (16)
gegen den Uhrzeigersinn
der Abbildung angegeben mit der Hand
auf den Schneidkopfträger auf.
3. Nehmen Sie die Schutzkappe am Fa-
mit Hilfe denabschneider (14) ab.
Spulenkapsel demontieren:
4. Schrauben Sie die Spulenkapsel (16) im
Uhrzeigersinn
Zur Arbeitserleichterung können Sie den
Das Demontieren des Metall-
schneidblattes ist im Abschnitt
„Metallschneidblatt montieren/de-
montieren" beschrieben.
mit der Hand ab.
18
33a
19
wie in
