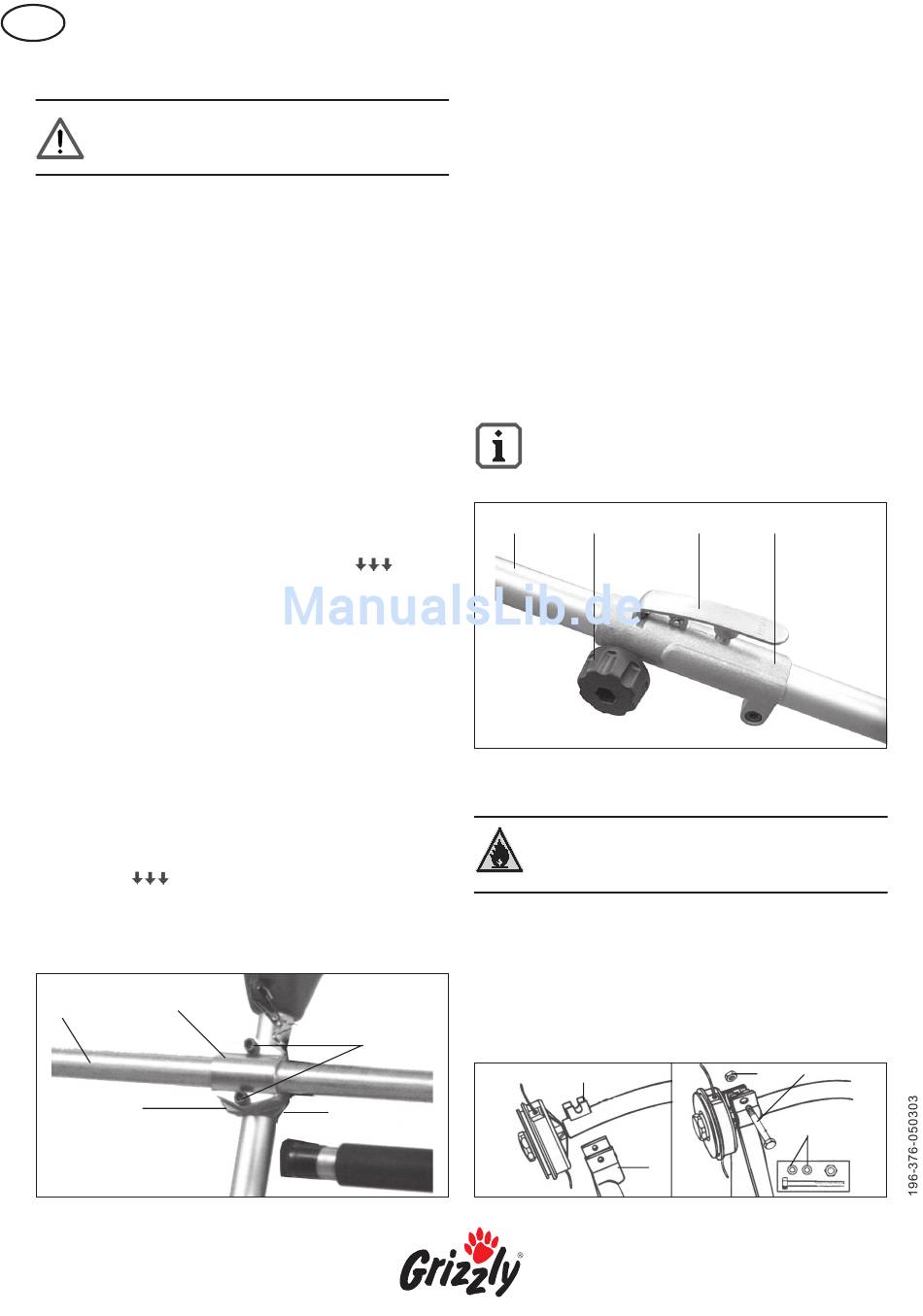

Montage
Verwenden Sie nur Originalteile und ach-
ten Sie bei der Montage auf den Fadenab-
schneider. Verletzungsgefahr!
Bevor Sie das Gerät in Betrieb nehmen, müssen
Sie den Handgriff, die Antriebswelle, die Schutzab-
deckung und das Schneidwerkzeug montieren,
das zweiteilige Schaftrohr zusammensetzen, Kraft-
stoff einfüllen und das Gerät überprüfen.
•
Packen Sie zuerst das Gerät aus und kontrol-
lieren Sie, ob es vollständig ist.
Handgriff montieren
MTR 28: Rundumgriff montieren
Der Handgriff ist aus Verpackungsgründen nach
unten gedreht.
1.
Lösen Sie die Einstellschraube am Handgriff
und drehen Sie den Griff nach oben.
2.
Positionieren Sie den Griff entsprechend der
Pfeilrichtung siehe Warnaufkleber (
ziehen Sie die Einstellschraube wieder fest.
MTS 30 und MTS 32: Griff montieren
Sie benötigen folgendes Zubehör:
Griff (1), Griffhalterung (2), Klammern (3), Schrau-
ben (4), für MTS 32 zusätzlich Gaszug-
Befestigungsband.
1.
Setzen Sie die Griffhalterung auf den Schaft
und befestigen Sie sie mit Hilfe der unteren
Klammer und der beiden Innensechskant-
schrauben. Positionieren Sie den Griff ent-
sprechend der Pfeilrichtung siehe Warnauf-
kleber (
).
2.
Legen Sie den Griff in die Griffhalterung und
befestigen Sie ihn mit Hilfe der zweiten Klam-
mer und den beiden Innensechskantschrauben.
3
1
2
8
3.
Schaftrohr zusammensetzen
1.
2.
3.
4.
)und
Schutzabdeckungen montieren
MTR 28:
1.
2.
4
3
MTS 32: Schlingen Sie das Gaszug-Befesti-
gungsband um Schaftrohr und Gaszug und zie-
hen Sie es fest. Der Gaszug darf nicht geknickt
und der Gashebel muss leicht beweglich sein.
Lösen Sie die Abdeckung vom unteren
Schaftrohr (1).
Drücken Sie den Entriegelungshebel (2), wäh-
rend Sie das untere Schaftrohr in die
Verbindungskupplung (3) hineinschieben.
Positionieren Sie das Rohr und schließen Sie
den Entriegelungshebel in der ersten Bohrung.
Ziehen Sie die Befestigungsschraube (4) fest an.
Vergewissern Sie sich, dass das untere
Schaftrohr fest und sicher sitzt, bevor Sie
das Gerät starten.
1
4
Verwenden Sie das Gerät nie ohne rich-
tig montierte Schutzabdeckung. Es be-
steht Verletzungsgefahr..
Setzen Sie die Schutzabdeckung (1) auf die
Schafthalterung (2) auf.
Legen Sie die Unterlegscheibe (3) auf die
Schraube (4). Befestigen Sie mit Hilfe von
Schraube und Mutter (5) die Abdeckung.
2
1
2
3
4
5
3
