ODDÍL 3

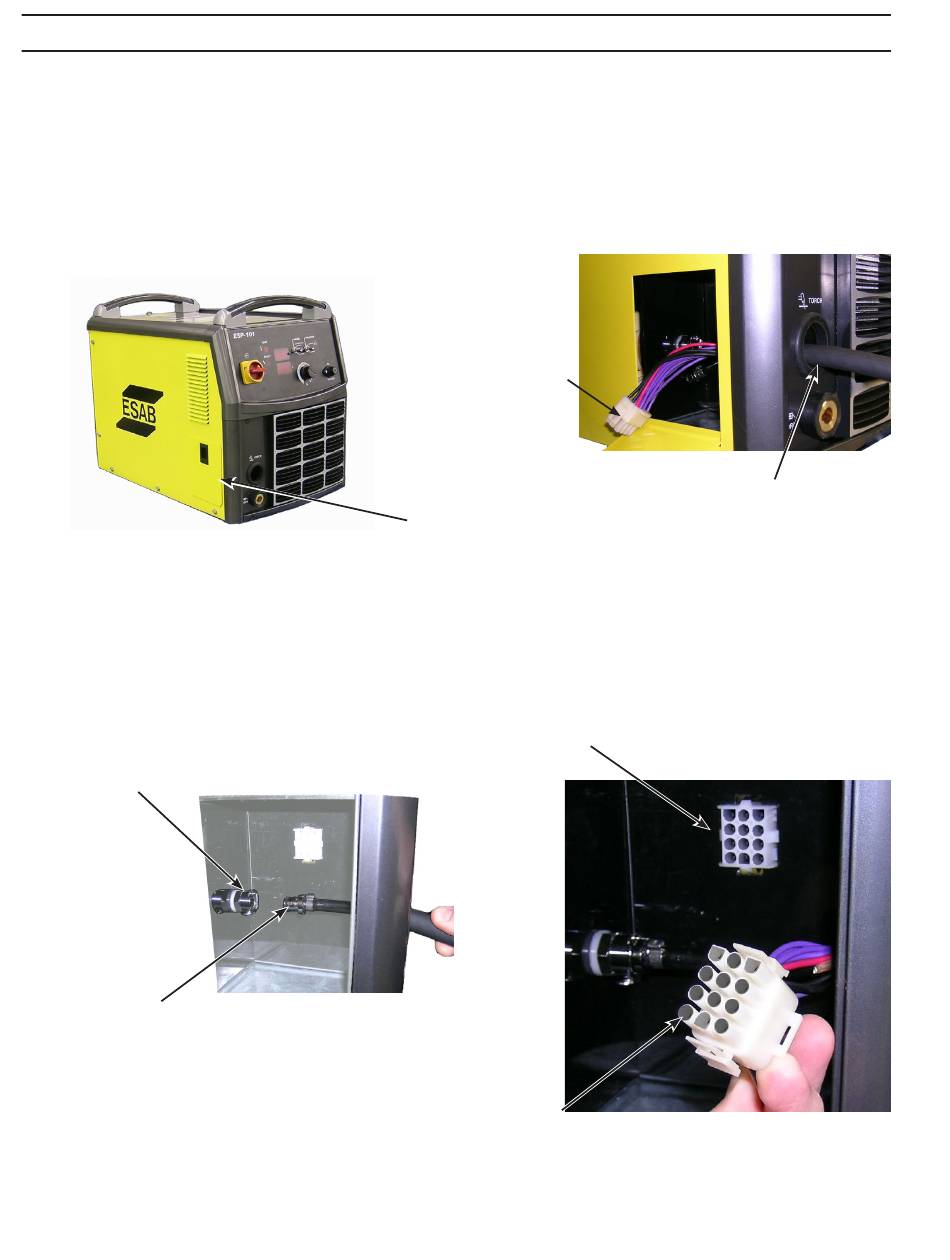

C. Zapojení k ESP-101
Prodlužovací kabel je připojen ke zdroji ESP­101 stejným způsobem jako hořák PT­37.
1. Otevřete přístupové dvířka vedení prodlužovacího kabelu na levé straně zdroje ESP­101.
2. Prodlužovací kabel a hadici vzduchu vložte do přístupového otvoru prodlužovacího kabelu v přední
části konzoly.
3. Zapojte zástrčku prodlužovacího kabelu (ze vzdálené rozvodové skříňky) do zásuvky. Pro správné do­
sednutí zkontrolujte orientaci zásuvek.
4. Připojte hadici vzduchu (ze vzdálené rozvodné skříňky) do rychlospojky.
Rychlospojka
Hadice vzduchu
5. Zavřete přístupová dvířka vedení prodlužovacího kabelu.
Prodlužovací kabel a
hadice vzduchu
Přístupová dvířka vedení
prodlužovacího kabelu
Zásuvka panelu
Zástrčka prodlužovací­
ho kabelu
268
INSTALACE
Přístupový otvor pro­
dlužovacího kabelu
