ODDÍL 3

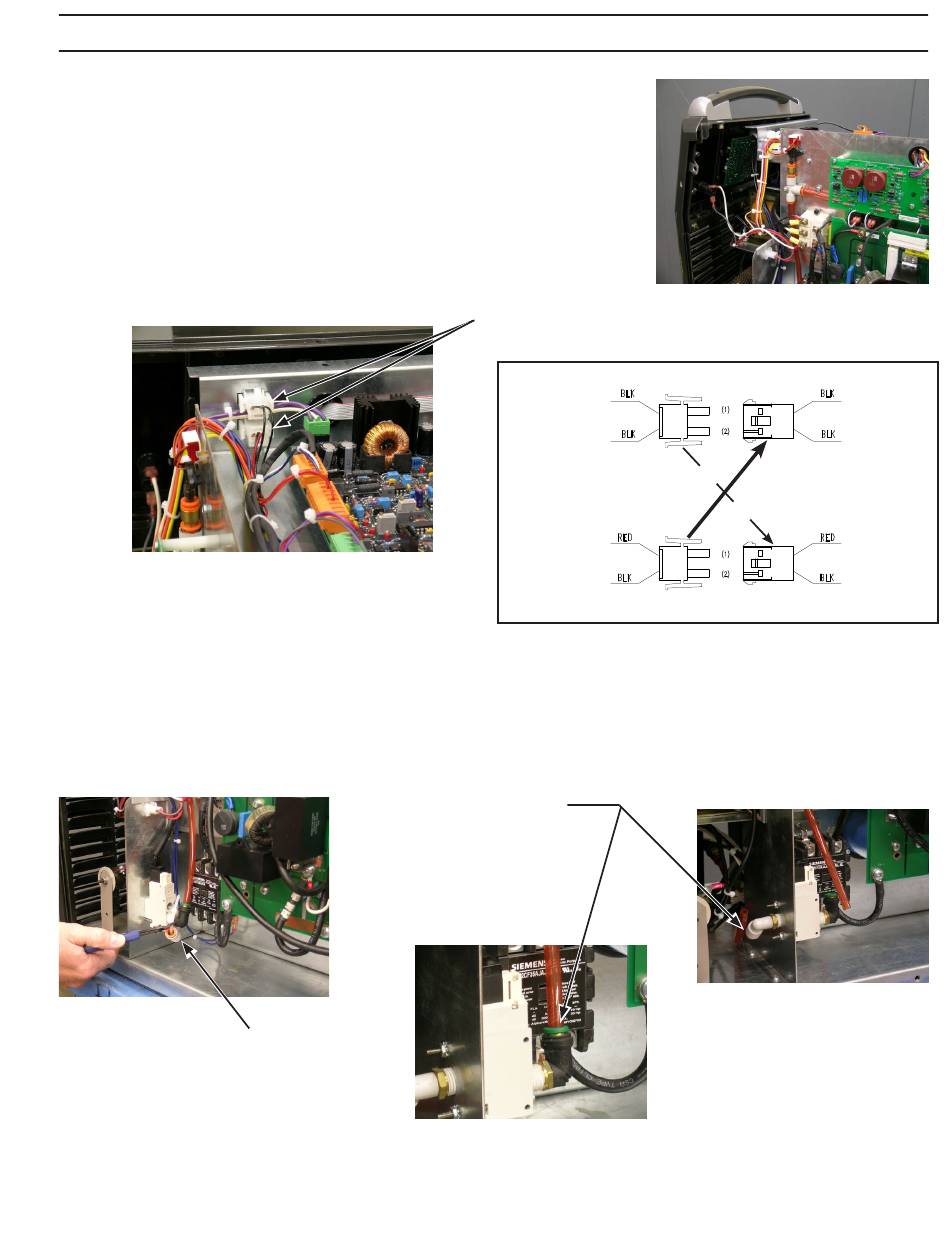

A. Úpravy zdroje ESP-101
Odstraňte vrchní a pravý bočný panel napájecího zdroje.
1. Přesměrování ovládací kabeláže solenoidu:
a. Najděte, odpojte a obraťte spoušť a propojovací zástrčky sole­
noidu podle obrázku.
2. Přemostění vnitřního solenoidu pro přívod vzduchu:
a. Najděte a odstraňte stávající spojky přívodu vzduchu.
b. Odpojte obě vzduchové hadice přívodu a vývodu ze solenoidu. Zatlačte očko směrem dovnitř a ha­
dici vytáhněte.
(a) Spojka přívodu vzduchu
Obrácení spouště a propojovacích
zásuvek solenoidu
K OVLÁDÁNÍ SPOUŠTĚ
OD OVLÁDÁNÍ SOLENOIDU
(b) Zatlačte očko dovnitř a
vytáhněte hadici z
přípojky
265
PROPOJENÍ SPOUŠTĚ (HORNÍ)
PROPOJENÍ SOLENOIDU (SPODNÍ)
Obrázek 3-8. Obrácení propojení
INSTALACE
OD ZÁSUVKY PANELU
K SOLENOIDU
