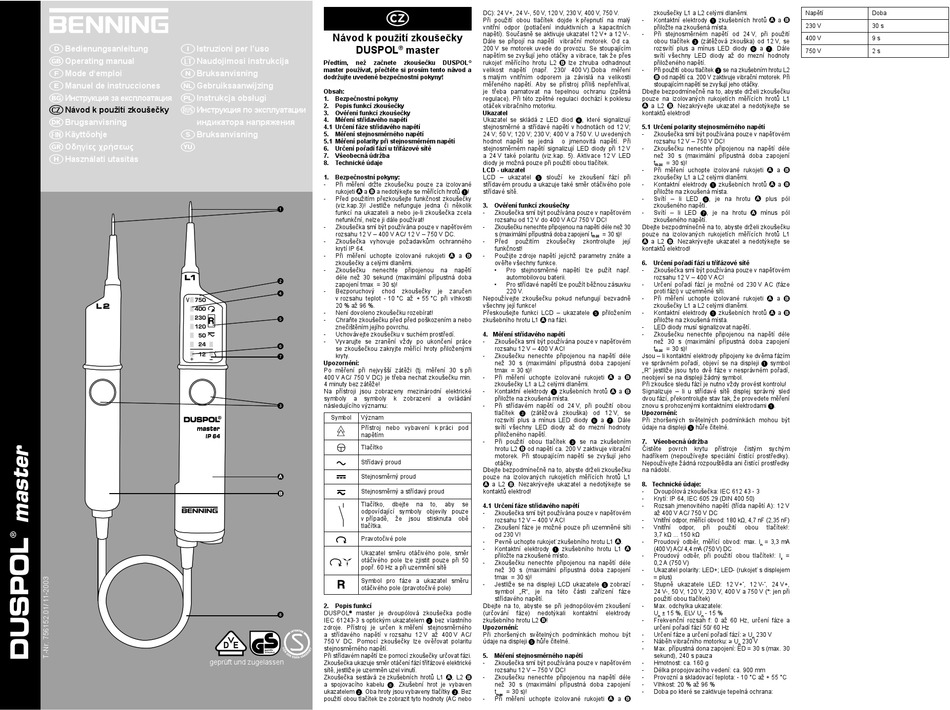

Návod k použití zkoušečky
DUSPOL master
®
Předtím, než začnete zkoušečku DUSPOL
master používat, přečtěte si prosím tento návod a
dodržujte uvedené bezpečnostní pokyny!
Obsah:
1. Bezpečnostní pokyny
2. Popis funkcí zkoušečky
3. Ověření funkcí zkoušečky
4. Měření střídavého napětí
4.1 Určení fáze střídavého napětí
5. Měření stejnosměrného napětí
5.1 Měření polarity při stejnosměrném napětí
6. Určení pořadí fází u třífázové sítě
7. Všeobecná údržba
8. Technické údaje
1. Bezpečnostní pokyny:
- Při měření držte zkoušečku pouze za izolované
rukojeti a a nedotýkejte se měřících hrotů !
- Před použitím přezkoušejte funkčnost zkoušečky
(viz.kap.3)! Jestliže nefunguje jedna či několik

funkcí na ukazateli a nebo je-li zkoušečka zcela
nefunkční, nelze ji dále používat!
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V – 400 V AC/ 12 V – 750 V DC.
- Zkoušečka vyhovuje požadavkům ochranného
krytí IP 64.
- Při měření uchopte izolované rukojeti
zkoušečky a celými dlaněmi.
- Zkoušečku nenechte připojenou na napětí
déle než 30 sekund (maximální přípustná doba

zapojení tmax = 30 s)!
- Bezporuchový chod zkoušečky je zaručen

v rozsahu teplot - 10 °C až + 55 °C při vlhkosti
20 % až 96 %.
- Není dovoleno zkoušečku rozebírat!

- Chraňte zkoušečku před před poškozením a nebo
znečištěním jejího povrchu.
- Uchovávejte zkoušečku v suchém prostředí.
- Vyvarujte se zranění vždy po ukončení práce

se zkoušečkou zakryjte měřící hroty přiloženými
kryty.

Upozornění:
Po měření při nejvyšší zátěži (tj. měření 30 s při
400 V AC/ 750 V DC) je třeba nechat zkoušečku min.
4 minuty bez zátěže!
Na přístroji jsou zobrazeny mezinárodní elektrické
symboly a symboly k zobrazení a ovládání
následujícího významu:

Symbol Význam
Přístroj nebo vybavení k práci pod
napětím
Tlačítko
Střídavý proud
Stejnosměrný proud
Stejnosměrný a střídavý proud
Tlačítko, dbejte na to, aby
odpovídající symboly objevily pouze
v případě, že jsou stisknuta
tlačítka.
Pravotočivé pole
Ukazatel směru otáčivého pole, směr
otáčivého pole lze zjistit pouze při 50
popř. 60 Hz a při uzemnění sítě
Symbol pro fáze a ukazatel směru
otáčivého pole (pravotočivé pole)
2. Popis funkcí
DUSPOL ® master je dvoupólová zkoušečka podle

IEC 61243-3 s optickým ukazatelem  bez vlastního
zdroje. Přístroj je určen k měření stejnosměrného
a střídavého napětí v rozsahu 12 V až 400 V AC/
750 V DC. Pomocí zkoušečky lze ověřovat polaritu
stejnosměrného napětí.
Při střídavém napětí lze pomocí zkoušečky určovat fázi.
Zkoušečka ukazuje směr otáčení fází třífázové elektrické
sítě, jestliže je uzemněn uzel vinutí.
Zkoušečka sestává ze zkušebních hrotů L1 , L2
a spojovacího kabelu . Zkušební hrot je vybaven
ukazatelem . Oba hroty jsou vybaveny tlačítky . Bez
použití obou tlačítek lze zobrazit tyto hodnoty (AC nebo
DC): 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 750 V.
Při použití obou tlačítek dojde k přepnutí na malý
vnitřní odpor (potlačení induktivních a kapacitních
napětí). Současně se aktivuje ukazatel 12 V+ a 12 V-.
Dále se připojí na napětí vibrační motorek. Od ca.
200 V se motorek uvede do provozu. Se stoupajícím
napětím se zvyšují jeho otáčky a vibrace, tak že přes
® rukojeť měřícího hrotu L2 lze zhruba odhadnout
velikost napětí (např. 230/ 400 V).Doba měření
s malým vnitřním odporem ja závislá na velikosti
měřeného napětí. Aby se přístroj příliš nepřehříval,
je třeba pamatovat na tepelnou ochranu (zpětná
regulace). Při této zpětné regulaci dochází k poklesu
otáček vibračního motorku.
Ukazatel
Ukazatel se skládá z LED diod , které signalizují
stejnosměrné a střídavé napětí v hodnotách od 12 V;
24 V; 50 V; 120 V; 230 V; 400 V a 750 V. U uvedených
hodnot napětí se jedná o jmenovitá napětí. Při
stejnosměrném napětí signalizují LED diody při 12 V
a 24 V také polaritu (viz.kap. 5). Aktivace 12 V LED
diody je možná pouze při použití obou tlačítek.
LCD - ukazatel
LCD – ukazatel  slouží ke zkoušení fází při
střídavém proudu a ukazuje také směr otáčivého pole
střídavé sítě.
3. Ověření funkcí zkoušečky
- Zkoušečka smí být používána pouze v napěťovém
rozsahu od 12 V do 400 V AC/ 750 V DC!
- Zkoušečku nenechte připojenou na napětí déle než 30
s (maximální přípustná doba zapojení t = 30 s)!
max
- Před použitím zkoušečky zkontrolujte její
funkčnost!
a - Použijte zdroje napětí jejichž parametry znáte a
ověřte všechny funkce.
• Pro stejnosměrné napětí lze pužít např.
automobilovou baterii.
• Pro střídavé napětí lze použít běžnou zásuvku
220 V.
Nepoužívejte zkoušečku pokud nefungují bezvadně
všechny její funkce!
Přeskoušejte funkci LCD – ukazatele  přiložením
zkušebního hrotu L1 na fázi.
4. Měření střídavého napětí
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V – 400 V AC!
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení
tmax = 30 s)!
- Při měření uchopte izolované rukojeti a
zkoušečky L1 a L2 celými dlaněmi.
- Kontaktní elektrody  zkušebních hrotů a
přiložte na zkoušená místa.
- Při střídavém napětí od 24 V, při použití obou
tlačítek  (zátěžová zkouška) od 12 V, se
rozsvítí plus a mínus LED diody  a . Dále
svítí všechny LED diody až do mezní hodnoty
přiloženého napětí.
- Při použití obou tlačítek  se na zkušebním
hrotu L2 od napětí ca. 200 V zaktivuje vibrační
motorek. Při stoupajícím napětí se zvyšují jeho
otáčky.
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
pouze na izolovaných rukojetích měřících hrotů L1
a L2 . Nezakrývejte ukazatel a nedotýkejte se
kontaktů elektrod!
se
4.1 Určení fáze střídavého napětí
- Zkoušečka smí být používána pouze v napěťovém
obě
rozsahu 12 V – 400 V AC!
- Zkoušení fáze je možné pouze při uzemněné síti
od 230 V!
- Pevně uchopte rukojeť zkušebního hrotu L1 .
- Kontaktní elektrody  zkušebního hrotu L1
přiložte na zkoušené místo.
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení
tmax = 30 s)!
- Jestliže se na displeji LCD ukazatele  zobrazí
symbol „R", je na této části zařízení fáze
střídavého napětí.
Dbejte na to, abyste se při jednopólovém zkoušení
(určování fáze) nedotýkali kontaktní elektrody
zkušebního hrotu L2 !
Upozornění:
Při zhoršených světelných podmínkách mohou být
údaje na displeji  hůře čitelné.
5. Měření stejnosměrného napětí
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V – 750 V DC!
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení
t = 30 s)!
max
- Při měření uchopte izolované rukojeti a
zkoušečky L1 a L2 celými dlaněmi. Napětí
- Kontaktní elektrody  zkušebních hrotů a
230 V
přiložte na zkoušená místa.
- Při stejnosměrném napětí od 24 V, při použití
400 V
obou tlačítek  (zátěžová zkouška) od 12 V, se
rozsvítí plus a mínus LED diody  a . Dále
750 V
svítí všechny LED diody až do mezní hodnoty
přiloženého napětí.
- Při použití obou tlačítek  se na zkušebním hrotu L2
od napětí ca. 200 V zaktivuje vibrační motorek. Při
stoupajícím napětí se zvyšují jeho otáčky.
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
pouze na izolovaných rukojetích měřících hrotů L1
a L2 . Nezakrývejte ukazatel a nedotýkejte se
kontaktů elektrod!
5.1 Určení polarity stejnosměrného napětí
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V – 750 V DC!
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení
t = 30 s)!
max
- Při měření uchopte izolované rukojeti a
zkoušečky L1 a L2 celými dlaněmi.
- Kontaktní elektrody  zkušebních hrotů a
přiložte na zkoušená místa.
- Svítí – li LED , je na hrotu plus pól
zkoušeného napětí.
- Svítí – li LED , je na hrotu mínus pól
zkoušeného napětí.
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
pouze na izolovaných rukojetích měřících hrotů L1
a L2 . Nezakrývejte ukazatel a nedotýkejte se
kontaktů elektrod!
6. Určení pořadí fází u třífázové sítě
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V – 400 V AC!
- Určení pořadí fází je možné od 230 V AC (fáze
proti fázi) v uzemněné síti.
- Při měření uchopte izolované rukojeti a
zkoušečky L1 a L2 celými dlaněmi.
- Kontaktní elektrody  zkušebních hrotů a
přiložte na zkoušená místa.
- LED diody musí signalizovat napětí.
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení
t = 30 s)!
max
Jsou – li kontaktní elektrody připojeny ke dvěma fázím
ve správném pořadí, objeví se na displeji  symbol
„R" jestliže jsou tyto dvě fáze v nesprávném pořadí,
neobjeví se na displeji žádný symbol.
Při zkoušce sledu fází je nutno vždy provést kontrolu!
Signalizuje – li u střídavé sítě displej správný sled
dvou fází, překontrolujte stav tak, že provedete měření
znovu s prohozenými kontaktními elektrodami .
Upozornění:
Při zhoršených světelných podmínkách mohou být
údaje na displeji  hůře čitelné.
7. Všeobecná údržba
Čistěte povrch krytu přístroje čistým sychým
hadříkem (nepoužívejte speciální čistící prostředky).
Nepoužívejte žádná rozpouštědla ani čistící prostředky
na nádobí.
8. Technické údaje:
- Dvoupólová zkoušečka: IEC 612 43 - 3
- Krytí: IP 64, IEC 605 29 (DIN 400 50)
- Rozsah jmenovitého napětí (třída napětí A): 12 V
až 400 V AC/ 750 V DC
- Vnitřní odpor, měřící obvod: 180 kΩ, 4,7 nF (2,35 nF)
- Vnitřní odpor, při použití obou tlačítek!:
3,7 kΩ ... 150 kΩ
- Proudový odběr, měřící obvod: max. I = 3,3 mA
n
(400 V) AC/ 4,4 mA (750 V) DC
- Proudový odběr, při použití obou tlačítek!: I =
s
0,2 A (750 V)
- Ukazatel polarity: LED+; LED- (rukojeť s displejem
= plus)
- Stupně ukazatele LED: 12 V+ , 12 V- , 24 V+,
* *
24 V-, 50 V, 120 V, 230 V, 400 V a 750 V (*: jen při
použití obou tlačítek)
- Max. odchylka ukazatele:
U ± 15 %, ELV U - 15 %
n n
- Frekvenční rozsah f: 0 až 60 Hz, určení fáze a
určení pořadí fází 50/ 60 Hz
- Určení fáze a určení pořadí fází: ≥ U 230 V
n
- Náběh vibračního motorku: ≥ U 230 V
n
- Max. přípustná dona zapojení: ED = 30 s (max. 30
sekund), 240 s pauza
- Hmotnost: ca. 160 g
- Délka propojovacího vedení: ca. 900 mm
- Provozní a skladovací teplota: - 10 °C až + 55 °C
- Vlhkost: 20 % až 96 %
- Doba po které se zaktivuje tepelná ochrana:
Doba
30 s
9 s
2 s
