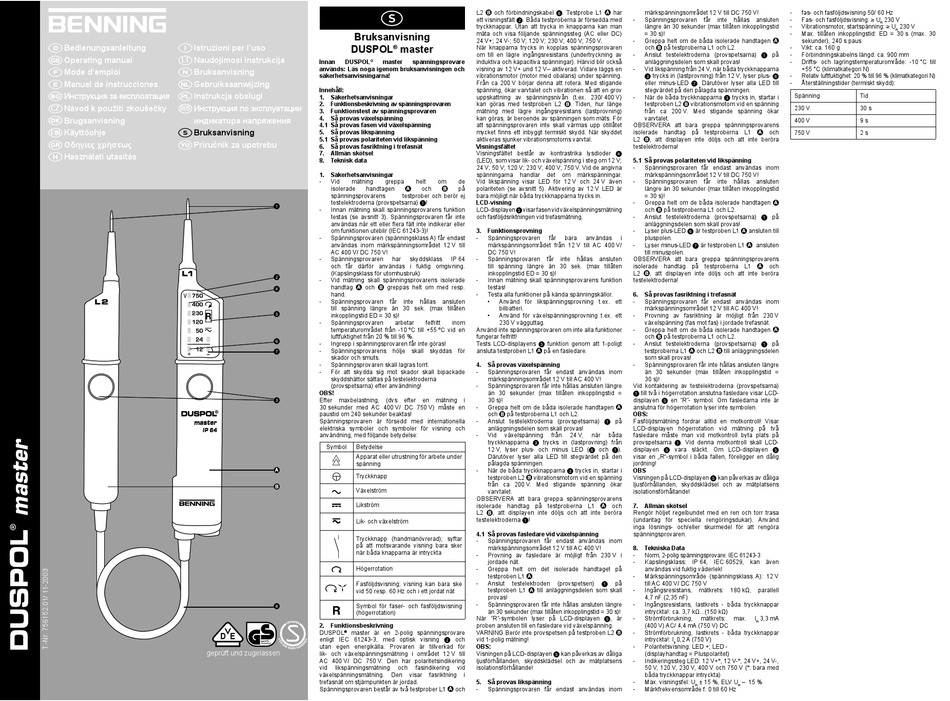

Bruksanvisning
DUSPOL
master
®
Innan
DUSPOL
®
master
spänningsprovare
används: Läs noga igenom bruksanvisningen och
säkerhetsanvisningarna!
Innehåll:
1.
Säkerhetsanvisningar
2.
Funktionsbeskrivning av spänningsprovaren
3.
Funktionstest av spänningsprovaren
4.
Så provas växelspänning
4.1 Så provas fasen vid växelspänning
5.
Så provas likspänning
5.1 Så provas polariteten vid likspänning
6.
Så provas fasriktning i trefasnät
7.
Allmän skötsel
8.
Teknisk data
1.
Säkerhetsanvisningar
-
Vid
mätning
greppa
helt
om
isolerade
handtagen
och
spänningsprovarens
testprober och berör ej
testelektroderna (provspetsarna) !
-
Innan mätning skall spänningsprovarens funktion
testas (se avsnitt 3). Spänningsprovaren får inte
användas när ett eller flera fält inte indikerar eller
om funktionen uteblir (IEC 61243-3)!
-
Spänningsprovaren (spänningsklass A) får endast
användas inom märkspänningsområdet 12 V till
AC 400 V/ DC 750 V!
-
Spänningsprovaren
har
skyddsklass
IP 64
och får därför användas i fuktig omgivning.
(Kapslingsklass för utomhusbruk)
-
Vid mätning skall spänningsprovarens isolerade
handtag
och
greppas helt om med resp.
hand.
-
Spänningsprovaren
får
inte
hållas
ansluten
till spänning längre än 30 sek. (max tillåten
inkopplingstid ED = 30 s)!
-
Spänningsprovaren
arbetar
felfritt
inom
temperaturområdet från -10 ºC till +55 ºC vid en
luftfuktighet från 20 % till 96 %.
-
Ingrepp i spänningsprovaren får inte göras!
-
Spänningsprovarens hölje skall skyddas för
skador och smuts.
-
Spänningsprovaren skall lagras torrt.
-
För att skydda sig mot skador skall bipackade
skyddshättor sättas på testelektroderna
(provspetsarna) efter användning!
OBS!
Efter
maxbelastning,
(dvs
efter
en
mätning
30 sekunder med AC 400 V/ DC 750 V) måste en
paustid om 240 sekunder beaktas!
Spänningsprovaren är försedd med internationella
elektriska symboler och symboler för visning och
användning, med följande betydelse:
Symbol
Betydelse
Apparat eller utrustning för arbete under
spänning
Tryckknapp
Växelström
Likström
Lik- och växelström
Tryckknapp (handmanövrerad); syftar
på att motsvarande visning bara sker
när båda knapparna är intryckta
Högerrotation
Fasföljdsvisning; visning kan bara ske
vid 50 resp. 60 Hz och i ett jordat nät
Symbol för faser- och fasföljdsvisning
(högerrotation)
2.
Funktionsbeskrivning
DUSPOL
master är en 2-polig spänningsprovare
®
enligt IEC 61243-3, med optisk visning  och
utan egen energikälla. Provaren är tillverkad för
lik- och växelspänningsmätning i området 12 V till
AC 400 V/ DC 750 V. Den har polaritetsindikering
vid
likspänningsmätning
och
fasindikering
växelspänningsmätning.
Den
visar
fasriktning
trefasnät om stjärnpunkten är jordad.
Spänningsprovaren består av två testprober L1
L2
och förbindningskabel . Testprobe L1
har
ett visningsfält . Båda testproberna är försedda med
-
tryckknappar. Utan att trycka in knapparna kan man
mäta och visa följande spänningssteg (AC eller DC)
24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 750 V.
-
När knapparna trycks in kopplas spänningsprovaren
om till en lägre ingångsresistans (undertryckning av
-
induktiva och kapacitiva spänningar). Härvid blir också
visning av 12 V+ und 12 V– aktiverad. Vidare läggs en
-
vibrationsmotor (motor med obalans) under spänning.
Från ca 200 V börjar denna att rotera. Med stigande
spänning, ökar varvtalet och vibrationen så att en grov
uppskattning av spänningsnivån (t.ex. 230/ 400 V)
-
kan göras med testproben L2
. Tiden, hur länge
mätning med lägre ingångsresistans (lastprovning)
kan göras, är beroende av spänningen som mäts. För
att spänningsprovaren inte skall värmas upp otillåtet
OBSERVERA att bara greppa spänningsprovarens
mycket finns ett inbyggt termiskt skydd. När skyddet
isolerade handtag på testproberna L1
aktiveras sjunker vibrationsmotorns varvtal.
L2
Visningsfältet
testelektroderna!
Visningsfältet består av kontrastrika lysdioder 
(LED), som visar lik- och växelspänning i steg om 12 V;
5.1 Så provas polariteten vid likspänning
24 V; 50 V; 120 V; 230 V; 400 V; 750 V. Vid de angivna
-
spänningarna
handlar
det
om
märkspänningar.
de
Vid likspänning visar LED för 12 V och 24 V även
-
polariteten (se avsnitt 5). Aktivering av 12 V LED är
bara möjligt när båda tryckknapparna trycks in.
LCD-visning
-
LCD-displayen  visar fasen vid växelspänningsmätning
och fasföljdsriktningen vid trefasmätning.
-
3.
Funktionsprovning
-
-
Spänningsprovaren
får
bara
användas
i
märkspänningsområdet från 12 V till AC 400 V/
-
DC 750 V!
-
Spänningsprovaren
får
inte
hållas
ansluten
OBSERVERA att bara greppa spänningsprovarens
till spänning längre än 30 sek. (max tillåten
isolerade handtag på testproberna L1
inkopplingstid ED = 30 s)!
L2
-
Innan mätning skall spänningsprovarens funktion
testelektroderna!
testas!
-
Testa alla funktioner på kända spänningskällor.
6.
Använd för likspänningsprovning t.ex. ett
-
bilbatteri.
Använd för växelspänningsprovning t.ex. ett
-
230 V vägguttag.
Använd inte spänningsprovaren om inte alla funktioner
-
fungerar felfritt!
Tests LCD-displayens  funktion genom att 1-poligt
-
ansluta testproben L1
på en fasledare.
4.
Så provas växelspänning
-
-
Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 400 V!
-
Spänningsprovaren får inte hållas ansluten längre
Vid kontaktering av testelektroderna (provspetsarna)
än 30 sekunder (max tillåten inkopplingstid =
 till två i högerrotation anslutna fasledare visar LCD-
i
30 s)!
displayen  en "R"- symbol. Om fasledarna inte är
-
Greppa helt om de båda isolerade handtagen
anslutna för högerrotation lyser inte symbolen.
och
på testproberna L1 och L2.
OBS:
-
Anslut testelektroderna (provspetsarna)  på
Fasföljdsmätning fordrar alltid en motkontroll! Visar
anläggningsdelen som skall provas!
LCD-displayen högerrotation vid mätning på två
-
Vid
växelspänning
från
24 V,
när
båda
fasledare måste man vid motkontroll byta plats på
tryckknapparna  trycks in (lastprovning) från
provspetsarna . Vid denna motkontroll skall LCD-
12 V, lyser plus- och minus LED ( och ).
displayen  vara släckt. Om LCD-displayen 
Därutöver lyser alla LED till stegvärdet på den
visar en „R"-symbol i båda fallen, föreligger en dålig
pålagda spänningen.
jordning!
-
När de båda tryckknapparna  trycks in, startar i
OBS
testproben L2
vibrationsmotorn vid en spänning
Visningen på LCD-displayen  kan påverkas av dåliga
från ca 200 V. Med stigande spänning ökar
ljusförhållanden, skyddsklädsel och av mätplatsens
varvtalet.
isolationsförhållande!
OBSERVERA att bara greppa spänningsprovarens
7.
isolerade handtag på testproberna L1
och
L2
, att displayen inte döljs och att inte beröra
Rengör höljet regelbundet med en ren och torr trasa
testelektroderna !
(undantag för speciella rengöringsdukar). Använd
inga lösnings- och/eller skurmedel för att rengöra
4.1 Så provas fasledare vid växelspänning
spänningsprovaren.
-
Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 400 V!
8.
-
Provning av fasledare är möjligt från 230 V i
-
jordade nät.
-
-
Greppa helt om det isolerade handtaget på
testproben L1
.
-
-
Anslut
testelektroden
(provspetsen)
testproben L1
till anläggningsdelen som skall
-
provas!
-
Spänningsprovaren får inte hållas ansluten längre
-
än 30 sekunder (max tillåten inkopplingstid = 30 s)!
När "R"-symbolen lyser på LCD-displayen , är
-
proben ansluten till en fasledare vid växelspänning.
VARNING Berör inte provspetsen på testproben L2
-
vid 1-polig mätning!
OBS:
-
Visningen på LCD-displayen  kan påverkas av dåliga
ljusförhållanden, skyddsklädsel och av mätplatsens
-
vid
isolationsförhållande!
i
5.
Så provas likspänning
-
och
-
Spänningsprovaren får endast användas inom
-
märkspänningsområdet 12 V till DC 750 V!
-
fas- och fasföljdsvisning 50/ 60 Hz
Spänningsprovaren
får
inte
hållas
ansluten
-
Fas- och fasföljdsvisning: ≥ U
längre än 30 sekunder (max tillåten inkopplingstid
-
Vibrationsmotor, startspänning: ≥ U
= 30 s)!
-
Max. tillåten inkopplingstid: ED = 30 s (max. 30
Greppa helt om de båda isolerade handtagen
sekunder), 240 s paus
och
på testproberna L1 och L2.
-
Vikt: ca. 160 g
Anslut testelektroderna (provspetsarna)  på
-
Förbindningskabelns längd: ca. 900 mm
anläggningsdelen som skall provas!
-
Drifts- och lagringstemperaturområde: -10 °C till
Vid likspänning från 24 V, när båda tryckknapparna
+55 °C (klimatkategori N)
 trycks in (lastprovning) från 12 V, lyser plus- 
-
Relativ luftfuktighet: 20 % till 96 % (klimatkategori N)
eller minus-LED . Därutöver lyser alla LED till
-
Återställningstider (termiskt skydd):
stegvärdet på den pålagda spänningen.
Spänning
När de båda tryckknapparna  trycks in, startar i
testproben L2
vibrationsmotorn vid en spänning
230 V
från ca 200 V. Med stigande spänning ökar
varvtalet.
400 V
och
750 V
, att displayen inte döljs och att inte beröra
Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till DC 750 V!
Spänningsprovaren
får
inte
hållas
ansluten
längre än 30 sekunder (max tillåten inkopplingstid
= 30 s)!
Greppa helt om de båda isolerade handtagen
och
på testproberna L1 och L2.
Anslut testelektroderna (provspetsarna)  på
anläggningsdelen som skall provas!
Lyser plus-LED  är testproben L1
ansluten till
pluspolen.
Lyser minus-LED  är testproben L1
ansluten
till minuspolen.
och
, att displayen inte döljs och att inte beröra
Så provas fasriktning i trefasnät
Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 400 V!
Provning av fasriktning är möjligt från 230 V
växelspänning (fas mot fas) i jordade trefasnät.
Greppa helt om de båda isolerade handtagen
och
på testproberna L1 och L2.
Anslut testelektroderna (provspetsarna)  på
testproberna L1
och L2
till anläggningsdelen
som skall provas!
Spänningsprovaren får inte hållas ansluten längre
än 30 sekunder (max tillåten inkopplingstid =
30 s)!
Allmän skötsel
Tekniska Data
Norm, 2-polig spänningsprovare: IEC 61243-3
Kapslingsklass: IP 64, IEC 60529, kan även
användas vid fuktig väderlek!
Märkspänningsområde (spänningsklass A): 12 V
till AC 400 V/ DC 750 V
Ingångsresistans,
mätkrets:
180 kΩ,
parallell
4,7 nF (2,35 nF)
Ingångsresistans, lastkrets - båda tryckknappar
intryckta!: ca. 3,7 kΩ...(150 kΩ)
Strömförbrukning,
mätkrets:
max.
I
3,3 mA
n
(400 V) AC/ 4,4 mA (750 V) DC
Strömförbrukning, lastkrets - båda tryckknappar
intryckta!: I
0,2 A (750 V)
s
Polaritetsvisning: LED +; LED -
(displayhandtag = Pluspolaritet)
Indikeringssteg LED: 12 V+*, 12 V-*, 24 V+, 24 V-,
50 V, 120 V, 230 V, 400 V och 750 V (*: bara med
båda tryckknappar intryckta)
Max. visningsfel: U
± 15 %, ELV U
– 15 %
n
n
Märkfrekvensområde f: 0 till 60 Hz
230 V
n
230 V
n
Tid
30 s
9 s
2 s
Inhaltsverzeichnis
loading

Inhaltsverzeichnis
