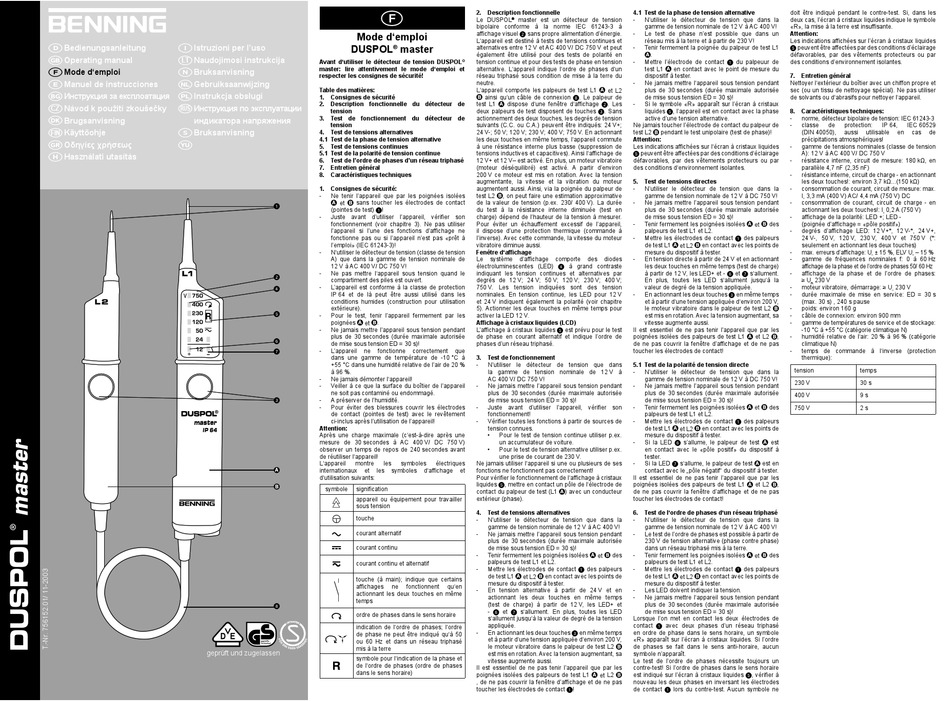

DUSPOL master
®
Avant d'utiliser le détecteur de tension DUSPOL
master: lire attentivement le mode d'emploi et
respecter les consignes de sécurité!
Table des matières:
1. Consignes de sécurité
2. Description fonctionnelle du détecteur de
tension
3. Test de fonctionnement du détecteur de
tension
4. Test de tensions alternatives
4.1 Test de la phase de tension alternative
5. Test de tensions continues
5.1 Test de la polarité de tension continue
6. Test de l'ordre de phases d'un réseau triphasé
7. Entretien général
8. Caractéristiques techniques
1. Consignes de sécurité:
- Ne tenir l'appareil que par les poignées isolées
et sans toucher les électrodes de contact

(pointes de test) !
- Juste avant d'utiliser l'appareil, vérifier son
fonctionnement (voir chapitre 3). Ne pas utiliser
l'appareil si l'une des fonctions d'affichage ne
fonctionne pas ou si l'appareil n'est pas «prêt à
l'emploi» (IEC 61243-3)!
- N'utiliser le détecteur de tension (classe de tension
A) que dans la gamme de tension nominale de
12 V à AC 400 V/ DC 750 V!
- Ne pas mettre l'appareil sous tension quand le

compartiment des piles est ouvert.
- L'appareil est conforme à la classe de protection

IP 64 et de là peut être aussi utilisé dans les
conditions humides (construction pour utilisation
extérieure).
 - Pour le test, tenir l'appareil fermement par les
poignées .
et
- Ne jamais mettre l'appareil sous tension pendant
plus de 30 secondes (durée maximale autorisée

de mise sous tension ED = 30 s)!
- L'appareil ne fonctionne correctement

dans une gamme de température de -10 °C à
+55 °C dans une humidité relative de l'air de 20 %
à 96 %.
- Ne jamais démonter l'appareil!
- Veiller à ce que la surface du boîtier de l'appareil
ne soit pas contaminé ou endommagé.
- A préserver de l'humidité.

- Pour éviter des blessures couvrir les électrodes
de contact (pointes de test) avec le revêtement
ci-inclus après l'utilisation de l'appareil!
Attention:
Après une charge maximale (c'est-à-dire après une
mesure de 30 secondes à AC 400 V/ DC 750 V)
observer un temps de repos de 240 secondes avant
de réutiliser l'appareil!
L'appareil montre les symboles électriques
internationaux et les symboles d'affichage
d'utilisation suivants:
symbole signification
appareil ou équipement pour travailler
sous tension
touche
courant alternatif
courant continu
courant continu et alternatif
touche (à main); indique que certains
affichages ne fonctionnent qu'en
actionnant les deux touches en même
temps

ordre de phases dans le sens horaire
indication de l'ordre de phases; l'ordre
de phase ne peut être indiqué qu'à 50
ou 60 Hz et dans un réseau triphasé
mis à la terre
symbole pour l'indication de la phase et
de l'ordre de phases (ordre de phases
dans le sens horaire)
2. Description fonctionnelle 4.1 Test de la phase de tension alternative
Le DUSPOL ® master est un détecteur de tension -
bipolaire conforme à la norme IEC 61243-3 à
affichage visuel  sans propre alimentation d'énergie. -
L'appareil est destiné à tests de tensions continues et
alternatives entre 12 V et AC 400 V/ DC 750 V et peut -
également être utilisé pour des tests de polarité en
® tension continue et pour des tests de phase en tension -
alternative. L'appareil indique l'ordre de phases d'un
réseau triphasé sous condition de mise à la terre du
neutre. -
L'appareil comporte les palpeurs de test L1
et L2
ainsi qu'un câble de connexion . Le palpeur de
test L1 dispose d'une fenêtre d'affichage . Les -
deux palpeurs de test disposent de touches . Sans
actionnement des deux touches, les degrés de tension
suivants (C.C. ou C.A.) peuvent être indiqués: 24 V+; Ne jamais toucher l'électrode de contact du palpeur de
24 V-; 50 V; 120 V; 230 V; 400 V; 750 V. En actionnant test L2
les deux touches en même temps, l'appareil commute Attention:
à une résistance interne plus basse (suppression de Les indications affichées sur l'écran à cristaux liquides
tensions inductives et capacitives). Ainsi l'affichage de  peuvent être affectées par des conditions d'éclairage
12 V+ et 12 V– est activé. En plus, un moteur vibratoire défavorables, par des vêtements protecteurs ou par
(moteur déséquilibré) est activé. A partir d'environ des conditions d'environnement isolantes.
200 V ce moteur est mis en rotation. Avec la tension
5.
augmentante, la vitesse et la vibration du moteur
augmentent aussi. Ainsi, via la poignée du palpeur de -
test L2 , on peut faire une estimation approximative
de la valeur de tension (p.ex. 230/ 400 V). La durée -
du test à la résistance interne diminuée (test en
charge) dépend de l'hauteur de la tension à mesurer.
Pour éviter un échauffement excessif de l'appareil, -
il dispose d'une protection thermique (commande à
l'inverse). Avec cette commande, la vitesse du moteur -
vibratoire diminue aussi.
Fenêtre d'affichage
Le système d'affichage comporte des diodes -
électroluminescentes (LED)  à grand contraste
indiquant les tension continues et alternatives par
degrés de 12 V; 24 V; 50 V; 120 V; 230 V; 400 V;
750 V. Les tension indiquées sont des tension
nominales. En tension continue, les LED pour 12 V -
et 24 V indiquent également la polarité (voir chapitre
5). Actionner les deux touches en même temps pour
activer la LED 12 V.
Affichage à cristaux liquides (LCD)
L'affichage à cristaux liquides  est prévu pour le test Il est essentiel de ne pas tenir l'appareil que par les
de phase en courant alternatif et indique l'ordre de poignées isolées des palpeurs de test L1
phases d'un réseau triphasé. de ne pas couvrir la fenêtre d'affichage et de ne pas
que toucher les électrodes de contact!
3. Test de fonctionnement
5.1 Test de la polarité de tension directe
- N'utiliser le détecteur de tension que dans
la gamme de tension nominale de 12 V à -
AC 400 V/ DC 750 V!
- Ne jamais mettre l'appareil sous tension pendant -
plus de 30 secondes (durée maximale autorisée
de mise sous tension ED = 30 s)!
- Juste avant d'utiliser l'appareil, vérifier son -
fonctionnement!
- Vérifier toutes les fonctions à partir de sources de -
tension connues.
• Pour le test de tension continue utiliser p.ex.
un accumulateur de voiture. -
• Pour le test de tension alternative utiliser p.ex.
une prise de courant de 230 V.
Ne jamais utiliser l'appareil si une ou plusieurs de ses -
et fonctions ne fonctionnent pas correctement!
Pour vérifier le fonctionnement de l'affichage à cristaux Il est essentiel de ne pas tenir l'appareil que par les
liquides , mettre en contact un pôle de l'électrode de poignées isolées des palpeurs de test L1
contact du palpeur de test (L1 ) avec un conducteur de ne pas couvrir la fenêtre d'affichage et de ne pas
extérieur (phase). toucher les électrodes de contact!
4. Test de tensions alternatives 6.
- N'utiliser le détecteur de tension que dans la -
gamme de tension nominale de 12 V à AC 400 V!
- Ne jamais mettre l'appareil sous tension pendant -
plus de 30 secondes (durée maximale autorisée
de mise sous tension ED = 30 s)!
- Tenir fermement les poignées isolées et des -
palpeurs de test L1 et L2.
- Mettre les électrodes de contact  des palpeurs -
de test L1 en contact avec les points de
et L2
mesure du dispositif à tester.
- En tension alternative à partir de 24 V et en -
actionnant les deux touches en même temps -
(test de charge) à partir de 12 V, les LED+ et
-  et  s'allument. En plus, toutes les LED
s'allument jusqu'à la valeur de degré de la tension Lorsque l'on met en contact les deux électrodes de
appliquée. contact  avec deux phases d'un réseau triphasé
- En actionnant les deux touches  en même temps en ordre de phase dans le sens horaire, un symbole
et à partir d'une tension appliquée d'environ 200 V, «R» apparaît sur l'écran à cristaux liquides. Si l'ordre
le moteur vibratoire dans le palpeur de test L2 de phases se fait dans le sens anti-horaire, aucun
est mis en rotation. Avec la tension augmentant, sa symbole n'apparaît.
vitesse augmente aussi. Le test de l'ordre de phases nécessite toujours un
Il est essentiel de ne pas tenir l'appareil que par les contre-test! Si l'ordre de phases dans le sens horaire
poignées isolées des palpeurs de test L1 et L2 est indiqué sur l'écran à cristaux liquides , vérifier à
, de ne pas couvrir la fenêtre d'affichage et de ne pas nouveau les deux phases en inversant les électrodes
toucher les électrodes de contact ! de contact  lors du contre-test. Aucun symbole ne
doit être indiqué pendant le contre-test. Si, dans les
N'utiliser le détecteur de tension que dans la deux cas, l'écran à cristaux liquides indique le symbole
gamme de tension nominale de 12 V à AC 400 V! «R», la mise à la terre est insuffisante.
Attention:
Le test de phase n'est possible que dans un
réseau mis à la terre et à partir de 230 V! Les indications affichées sur l'écran à cristaux liquides
Tenir fermement la poignée du palpeur de test L1  peuvent être affectées par des conditions d'éclairage
. défavorables, par des vêtements protecteurs ou par
Mettre l'électrode de contact  du palpeuur de des conditions d'environnement isolantes.
test L1 en contact avec le point de mesure du
dispositif à tester. 7. Entretien général
Ne jamais mettre l'appareil sous tension pendant Nettoyer l'extérieur du boîtier avec un chiffon propre et
plus de 30 secondes (durée maximale autorisée sec (ou un tissu de nettoyage spécial). Ne pas utiliser
de mise sous tension ED = 30 s)! de solvants ou d'abrasifs pour nettoyer l'appareil.
Si le symbole «R» apparaît sur l'écran à cristaux
liquides , l'appareil est en contact avec la phase 8. Caractéristiques techniques:
active d'une tension alternative. - norme, détecteur bipolaire de tension: IEC 61243-3
- classe
pendant le test unipolaire (test de phase)! (DIN 40050),
précipitations atmosphériques!
- gamme de tensions nominales (classe de tension
A): 12 V à AC 400 V/ DC 750 V
- résistance interne, circuit de mesure: 180 kΩ, en
parallèle 4,7 nF (2,35 nF)
- résistance interne, circuit de charge - en actionnant
Test de tensions directes
les deux touches!: environ 3,7 kΩ...(150 kΩ)
N'utiliser le détecteur de tension que dans la - consommation de courant, circuit de mesure: max.
gamme de tension nominale de 12 V à DC 750 V! I 3,3 mA (400 V) AC/ 4,4 mA (750 V) DC
n
Ne jamais mettre l'appareil sous tension pendant - consommation de courant, circuit de charge - en
plus de 30 secondes (durée maximale autorisée actionnant les deux touches!: I
de mise sous tension ED = 30 s)! - affichage de la polarité: LED +; LED -
Tenir fermement les poignées isolées et des (poignée d'affichage = «pôle positif»)
palpeurs de test L1 et L2. - degrés d'affichage LED: 12 V+*, 12 V-*, 24 V+,
Mettre les électrodes de contact  des palpeurs 24 V-, 50 V, 120 V, 230 V, 400 V et 750 V (*:
de test L1 et L2 en contact avec les points de seulement en actionnant les deux touches)
mesure du dispositif à tester. - max. erreurs d'affichage: U
En tension directe à partir de 24 V et en actionnant - gamme de fréquences nominales f: 0 à 60 Hz
les deux touches en même temps (test de charge) affichage de la phase et de l'ordre de phases 50/ 60 Hz
à partir de 12 V, les LED+ et -  et  s'allument. - affichage de la phase et de l'ordre de phases:
En plus, toutes les LED s'allument jusqu'à la ≥ U 230 V
n
valeur de degré de la tension appliquée. - moteur vibratoire, démarrage: ≥ U
En actionnant les deux touches  en même temps - durée maximale de mise en service: ED = 30 s
et à partir d'une tension appliquée d'environ 200 V, (max. 30 s) , 240 s pause
le moteur vibratoire dans le palpeur de test L2 - poids: environ 160 g
est mis en rotation. Avec la tension augmentant, sa - câble de connexion: environ 900 mm
vitesse augmente aussi. - gamme de températures de service et de stockage:
-10 °C à +55 °C (catégorie climatique N)
et L2 , - humidité relative de l'air: 20 % à 96 % (catégorie
climatique N)
- temps de commande à l'inverse (protection
thermique):
tension
N'utiliser le détecteur de tension que dans la
gamme de tension nominale de 12 V à DC 750 V!
230 V
Ne jamais mettre l'appareil sous tension pendant
plus de 30 secondes (durée maximale autorisée
400 V
de mise sous tension ED = 30 s)!
Tenir fermement les poignées isolées des
et 750 V
palpeurs de test L1 et L2.
Mettre les électrodes de contact  des palpeurs
de test L1 en contact avec les points de
et L2
mesure du dispositif à tester.
Si la LED  s'allume, le palpeur de test est
en contact avec le «pôle positif» du dispositif à
tester.
Si la LED  s'allume, le palpeur de test est en
contact avec le „pôle négatif" du dispositif à tester.
et L2 ,
Test de l'ordre de phases d'un réseau triphasé
N'utiliser le détecteur de tension que dans la
gamme de tension nominale de 12 V à AC 400 V!
Le test de l'ordre de phases est possible à partir de
230 V de tension alternative (phase contre phase)
dans un réseau triphasé mis à la terre.
Tenir fermement les poignées isolées et des
palpeurs de test L1 et L2.
Mettre les électrodes de contact  des palpeurs
de test L1 en contact avec les points de
et L2
mesure du dispositif à tester.
Les LED doivent indiquer la tension.
Ne jamais mettre l'appareil sous tension pendant
plus de 30 secondes (durée maximale autorisée
de mise sous tension ED = 30 s)!
de protection: IP 64, IEC 60529
aussi utilisable en cas de
0,2 A (750 V)
s
± 15 %, ELV U – 15 %
n n
230 V
n
temps
30 s
9 s
2 s
