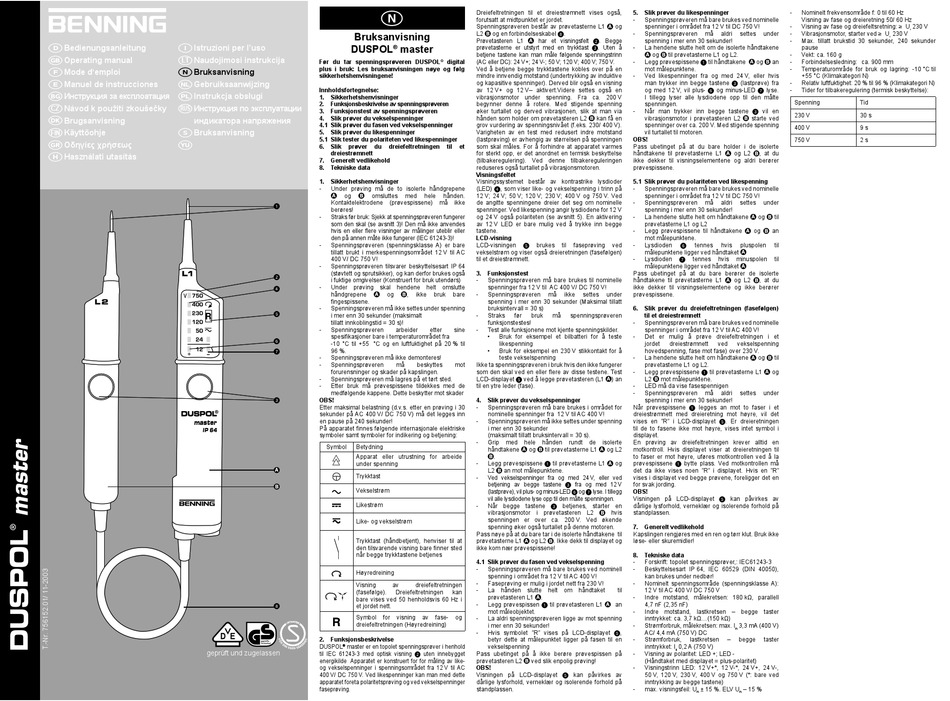

Benning DUSPOL master Bedienungsanleitung Seite 12

 
Bedienungsanleitung Istruzioni per l'uso
 
Operating manual Naudojimosi instrukcija
LT
 
Mode d'emploi Bruksanvisning
 
Manuel de instrucciones Gebruiksaanwijzing
 
Инструкция за експлоатация Instrukcja obsługi
 
Návod k použití zkoušečky Инструкция по эксплуатации
CZ RUS

Brugsanvisning индикатора напряжения
 
Käyttöohje Bruksanvisning
FIN
 
Οδηγίες χρήσεως

Használati utasítás
geprüft und zugelassen

Bruksanvisning
DUSPOL master
®
Før du tar spenningsprøveren DUSPOL ® digital
plus i bruk: Les bruksanvisningen nøye og følg
sikkerhetshenvisningene!
Innholdsfortegnelse:
1. Sikkerhetshenvisninger
2. Funksjonsbeskrivelse av spenningsprøveren
3. Funksjonstest av spenningsprøveren
4. Slik prøver du vekselspenninger
4.1 Slik prøver du fasen ved vekselspenninger
5. Slik prøver du likespenninger
5.1 Slik tester du polariteten ved likespenninger
6. Slik prøver du dreiefeltretningen til
dreiestrømnett
7. Generelt vedlikehold
8. Tekniske data
1. Sikkerhetshenvisninger
- Under prøving må de to isolerte håndgrepene
og omsluttes med hele hånden.
Kontaktelektrodene (prøvespissene) må

berøres!
- Straks før bruk: Sjekk at spenningsprøveren fungerer
som den skal (se avsnitt 3)! Den må ikke anvendes
hvis en eller flere visninger av målinger uteblir eller
den på annen måte ikke fungerer (IEC 61243-3)!
- Spenningsprøveren (spenningsklasse A) er bare
tillatt brukt i merkespenningsområdet 12 V til AC
400 V/ DC 750 V!
- Spenningsprøveren tilsvarer beskyttelsesart IP 64
(støvtett og sprutsikker), og kan derfor brukes også

i fuktige omgivelser (Konstruert for bruk utendørs)
- Under prøving skal hendene helt omslutte

håndgrepene og , ikke bruk bare
fingespissene.
- Spenningsprøveren må ikke settes under spenning
 i mer enn 30 sekunder (maksimalt
tillatt innkoblingstid = 30 s)!
- Spenningsprøveren arbeider etter
spesifikasjoner bare i temperaturområdet fra

-10 °C til +55 °C og en luftfuktighet på 20 % til
96 %.

- Spenningsprøveren må ikke demonteres!
- Spenningsprøveren må beskyttes
forurensninger og skader på kapslingen.
- Spenningsprøveren må lagres på et tørt sted.
- Etter bruk må prøvespissene tildekkes med de
medfølgende kappene. Dette beskytter mot skader
OBS!

Etter maksimal belastning (d.v.s. etter en prøving i 30
sekunder på AC 400 V/ DC 750 V) må det legges inn
en pause på 240 sekunder!
På apparatet finnes følgende internasjonale elektriske
symboler samt symboler for indikering og betjening:
Symbol Betydning
Apparat eller utrustning for arbeide
under spenning
Trykktast
Vekselstrøm
Likestrøm
Like- og vekselstrøm
Trykktast (håndbetjent), henviser til at
den tilsvarende visning bare finner sted
når begge trykktastene betjenes
Høyredreining
Visning av dreiefeltretningen
(fasefølge). Dreiefeltretningen kan
bare vises ved 50 henholdsvis 60 Hz i
et jordet nett.

Symbol for visning av fase-
dreiefeltretningen (Høyredreining)
2. Funksjonsbeskrivelse
DUSPOL ® master er en topolet spenningsprøver i henhold
til IEC 61243-3 med optisk visning  uten innebygget
energikilde Apparatet er konstruert for for måling av like-
og vekselspenninger i spenningsområdet fra 12 V til AC
400 V/ DC 750 V. Ved likespenninger kan man med dette
apparatet foreta polaritetsprøving og ved vekselspenninger
faseprøving.
Dreiefeltretningen til et dreiestrømnett vises også,
forutsatt at midtpunktet er jordet.
Spenningsprøveren består av prøvetasterne L1 og
L2 og en forbindelseskabel .
Prøvetasteren L1 har et visningsfelt . Begge
prøvetasterne er utstyrt med en trykktast . Uten å
betjene tastene kan man måle følgende spenningstrinn
(AC eller DC): 24 V+; 24 V-; 50 V; 120 V; 400 V; 750 V.
Ved å betjene begge trykktastene kobles over på en
mindre innvendig motstand (undertrykking av induktive
og kapasitive spenninger). Derved blir også en visning
av 12 V+ og 12 V– aktivert.Videre settes også en
vibrasjonsmotor under spenning. Fra ca. 200 V
begynner denne å rotere. Med stigende spenning
øker turtallet og derved vibrasjonen, slik at man via
hånden som holder om prøvetasteren L2 kan få en
grov vurdering av spenningsnivået (f.eks. 230/ 400 V).
Varigheten av en test med redusert indre motstand
(lastprøving) er avhengig av størrelsen på spenningen
et som skal måles. For å forhindre at apparatet varmes
for sterkt opp, er det anordnet en termisk beskyttelse
(tilbakeregulering). Ved denne tilbakereguleringen
reduseres også turtallet på vibrasjonsmotoren.
Visningsfeltet
Visningssystemet består av kontrastrike lysdioder
(LED) , som viser like- og vekselspenning i trinn på
12 V; 24 V; 50 V; 120 V; 230 V; 400 V og 750 V. Ved
ikke de angitte spenningene dreier det seg om nominelle
spenninger. Ved likespenning angir lysdiodene for 12 V
og 24 V også polariteten (se avsnitt 5). En aktivering
av 12 V LED er bare mulig ved å trykke inn begge
tastene.
LCD-visning
LCD-visningen brukes til faseprøving ved

vekselstrøm og viser også dreieretningen (fasefølgen)
til et dreiestrømnett.
3. Funksjonstest
- Spenningsprøveren må bare brukes til nominelle
spenninger fra 12 V til AC 400 V/ DC 750 V!
- Spenningsprøveren må ikke settes under
spenning i mer enn 30 sekunder (Maksimal tillatt
bruksintervall = 30 s)
- Straks før bruk må spenningsprøveren
funksjonstestes!
sine - Test alle funksjonene mot kjente spenningskilder.
• Bruk for eksempel et bilbatteri for å teste
likespenning
• Bruk for eksempel en 230 V stikkontakt for å
teste vekselspenning
mot Ikke ta spenningsprøveren i bruk hvis den ikke fungerer
som den skal ved en eller flere av disse testene. Test
LCD-displayet  ved å legge prøvetasteren (L1 ) an
til en ytre leder (fase).
4. Slik prøver du vekselspenninger
- Spenningsprøveren må bare brukes i området for
nominelle spenninger fra 12 V til AC 400 V!
- Spenningsprøveren må ikke settes under spenning
i mer enn 30 sekunder
(maksimalt tillatt bruksintervall = 30 s).
- Grip med hele hånden rundt de isolerte
håndtakene og til prøvetasterne L1 og L2
.
- Legg prøvespissene  til prøvetasterne L1 og
L2 an mot målepunktene.
- Ved vekselspenninger fra og med 24 V, eller ved
betjening av begge tastene  fra og med 12 V
(lastprøve), vil plus- og minus-LED  og  lyse. I tillegg
vil alle lysdiodene lyse opp til den målte spenningen.
- Når begge tastene  betjenes, starter en
vibrasjonsmotor i prøvetasteren L2 hvis
spenningen er over ca. 200 V. Ved økende
spenning øker også turtallet på denne motoren.
Pass nøye på at du bare tar i de isolerte håndtakene til
prøvetasterne L1 og L2 . Ikke dekk til displayet og
ikke kom nær prøvespissene!
4.1 Slik prøver du fasen ved vekselspenning
- Spenningsprøveren må bare brukes ved nominell
spenning i området fra 12 V til AC 400 V!
- Faseprøving er mulig i jordet nett fra 230 V!
- La hånden slutte helt om håndtaket til
prøvetasteren L1 .
- Legg prøvespissen  til prøvetasteren L1 an
mot måleobjektet.
og
- La aldri spenningsprøveren ligge av mot spenning
i mer enn 30 sekunder!
- Hvis symbolet "R" vises på LCD-displayet ,
betyr dette at målepunktet ligger på fasen til en
vekselspenning
Pass ubetinget på å ikke berøre prøvespissen på
prøvetasteren L2 ved slik enpolig prøving!
OBS!
Visningen på LCD-displayet  kan påvirkes av
dårlige lysforhold, verneklær og isolerende forhold på
standplassen.
5. Slik prøver du likespenninger
- Nominelt frekvensområde f: 0 til 60 Hz
- Spenningsprøveren må bare brukes ved nominelle Visning av fase og dreieretning 50/ 60 Hz
spenninger i området fra 12 V til DC 750 V! - Visning av fase og dreiefeltsretning: ≥ U
- Spenningsprøveren må aldri settes under - Vibrasjonsmotor, starter ved ≥ U
spenning i mer enn 30 sekunder! - Max. tillatt brukstid 30 sekunder, 240 sekunder
- La hendene slutte helt om de isolerte håndtakene pause
og til prøvetasterne L1 og L2. - Vekt: ca. 160 g
- Legg prøvespissene  til håndtakene og an - Forbindelsesledning: ca. 900 mm
mot målepunktene. - Temperaturområde for bruk og lagring: -10 °C til
- Ved likespenninger fra og med 24 V, eller hvis +55 °C (Klimakategori N)
man trykker inn begge tastene  (lastprøve) fra - Relativ luftfuktighet: 20 % til 96 % (Klimakategori N)
og med 12 V, vil plus-  og minus-LED  lyse. - Tider for tilbakeregulering (termisk beskyttelse):
I tillegg lyser alle lysdiodene opp til den målte
Spenning
spenningen.
- Når man trykker inn begge tastene  vil en
230 V
vibrasjonsmotor i prøvetasteren L2 starte ved
spenninger over ca. 200 V. Med stigende spenning
400 V
vil turtallet til motoren.
OBS!
750 V
Pass ubetinget på at du bare holder i de isolerte
håndtakene til prøvetasterne L1 og L2 , at du
ikke dekker til visningselementene og aldri berører
prøvespissene.
5.1 Slik prøver du polariteten ved likespenning
- Spenningsprøveren må bare brukes ved nominelle
spenninger i området fra 12 V til DC 750 V!
- Spenningsprøveren må aldri settes under
spenning i mer enn 30 sekunder!
- La hendene slutte helt om håndtakene og til
prøvetasterne L1 og L2
- Legg prøvespissene til håndtakene og an
mot målepunktene.
- Lysdioden tennes hvis pluspolen til

målepunktene ligger ved håndtaket
- Lysdioden tennes hvis minuspolen til

målepunktene ligger ved håndtaket
Pass ubetinget på at du bare berører de isolerte
håndtakene til prøvetasterne L1 og L2 , at du
ikke dekker til visningselementene og ikke berører
prøvespissene.
6. Slik prøver du dreiefeltretningen (fasefølgen)
til et dreiestrømnett
- Spenningsprøveren må bare brukes ved nominelle
spenninger i området fra 12 V til AC 400 V!
- Det er mulig å prøve dreiefeltretningen i et
jordet dreiestrømnett ved vekselspenning
hovedspenning, fase mot fase) over 230 V.
- La hendene slutte helt om håndtakene og til
prøvetasterne L1 og L2.
- Legg prøvespissene  til prøvetasterne L1 og
L2 mot målepunktene.
- LED må da vise fasespennigen
- Spenningsprøveren må aldri settes under
spenning i mer enn 30 sekunder!
Når prøvespissene  legges an mot to faser i et
dreiestrømnett med dreieretning mot høyre, vil det
vises en "R" i LCD-displayet . Er dreieretningen
til de to fasene ikke mot høyre, vises intet symbol i
displayet.
En prøving av dreiefeltretningen krever alltid en
motkontroll. Hvis displayet viser at dreieretningen til
to faser er mot høyre, uføres motkontrollen ved å la
prøvespissene  bytte plass. Ved motkontrollen må
det da ikke vises noen "R" i displayet. Hvis en "R"
vises i displayet ved begge prøvene, foreligger det en
for svak jording.
OBS!
Visningen på LCD-displayet  kan påvirkes av
dårlige lysforhold, verneklær og isolerende forhold på
standplassen.
7. Generelt vedlikehold
Kapslingen rengjøres med en ren og tørr klut. Bruk ikke
løse- eller skuremidler!
8. Tekniske data
- Forskrift: topolet spenningsprøver,: IEC61243-3
- Beskyttelsesart IP 64, IEC 60529 (DIN 40050),
kan brukes under nedbør!
- Nominelt spenningsområde (spenningsklasse A):
12 V til AC 400 V/ DC 750 V
- Indre motstand, målekretsen: 180 kΩ, parallell
4,7 nF (2,35 nF)
- Indre motstand, lastkretsen – begge taster
inntrykket: ca. 3,7 kΩ...(150 kΩ)
- Strømforbruk, målekretsen: max. I 3,3 mA (400 V)
n
AC/ 4,4 mA (750 V) DC
- Strømforbruk, lastkretsen – begge taster
inntrykket: I 0,2 A (750 V)
s
- Visning av polaritet: LED +; LED -
(Håndtaket med displayet = plus-polaritet)
- Visningstrinn LED: 12 V+*, 12 V-*, 24 V+, 24 V-,
50 V, 120 V, 230 V, 400 V og 750 V (*: bare ved
inntrykking av begge tastene)
- max. visningsfeil: U ± 15 %. ELV U – 15 %
n n
230 V
n
230 V
n
Tid
30 s
9 s
2 s
