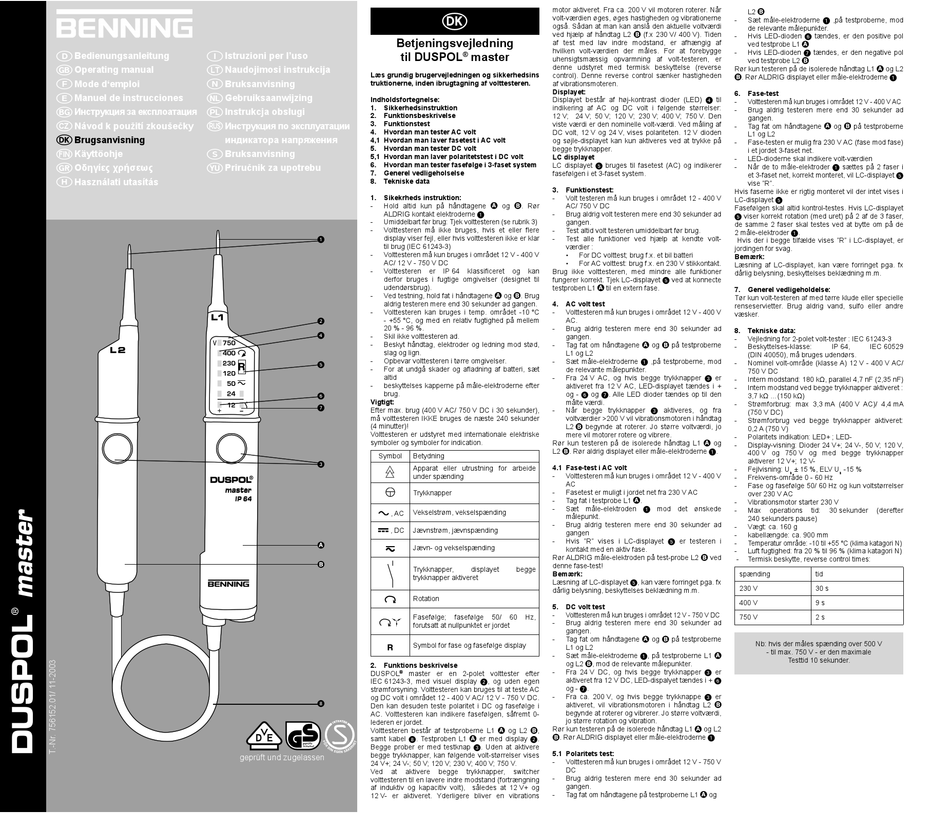

Betjeningsvejledning
til DUSPOL
Læs grundig brugervejledningen og sikkerhedsins
truktionerne, inden ibrugtagning af volttesteren.
Indholdsfortegnelse:
1. Sikkerhedsinstruktion
2. Funktionsbeskrivelse
3. Funktionstest
4. Hvordan man tester AC volt
4,1 Hvordan man laver fasetest i AC volt
5. Hvordan man tester DC volt
5,1 Hvordan man laver polaritetstest i DC volt
6. Hvordan man tester fasefølge i 3-faset system
7. Generel vedligeholselse
8. Tekniske data
1. Sikekrheds instruktion:
- Hold altid kun på håndtagene
ALDRIG kontakt elektroderne 
- Umiddelbart før brug: Tjek volttesteren (se rubrik 3)
- Volttesteren må ikke bruges, hvis et eller flere
display viser fejl, eller hvis volttesteren ikke er klar

til brug (IEC 61243-3)
- Volttesteren må kun bruges i området 12 V - 400 V
AC/ 12 V - 750 V DC
- Volttesteren
derfor bruges i fugtige omgivelser (designet til
udendørsbrug).
- Ved testning, hold fat i håndtagene
aldrig testeren mere end 30 sekunder ad gangen.
- Volttesteren kan bruges i temp. området -10 °C
- +55 °C, og med en relativ fugtighed på mellem

20 % - 96 %.

- Skil ikke volttesteren ad.
- Beskyt håndtag, elektroder og ledning mod stød,
slag og lign.
- Opbevar volttesteren i tørre omgivelser.

- For at undgå skader og afladning af batteri, sæt
altid
- beskyttelses kapperne på måle-elektroderne efter
brug.

Vigtigt:

Efter max. brug (400 V AC/ 750 V DC i 30 sekunder),
må volttesteren IKKE bruges de næste 240 sekunder
(4 minutter)!
Volttesteren er udstyret med internationale elektriske
symboler og symboler for indication.
Symbol Betydning

Apparat eller utrustning for arbeide
under spænding
Trykknapper
Vekselstrøm, vekselspænding
, AC
, DC Jævnstrøm, jævnspænding
Jævn- og vekselspænding
Trykknapper,
trykknapper aktiveret
Rotation
Fasefølge;
forutsatt at nullpunktet er jordet
Symbol for fase og fasefølge display
2. Funktions beskrivelse
DUSPOL master er en 2-polet volttester efter
®
IEC 61243-3, med visuel display , og uden egen
strømforsyning. Volttesteren kan bruges til at teste AC
og DC volt i området 12 - 400 V AC/ 12 V - 750 V DC.

Den kan desuden teste polaritet i DC og fasefølge i
AC. Volttesteren kan indikere fasefølgen, såfremt 0-
lederen er jordet.
Volttesteren består af testproberne L1
samt kabel . Testproben L1
Begge prober er med testknap . Uden at aktivere
begge trykknapper, kan følgende volt-størrelser vises
geprüft und zugelassen
24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 750 V.
Ved at aktivere
volttesteren til en lavere indre modstand (fortrængning
af induktiv og kapacitiv volt), således at 12 V+ og
12 V- er aktiveret. Yderligere bliver en vibrations
motor aktiveret. Fra ca. 200 V vil motoren roterer. Når

volt-værdien øges, øges hastigheden og vibrationerne
også. Sådan at man kan anslå den aktuelle voltværdi
ved hjælp af håndtag L2
af test med lav indre modstand, er afhængig af
hvilken volt-værdien der måles. For at forebygge
master
®
uhensigtsmæssig opvarmning af volt-testeren, er
denne udstyret med termisk beskyttelse (reverse
control). Denne reverse control sænker hastigheden
af vibrationsmoteren.
Displayet:
Displayet består af høj-kontrast dioder (LED)  til
indikering af AC og DC volt i følgende størrelser:
12 V; 24 V; 50 V; 120 V; 230 V; 400 V; 750 V. Den
viste værdi er den nominelle volt-værdi. Ved måling af
DC volt, 12 V og 24 V, vises polariteten. 12 V dioden
og søjle-displayet kan kun aktiveres ved at trykke på
begge trykknapper.
LC displayet
LC displayet  bruges til fasetest (AC) og indikerer
fasefølgen i et 3-faset system.
3. Funktionstest:
- Volt testeren må kun bruges i området 12 - 400 V
og . Rør AC/ 750 V DC
- Brug aldrig volt testeren mere end 30 sekunder ad
gangen.
- Test altid volt testeren umiddelbart før brug.
- Test alle funktioner ved hjælp at kendte volt-
værdier :
• For DC volttest; brug f.x. et bil batteri
• For AC volttest: brug f.x. en 230 V stikkontakt.
er IP 64 klassificeret og kan
Brug ikke volttesteren, med mindre alle funktioner
fungerer korrekt. Tjek LC-displayet  ved at konnecte
testproben L1 til en extern fase.
og . Brug
4. AC volt test
- Volttesteren må kun bruges i området 12 V - 400 V
AC.
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
- Tag fat om håndtagene
L1 og L2
- Sæt måle-elektroderne  ,på testproberne, mod
de relevante målepunkter.
- Fra 24 V AC, og hvis begge trykknapper  er
aktiveret fra 12 V AC, LED-displayet tændes i +
og -  og . Alle LED dioder tændes op til den
målte værdi.
- Når begge trykknapper  aktiveres, og fra
voltværdier >200 V vil vibrationsmotoren i håndtag
L2 begynde at roterer. Jo større voltværdi, jo
mere vil motorer rotere og vibrere.
Rør kun testeren på de isolerede håndtag L1
L2 . Rør aldrig displayet eller måle-elektroderne .
4.1 Fase-test i AC volt
- Volttesteren må kun bruges i området 12 V - 400 V
AC
- Fasetest er muligt i jordet net fra 230 V AC
- Tag fat i testprobe L1
- Sæt måle-elektroden  mod det ønskede
målepunkt.
- Brug aldrig testeren mere end 30 sekunder ad
gangen
- Hvis "R" vises i LC-displayet  er testeren i
kontakt med en aktiv fase.
Rør ALDRIG måle-elektroden på test-probe L2
denne fase-test!
displayet begge
Bemærk:
Læsning af LC-displayet , kan være forringet pga. fx
dårlig belysning, beskyttelses beklædning m.m.
5. DC volt test
- Volttesteren må kun bruges i området 12 V - 750 V DC
fasefølge 50/ 60 Hz,
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
- Tag fat om håndtagene
L1 og L2
- Sæt måle-elektroderne , på testproberne L1
og L2 , mod de relevante målepunkter.
- Fra 24 V DC, og hvis begge trykknapper  er
aktiveret fra 12 V DC, LED-dispalyet tændes i + 
og - .
- Fra ca. 200 V, og hvis begge trykknappe  er
aktiveret, vil vibrationsmotoren i håndtag L2
begynde at roterer og vibrerer. Jo større voltværdi,
jo større rotation og vibration.
Rør kun testeren på de isolerede håndtag L1
og L2 ,
. Rør ALDRIG displayet eller måle-elektroderne 
er med display .
5.1 Polaritets test:
- Volttesteren må kun bruges i området 12 V - 750 V
DC
begge trykknapper, switcher
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
- Tag fat om håndtagene på testproberne L1
L2
- Sæt måle-elektroderne  ,på testproberne, mod
de relevante målepunkter.
(f.x 230 V/ 400 V). Tiden
- Hvis LED-dioden  tændes, er den positive pol
ved testprobe L1
- Hvis LED-dioden  tændes, er den negative pol
ved testprobe L2
Rør kun testeren på de isolerede håndtag L1
. Rør ALDRIG displayet eller måle-elektroderne 
6. Fase-test
- Volttesteren må kun bruges i området 12 V - 400 V AC
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
- Tag fat om håndtagene
L1 og L2
- Fase-testen er mulig fra 230 V AC (fase mod fase)
i et jordet 3-faset net.
- LED-dioderne skal indikere volt-værdien
- Når de to måle-elektroder  sættes på 2 faser i
et 3-faset net, korrekt monteret, vil LC-displayet 
vise "R".
Hvis faserne ikke er rigtig monteret vil der intet vises i
LC-displayet 
Fasefølgen skal altid kontrol-testes. Hvis LC-displayet
 viser korrekt rotation (med uret) på 2 af de 3 faser,
de samme 2 faser skal testes ved at bytte om på de
2 måle-elektroder .
Hvis der i begge tilfælde vises "R" i LC-displayet, er
jordingen for svag.
Bemærk:
Læsning af LC-displayet, kan være forringet pga. fx
dårlig belysning, beskyttelses beklædning m.m.
7. Generel vedligeholdelse:
Tør kun volt-testeren af med tørre klude eller specielle
renseservietter. Brug aldrig vand, sulfo eller andre
væsker.
8. Tekniske data:
- Vejledning for 2-polet volt-tester : IEC 61243-3
og på testproberne
- Beskyttelses-klasse:
(DIN 40050), må bruges udendørs.
- Nominel volt-område (klasse A) 12 V - 400 V AC/
750 V DC
- Intern modstand: 180 kΩ, parallel 4,7 nF (2,35 nF)
- Intern modstand ved begge trykknapper aktiveret :
3,7 kΩ ...(150 kΩ)
- Strømforbrug: max 3,3 mA (400 V AC)/ 4,4 mA
(750 V DC)
- Strømforbrug ved begge trykknapper aktiveret:
0,2 A (750 V)
- Polaritets indikation: LED+ ; LED-
og
- Display-visning: Dioder 24 V+; 24 V-, 50 V; 120 V,
400 V og 750 V og med begge trykknapper
aktiverer 12 V+; 12 V-
- Fejlvisning: U ± 15 %, ELV U
n
- Frekvens-område 0 - 60 Hz
- Fase og fasefølge 50/ 60 Hz og kun voltstørrelser
over 230 V AC
.
- Vibrationsmotor starter 230 V
- Max operations tid:
240 sekunders pause)
- Vægt: ca. 160 g
- kabellængde: ca. 900 mm
- Temperatur område: -10 til +55 °C (klima katagori N)
- Luft fugtighed: fra 20 % til 96 % (klima katagori N)
ved
- Termisk beskytte, reverse control times:
spænding tid
230 V 30 s
400 V 9 s
750 V 2 s
og på testproberne
Nb: hvis der måles spænding over 500 V
- til max. 750 V - er den maximale
Testtid 10 sekunder.
og L2
og
og L2
og på testproberne
IP 64, IEC 60529
-15 %
n
30 sekunder (derefter
