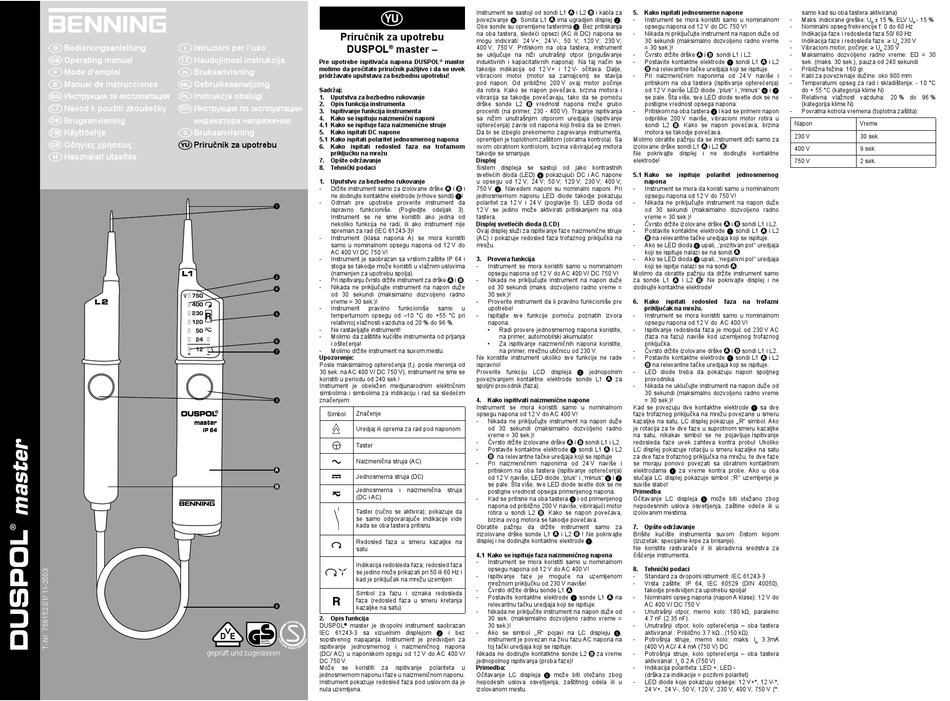

Priručnik za upotrebu
DUSPOL master –
®
Pre upotrebe ispitivača napona DUSPOL ® master
molimo da pročitate priručnik pažljivo i da se uvek
pridržavate uputstava za bezbednu upotrebu!
Sadržaj:
1. Uputstva za bezbedno rukovanje
2. Opis funkcija instrumenta
3. Ispitivanje funkcija instrumenta
4. Kako se ispituju naizmenični naponi
4.1 Kako se ispituje faza naizmenične struje
5. Kako ispitati DC napone
5.1 Kako ispitati polaritet jednosmernog napona
6. Kako ispitati redosled faza na trofaznom
priključku na mrežu
7. Opšte održavanje
8. Tehnički podaci
1. Uputstvo za bezbedno rukovanje
- Držite instrument samo za izolovane drške i
ne dodirujte kontaktne elektrode (vrhove sondi) !
- Odmah pre upotrebe proverite instrument da

ispravno funkcioniše. (Pogledjte odeljak
Instrument se ne sme koristiti ako jedna od
nekoliko funkcija ne radi, ili ako instrument nije
spreman za rad (IEC 61243-3)!
- Instrument (klasa napona A) se mora koristiti
samo u nominalnom opsegu napona od 12 V do
AC 400 V/ DC 750 V!
- Instrument je saobrazan sa vrstom zaštite IP 64 i
stoga se takodje može koristiti u vlažnim uslovima
(namenjen za upotrebu spolja).

- Pri ispitivanju čvrsto držite instrument za drške
- Nikada ne priključujte instrument na napon duže

od 30 sekundi (maksimalno dozvoljeno radno
vreme = 30 sek.)!
- Instrument pravilno funkcioniše samo
 temperturnom opsegu od –10 °C do +55 °C pri
relativnoj vlažnosti vazduha od 20 % do 96 %.
- Ne rastavljajte instrument!
- Molimo da zaštitite kućište instrumenta od prljanja

i oštećenja!
- Molimo držite instrument na suvom mestu.

Upozorenje:
Posle maksimalnog opterećenja (t.j. posle merenja od
30 sek. na AC 400 V/ DC 750 V), instrument ne sme se
koristiti u periodu od 240 sek.!
Instrument je obeležen medjunarodnim električnim
simbolima i simbolima za indikaciju i rad sa sledećim
značenjem:

Značenje
Simbol
Uredjaj ili oprema za rad pod naponom
Taster
Naizmenična struja (AC)
Jednosmerna struja (DC)
Jednosmerna i naizmenična struja
(DC i AC)
Taster (ručno se aktivira); pokazuje da
se samo odgovarajuče indikacije vide
kada se oba tastera pritisnu
Redosled faza u smeru kazaljke na
satu
Indikacija redosleda faza; redosled faza
se jedino može prikazati pri 50 ili 60 Hz i
kad je priključak na mrežu uzemljen
Simbol za fazu i oznaka redosleda
faza (redosled faza u smeru kretanja
 kazaljke na satu)
2. Opis funkcija
DUSPOL master je dvopolni instrument saobrazan
®
IEC 61243-3 sa vizuelnim displejom  i bez
sopstvenog napajanja. Instrument je predvidjen za
ispitivanje jednosmernog i naizmeničnog napona
(DC/ AC) u naponskom opsgu od 12 V do AC 400 V/
DC 750 V.
Može se koristiti za ispitivanje polariteta
jednosmernom naponu i faze u naizmeničnom naponu.
Instrument pokazuje redosled faza pod uslovom da je
nula uzemljena.
5.
Instrument se sastoji od sondi L1 i L2 i kabla za
povezivanje . Sonda L1 ima ugradjen displej . -
Obe sonde su opremljene tasterima . Bez pritiskanja
na oba tastera, sledeći opsezi (AC ili DC) napona se -
mogu indicirati: 24 V+; 24 V-; 50 V; 120 V; 230 V;
400 V; 750 V. Pritiskom na oba tastera, instrument
se uključuje na niži unutrašnji otpor (prigušivanje -
induktivnih i kapacitativnih napona). Na taj način se -
takodje indikacija od 12 V+ i 12 V- očitava. Dalje,
vibracioni motor (motor sa zamajcem) se stavlja -
pod napon. Od približno 200 V ovaj motor počinje
da rotira. Kako se napon povečava, brzina motora i
vibracija sa takodje povečavaju, tako da se pomoću
drške sonde L2 vrednost napona može grubo
proceniti (na primer, 230 - 400 V). Trajanje ispitivanja -
sa nižim unutrašnjim otporom uredjaja (ispitivanje
opterećenja) zavisi od napona koji treba da se izmeri.
Da bi se izbeglo prekomerno zagrevanje instrumenta,
opremljen je toplotnom zaštitom (obratna kontrola). Sa Molimo obratite pažnju da se instrument drži samo za
ovom obratnom kontrolom, brzina vibrirajućeg motora izolovane drške sondi L1
takodje se smanjuje. Ne pokrivajte displej i ne dodirujte kontaktne
Displej elektrode!
Sistem displeja se sastoji od jako kontrastnih
5.1 Kako
svetlećih dioda (LED)  pokazujući DC i AC napone
u opsegu od 12 V; 24 V; 50 V; 120 V; 230 V; 400 V;
i 750 V . Navedeni naponi su nominalni naponi. Pri -
jednosmernom naponu LED diode takodje pokazuju
polaritet za 12 V i 24 V (poglavlje 5). LED dioda od -
3). 12 V se jedino može aktivirati pritiskanjem na oba
tastera.
Displej svetlećih dioda (LCD) -
Ovaj displej služi za ispitivanje faze naizmenične struje -
(AC) i pokazuje redosled faza trofaznog priključka na
mrežu. -
3. Provera funkcija -
- Instrument se mora koristiti samo u nominalnom
opsegu napona od 12 V do AC 400 V/ DC 750 V! Molimo da obratite pažnju da držite instrument samo
i . - Nikada ne priključujte instrument na napon duže za sonde L1
od 30 sekundi (maks. dozvoljeno radno vreme = dodirujte kontaktne elektrode!
30 sek.)!
- Proverite instrument da li pravilno funkcioniše pre 6.
u upotrebe!
- Ispitajte sve funkcije pomoću poznatih izvora -
napona.
• Radi provere jednosmernog napona koristite, -
na primer, automobilski akumulator.
• Za ispitivanje naizmeničnih napona koristite,
na primer, mrežnu utičnicu od 230 V. -
Ne koristite instrument ukoliko sve funkcije ne rade -
ispravno!
Proverite funkciju LCD displeja  jednopolnim -
povezivanjem kontaktne elektrode sonde L1 za
spoljni provodnik (faza). -
4. Kako ispitivati naizmenične napone
Instrument se mora koristiti samo u nominalnom Kad se povezuju dve kontaktne elektrode  sa dve
opsegu napona od 12 V do AC 400 V! faze trofaznog priključka na mrežu povezane u smeru
- Nikada ne priključujte instrument na napon duže kazaljke na satu, LC displej pokazuje ‚„R" simbol. Ako
od 30 sekundi (maksimalno dozvoljeno radno je rotacija za te dve faze u suprotnom smeru kazaljke
vreme = 30 sek.)! na satu, nikakav simbol se ne pojavljuje.Ispitivanje
- Čvrsto držite izolovane drške i sondi L1 i L2. redosleda faze uvek zahteva kontra probu! Ukoliko
- Postavite kontaktne elektrode  sondi L1 i L2 LC displej pokazuje rotaciju u smeru kazaljke na satu
na relevantne tačke uredjaja koji se ispituje za dve faze trofaznog priključka na mrežu, te dve faze
- Pri naizmeničnim naponima od 24 V naviše i se moraju ponovo povezati sa obratnim kontaktnim
pritiskom na oba tastera (ispitivanje opterećenja) elektrodama  za vreme kontra probe. Ako u oba
od 12 V naviše, LED diode ‚'plus'' i ‚'minus''  i  slučaja LC displej pokazuje simbol ‚'R'' uzemljenje je
se pale. Šta više, sve LED diode svetle dok se ne suviše slabo!
Primedba
postigne vrednost opsega primenjenog napona.
- Kad se pritisne na oba tastera  i od primenjenog Očitavanje LC displeja  može biti otežano zbog
napona od približno 200 V naviše, vibrirajući motor nepodesnnih uslova osvetljenja, zaštine odeće ili u
rotira u sondi L2 . Kako se napon povećava, izolovanim mestima.
brzina ovog motora se takodje povećava.
Obratite pažnju da držite instrument samo za 7.
inzolovane drške sonde L1 i L2 ! Ne pokrivajte Brišite kućište instrumenta suvom čistom krpom
displej i ne dodirujte kontaktne elektrode . (izuzetak: specijalne krpe za brisanje).
Ne koristite rastvarače i/ ili abradivna sredstva za
4.1 Kako se ispituje faza naizmeničnog napona čišćenje instrumenta.
- Instrument se mora koristiti samo u nominalnom
opsegu napona od 12 V do AC 400 V! 8.
- Ispitivanje faze je moguće na uzemljenom -
mrežnom priključku od 230 V naviše! -
- Čvrsto držite dršku sonde L1 .
- Postavite kontaktne elektrode  sonde L1 na -
relevantnu tačku uredjaja koji se ispituje.
- Nikada ne priključite instrument na napon duže od -
30 sek. (maksimialno dozvoljeno radno vreme =
30 sek.)! -
- Ako se simbol ‚„R" pojavi na LC displeju ,
instrument je povezan na živu fazu AC napona na -
toj tački uredjaja koji se ispituje.
Nikada ne dodirujte kontatktne sonde L2 za vreme -
jednopolnog ispitivanja (proba faze)!
Primedba:
u -
Očitavanje LC displeja  može biti otežano zbog
nepodesih uslova osvetljenja, zaštitnog odela ili u -
izolovanom mestu.
Kako ispitati jednosmerne napone
samo kad su oba tastera aktivirana)
Instrument se mora koristiti samo u nominalnom - Maks. indicirane greške: U
opsegu napona od 12 V do DC 750 V! - Nominalni opseg frekvencije f: 0 do 60 Hz
Nikada ni priključujte instrument na napon duže od Indikacija faze i redosleda faza 50/ 60 Hz
30 sekundi (maksimalno dozvoljeno radno vreme - Indikacija faze i redosleda faze: ≥ U
= 30 sek.)! - Vibracioni motor, počinje: ≥ U
Čvrsto držite drške i sondi L1 i L2. - Maksimalno dozvoljeno radno vreme: ED = 30
Postavite kontaktne elektrode  sondi L1 i L2 sek. (maks. 30 sek.), pauza od 240 sekundi
na relevantne tačke uredjaja koji se ispituje. - Približna težina: 160 gr.
Pri naizmeničnim naponima od 24 V naviše i - Kabl za povezivnaje dužine: oko 900 mm
pritiskom na oba tastera (ispitivanje opterećenja) - Temperaturni opseg za rad i skladištenje: - 10 °C
od 12 V naviše LED diode ‚'plus'' i ‚'minus''  i  do + 55 °C (kategorija klime N)
se pale. Šta više, sve LED diode svetle dok se ne - Relativna vlažnost vazduha: 20 % do 96 %
postigne vrednost opsega napona. (kategorija klime N)
Pritiskom na oba tastera  i kad se primeni napon - Povratna kotrola vremena (toplotna zaštita):
odprilike 200 V naviše, vibracioni motor rotira u
Napon
sondi L2 . Kako se napon povećava, brzina
motora se takodje povećava.
230 V
i L2 !
400 V
750 V
se ispituje polaritet jednosmernog
napona
Instrument se mora da koristi samo u nominalnom
opsegu napona od 12 V do 750 V!
Nikada ne priključujte instrument na napon duže
od 30 sekundi (maksimalno dozvoljeno radno
vreme = 30 sek.)!
Čvrsto držite izolovane drške i sondi L1 i L2.
Postavite kontaktne elektrode  sondi L1 i L2
na relevantne tačke uredjaja koji se ispituje.
Ako se LED dioda  upali, ‚'pozitivan pol'' uredjaja
koji se ispituje nalazi se na sondi .
Ako se LED dioda  upali, ‚'negativni pol'' uredjaja
koji se ispitje nalazi se na sondi .
i L2 ! Ne pokrivajte displej i ne
Kako ispitati redosled faza na trofazni
priključak na mrežu.
Instrument se mora koristiti samo u nominalnom
opsegu napona od 12 V do AC 400 V!
Ispitivanje redosleda faza je moguć od 230 V AC
(faza na fazu) naviše kod uzemljenog trofaznog
priključka.
Čvrsto držite izolovane drške i sondi L1 i L2.
Postavite kontaktne elektrode  sondi L1 i L2
na relevantne tačke uredjaja koji se ispituje.
LED diode treba da pokazuju napon spoljneg
provodnika.
Nikada ne uklučujte instrument na napon duže od
30 sekundi (maksimalno dozvoljeno radno vreme
= 30 sek.)!
Opšte održavanje
Tehnički podaci
Standard za dvopolni istrument: IEC 61243-3
Vrsta zaštite: IP 64, IEC 60529 (DIN 40050),
takodje predvidjen za upotrebu spolja!
Nominalni opseg napona (napon A klase): 12 V do
AC 400 V/ DC 750 V
Unutrašnji otpor, merno kolo: 180 kΩ, paralelno
4.7 nF (2.35 nF).
Unutrašnji otpor, kolo opterećenja – oba tastera
aktivirana! : Približno 3.7 kΩ...(150 kΩ)
Potrošnja struje, merno kolo: maks. I 3.3mA
n
(400 V) AC/ 4.4 mA (750 V) DC
Potrošnja struje, kolo opterećenja – oba tastera
aktivirana!: I 0.2 A (750 V)
s
Indikacija polariteta: LED +; LED -
(drška za indikacije = pozitvni polaritet)
LED diode koje pokazuju opsege: 12 V+*, 12 V-*,
24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 750 V (*:
± 15 %, ELV U - 15 %
n n
230 V
n
230 V
n
Vreme
30 sek.
9 sek.
2 sek.
