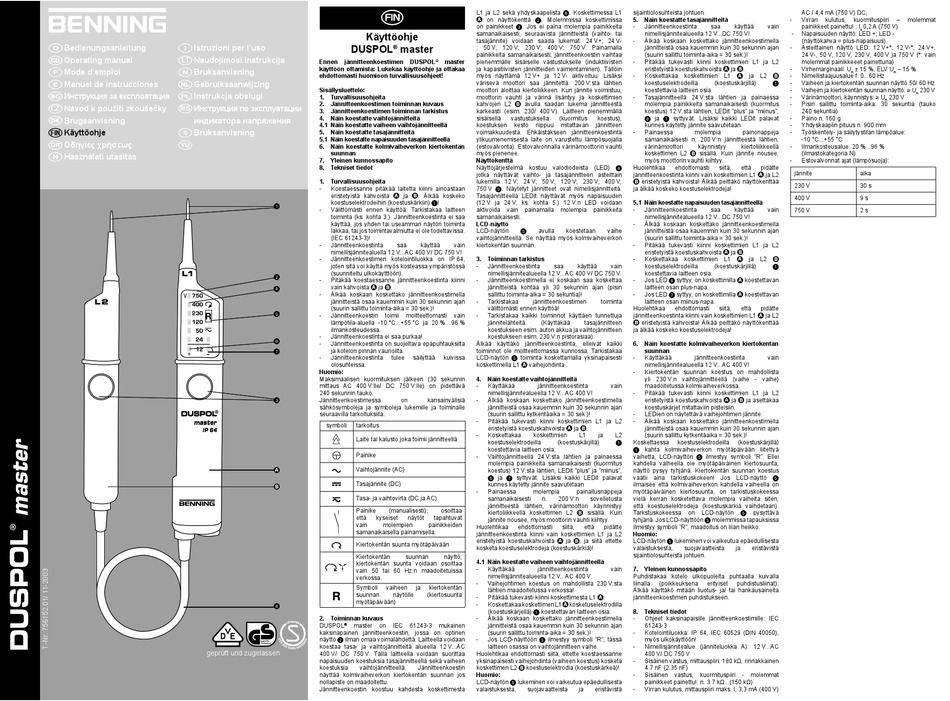

Käyttöohje
DUSPOL master
®
Ennen jännitteenkoestimen DUSPOL ® master
käyttöön ottamista: Lukekaa käyttöohje ja ottakaa
ehdottomasti huomioon turvallisuusohjeet!
Sisällysluettelo:
1. Turvallisuusohjeita
2. Jännitteenkoestimen toiminnan kuvaus
3. Jännitteenkoestimen toiminnan tarkistus
4. Näin koestatte vaihtojännitteitä
4.1 Näin koestatte vaiheen vaihtojännitteellä
5. Näin koestatte tasajännitteitä
5.1 Näin koestatte napaisuuden tasajännitteellä
6. Näin koestatte kolmivaiheverkon kiertokentän
suunnan
7. Yleinen kunnossapito
8. Tekniset tiedot
1. Turvallisuusohjeita
- Koestaessanne pitäkää laitetta kiinni ainoastaan
eristetyistä kahvoista ja . Älkää koskeko
koestuselektrodeihin (koestuskärkiin) !

- Välittömästi ennen käyttöä: Tarkistakaa laitteen
toiminta (ks. kohta 3.). Jännitteenkoestinta ei saa
käyttää, jos yhden tai useamman näytön toiminta
lakkaa, tai jos toimintavalmiutta ei ole todettavissa.
(IEC 61243-3)!
- Jännitteenkoestinta saa käyttää
nimellisjännitealuella 12 V...AC 400 V/ DC 750 V!
- Jännitteenkoestimen kotelointiluokka on IP 64,
joten sitä voi käyttä myös kosteassa ympäristössä
(suunniteltu ulkokäytttöön).

- Pitäkää koestaessanne jännitteenkoestinta kiinni
vain kahvoista ja .

- Älkää koskaan koskettako jännitteenkoestimella
jännitteistä osaa kauemmin kuin 30 sekunnin ajan
(suurin sallittu toiminta-aika = 30 sek.)!
 - Jännitteenkoestin toimii moitteettomasti
lämpötila-aluella -10 °C...+55 °C ja 20 %...96 %
ilmankosteudessa.
- Jännitteenkoestinta ei saa purkaa!

- Jännitteenkoestinta on suojeltava epäpuhtauksilta
ja kotelon pinnan vaurioilta.

- Jännitteenkoestinta tulee säilyttää kuivissa
olosuhteissa.
Huomio:
Maksimaalisen kuormituksen jälkeen (30 sekunnin
mittaus AC 400 V:lle/ DC 750 V:lle) on pidettävä
240 sekunnin tauko.
Jännitteenkoestimessa on kansainvälisiä

sähkösymboleja ja symboleja lukemille ja toiminalle
seuraavilla tarkoituksilla:
symboli tarkoitus
Laite tai kalusto joka toimii jännitteellä
Painike
Vaihtojännite (AC)
Tasajännite (DC)
Tasa- ja vaihtovirta (DC ja AC)
Painike (manualisesti); osoittaa
että kyseiset näytöt tapahtuvat
vain molempien painikkeiden
samanaikaisella painamisella.
Kiertokentän suunta myötäpäivään
Kiertokentän suunnan näyttö;
kiertokentän suunta voidaan osoittaa
vain 50 tai 60 Hz:n maadoitetuissa
verkossa.
Symboli vaiheen ja kiertokentän
suunnan näytölle (kiertosuunta
myötäpäivään)

2. Toiminnan kuvaus
DUSPOL master on IEC 61243-3 mukainen
®
kaksinapainen jännitteenkoestin, jossa on optinen
näyttö  ilman omaa voimalähdettä. Laitteella voidaan
koestaa tasa- ja vaihtojännitteitä alueella 12 V...AC
400 V/ DC 750 V. Tällä laitteella voidaan suorittaa
napaisuuden koestuksia tasajännitteellä sekä vaiheen
koestuksia vaihtojännitteellä. Jännitteenkoestin
näyttää kolmivaiheverkon kiertokentän suunnan jos
nollapiste on maadoitettu.
Jännitteenkoestin koostuu kahdesta koskettimesta
L1 ja L2 sekä yhdyskaapelista . Koskettimessa L1
on näyttökenttä . Molemmissa koskettimissa
on painikkeet . Jos ei paina molempia painikkeita
samanaikaisesti, seuraavista jännitteistä (vaihto- tai
tasajännite) voidaan saada lukemat: 24 V+; 24 V-
; 50 V; 120 V; 230 V; 400 V; 750 V. Painamalla
painikkeita samanaikaisesti, jännitteenkoestin vaihtaa
pienemmälle sisäiselle vastustukselle (induktiivisten
ja kapasitiivisten jännitteiden vaimentaminen). Tällöin
myös näyttämä 12 V+ ja 12 V- aktivoituu. Lisäksi
värisevä moottori saa jännitettä. 200 V:sta lähtien
moottori aloittaa kiertoliikkeen. Kun jännite voimistuu,
moottorin vauhti ja värinä lisäntyy ja koskettimien
kahvojen L2 avulla saadan lukema jännitteestä
karkeasti (esim. 230/ 400 V). Laitteen pienemmällä
sisäisellä vastustuksella (kuormitus koestus),
koestuksen kesto riippuu mitattavan jännitteen
voimakkuudesta. Ehkäistäkseen jännitteenkoestintä
ylikuumenemisesta laite on varustettu lämpösuojalla
(estovalvonta). Estovalvonnalla värinämoottorin vauhti
myös pienenee.
Näyttökenttä
Näyttöjärjestelmä kostuu valodiodeista (LED) 
jotka näyttävät vaihto- ja tasajännitteen asteittain
lukemilla 12 V; 24 V; 50 V; 120 V; 230 V; 400 V;
750 V . Näytetyt jännitteet ovat nimellisjännitteitä.
Tasajännitteellä LEDit näyttävät myös napaisuuden
(12 V ja 24 V, ks. kohta 5.) 12 V:n LED voidaan
aktivoida vain painamalla molempia painikkeita
samanaikaisesti.
LCD-näyttö
LCD-näytön avulla koestetaan vaihe

vaihtojännitteellä. Se näyttää myös kolmivaiheverkon
vain kiertokentän suunnan.
3. Toiminnan tarkistus
- Jännitteenkoestinta saa käyttää vain
nimellisjännitealueella 12 V...AC 400 V/ DC 750 V.
- Jännitteenkoestimella ei koskaan saa koskettaa
jännitteistä kohtaa yli 30 sekunnin ajan (pisin
sallittu toiminta-aika = 30 sekuntia)!
- Tarkistakaa jännitteenkoestimen toiminta
välittömästi ennen käyttöä!
vain - Tarkistakaa kaikki toiminnot käyttäen tunnettuja
jännitelähteitä. (Käyttäkää tasajännitteen
koestukseen esim. auton akkua ja vaihtojännitteen
koestukseen esim. 230 V:n pistorasiaa).
Älkää käyttäkö jännitteenkoestinta, elleivät kaikki
toiminnot ole moitteettomassa kunnossa. Tarkistakaa
LCD-näytön  toiminta koskettamalla yksinapaisesti
koskettimella L1 vaihejohdinta .
4. Näin koestatte vaihtojännitteitä
- Käyttäkää jännitteenkoestinta vain
nimellisjännitealueella 12 V...AC 400 V!
- Älkää koskaan koskettako jännitteenkoestimella
jännitteistä osaa kauemmin kuin 30 sekunnin ajan
(suurin sallittu kytkentäaika = 30 sek.)!
- Pitäkää tukevasti kiinni koskettimien L1 ja L2
eristetyistä koestuskahvoista ja .
- Koskettakaa koskettimien L1 ja L2
koestuselektrodeilla (koestuskärjillä)

koestettavia laitteen osia.
- Vaihtojännitteellä 24 V:sta lähtien ja painaessa
molempia painikkeita samanaikaisesti (kuormitus
koestus) 12 V:sta lähtien, LEDit "plus" ja "miinus",
 ja  syttyvät. Lisäksi kaikki LEDit palavat
kunnes käytetty jännite saavutetaan
- Painaessa molempia painallusnappeja
samanaikaisesti n. 200 V:n sovelletusta
jännitteestä lähtien, värinämoottori käynnistyy
kiertoliikkeellä koskettimen L2 sisällä. Kuin
jännite nousee, myös moottorin vauhti kiihtyy.
Huolehtikaa ehdottomasti siitä, että pidätte
jännitteenkoestinta kiinni vain koskettimien L1 ja L2
eristetyistä koestuskahvoista ja , ja siitä ettette
kosketa koestuselektrodeja (koestuskärkiä)!
4.1 Näin koestatte vaiheen vaihtojännitteellä
- Käyttäkää jännitteenkoestinta vain
nimellisjännitealueella 12 V...AC 400 V.
- Vaihejohtimen koestus on mahdollista 230 V:sta
lähtien maadoitetussa verkossa!
- Pitäkää tukevasti kiinni koskettimesta L1 .
- Koskettakaa koskettimen L1 kosketuselektrodilla
(koestuskärjellä)  koestettavan laitteen osia.
- Älkää koskaan koskettako jännitteenkoestimella
jännitteistä osaa kauemmin kuin 30 sekunnin ajan
(suurin sallittu toiminta-aika = 30 sek.)!
- Jos LCD-näyttöön  ilmestyy symboli "R", tässä
laitteen osassa on vaihtojännitteen vaihe.
Huolehtikaa ehdottomasti siitä, ettette koestaessanne
yksinapaisesti vaihejohdinta (vaiheen koestus) kosketa
koskettimen L2 koestuselektrodia (koestuskärkeä)!
Huomio:
LCD-näytön  lukeminen voi vaikeutua epäedullisesta
valaistuksesta, suojavaatteista ja eristävistä
sijaintiolosuhteista johtuen. AC / 4,4 mA (750 V) DC,
5. Näin koestatte tasajännitteitä
- Virran
- Jännitteenkoestinta saa käyttää vain painikkeet painettu! : I
nimellisjännitealueella 12 V...DC 750 V! - Napaisuuden näyttö: LED +; LED -
- Älkää koskaan koskettako jännitteenkoestimella (näyttökahva = plus-napaisuus)
jännitteistä osaa kauemmin kuin 30 sekunnin ajan - Asteittainen näyttö LED: 12 V+*, 12 V-*, 24 V+,
(suurin sallittu toiminta-aika = 30 sek.)! 24 V-, 50 V, 120 V, 230 V, 400 V ja 750 V (*: vain
- Pitäkää tukevasti kiinni koskettimien L1 ja L2 molemmat painikkeeet painettuna)
eristetyistä koestuskahvoista ja . - Virhemarginaali: U
- Koskettakaa koskettimien L1 ja L2 - Nimellistaajuusalue f: 0...60 Hz
koestuselektrodeilla (koestuskärjillä) - Vaiheen ja kiertokentän suunnan näyttö 50/ 60 Hz

koestettavia laitteen osia. - Vaiheen ja kiertokentän suunnan näyttö: ≥ U
- Tasajännitteellä 24 V:sta lähtien ja painaessa - Värinämoottori, käynnistys: ≥ U
molempia painikkeita samanaikaisesti (kuormitus - Pisin sallittu toiminta-aika: 30 sekuntia (tauko
koestus) 12 V:sta lähtien, LEDit "plus" ja "miinus", 240 sekuntia)
 ja  syttyvät. Lisäksi kaikki LEDit palavat - Paino n. 160 g
kunnes käytetty jännite saavutetaan. - Yhdyskaaplin pituus n. 900 mm
- Painaessa molempia painonappeja - Työskentely- ja säilytystilan lämpöalue:
samanaikaisesti n. 200 V:n jännitteestä lähtien, -10 °C...+55 °C
värinämoottori käynnistyy kiertoliikkeellä - Ilmankosteusalue: 20 %...96 %
koskettimen L2 sisällä. Kuin jännite nousee, (ilmastokategoria N)
myös moottorin vauhti kiihtyy. - Estovalvonnat ajat (lämpösuoja):
Huolehtikaa ehdottomasti siitä, että pidätte
jännite
jännitteenkoestinta kiinni vain koskettimien L1 ja L2
eristetyistä kahvoista! Älkää peittäkö näyttökenttää
230 V
ja älkää koskeko koestuselektrodeja!
400 V
5.1 Näin koestatte napaisuuden tasajännitteellä
- Jännitteenkoestinta saa käyttää vain 750 V
nimellisjännitealueella 12 V...DC 750 V!
- Älkää koskaan koskettako jännitteenkoestimella
jännitteistä osaa kauemmin kuin 30 sekunnin ajan
(suurin sallittu toiminta-aika = 30 sek.)!
- Pitäkää tukevasti kiinni koskettimien L1 ja L2
eristetyistä koestuskahvoista ja .
- Koskettakaa koskettimien L1 ja L2
koestuselektrodeilla (koestuskärjillä)

koestettavia laitteen osia.
- Jos LED  syttyy, on koskettimilla koestettavan
laitteen osan plus-napa.
- Jos LED  syttyy, on koskettimilla koestettavan
laitteen osan miinus-napa.
Huolehtikaa ehdottomasti siitä, että pidätte
jännitteenkoestinta kiinni vain koskettimien L1 ja L2
eristetyistä kahvoista! Älkää peittäkö näyttökenttää
ja älkää koskeko koestuselektrodeja!
6. Näin koestatte kolmivaiheverkon kiertokentän
suunnan
- Käyttäkää jännitteenkoestinta vain
nimellisjännitealueella 12 V...AC 400 V!
- Kiertokentän suunnan koestus on mahdollista
yli 230 V:n vaihtojännitteellä (vaihe - vaihe)
maadoitetussa kolmivaiheverkossa.
- Pitäkää tukevasti kiinni koskettimien L1 ja L2
eristetyistä koestuskahvoista ja ja asettakaa
koestuskärjet mitattaviin pisteisiin.
- LEDien on näytettävä vaihejohtimen jännite.
- Älkää koskaan koskettako jännitteenkoestimella
jännitteistä osaa kauemmin kuin 30 sekunnin ajan
(suurin sallittu kytkentäaika = 30 sek.)!
Koskettaessa koestuselektrodeilla (koestuskärjillä)
 kahta kolmivaiheverkon myötäpäivään liitettyä
vaihetta, LCD-näyttön  ilmestyy symboli "R". Ellei
kahdella vaiheella ole myötäpäiväinen kiertosuunta,
näyttö pysyy tyhjänä. Kiertokentän suunnan koestus
vaatii aina tarkistuskokeen! Jos LCD-näyttö 
ilmaisee että kolmivaiheverkon kahdella vaiheella on
myötäpäiväinen kiertosuunta, on tarkistuskokeessa
vielä kerran kosketettava molempia vaiheita siten,
että koestuselektrodeja (koestuskärkiä vaihdetaan).
Tarkstuskokeessa on LCD-näytön pysyttävä

tyhjänä. Jos LCD-näyttöön  molemmissa tapauksissa
ilmestyy symboli "R", maadoitus on liian heikko.
Huomio:
LCD-näytön  lukeminen voi vaikeutua epäedullisesta
valaistuksesta, suojavaatteista ja eristävistä
sijaintiolosuhteista johtuen.
7. Yleinen kunnossapito
Puhdistakaa kotelo ulkopuolelta puhtaalla kuivalla
liinalla (poikkeuksena erityiset puhdistusliinat).
Älkää käyttäkö mitään liuotus- ja/ tai hankausaineita
jännitteenkoestimen puhdistukseen.
8. Tekniset tiedot
- Ohjeet kaksinapaisille jännitteenkoestimille: IEC
61243-3
- Kotelointiluokka: IP 64, IEC 60529 (DIN 40050),
myös ulkokäyttöön!
- Nimellisjännitealue (jänniteluokka A): 12 V...AC
400 V/ DC 750 V
- Sisäinen vastus, mittauspiiri: 180 kΩ, rinnakkainen
4.7 nF (2.35 nF)
- Sisäinen vastus, kuormituspiiri - molemmat
painikkeet painettu!: n. 3.7 kΩ...(150 kΩ)
- Virran kulutus, mittauspiiri maks. I 3,3 mA (400 V)
n
kulutus, kuormituspiiri – molemmat
0,2 A (750 V)
s
± 15 %, ELV U – 15 %
n n
230 V
n
230 V
n
aika
30 s
9 s
2 s
