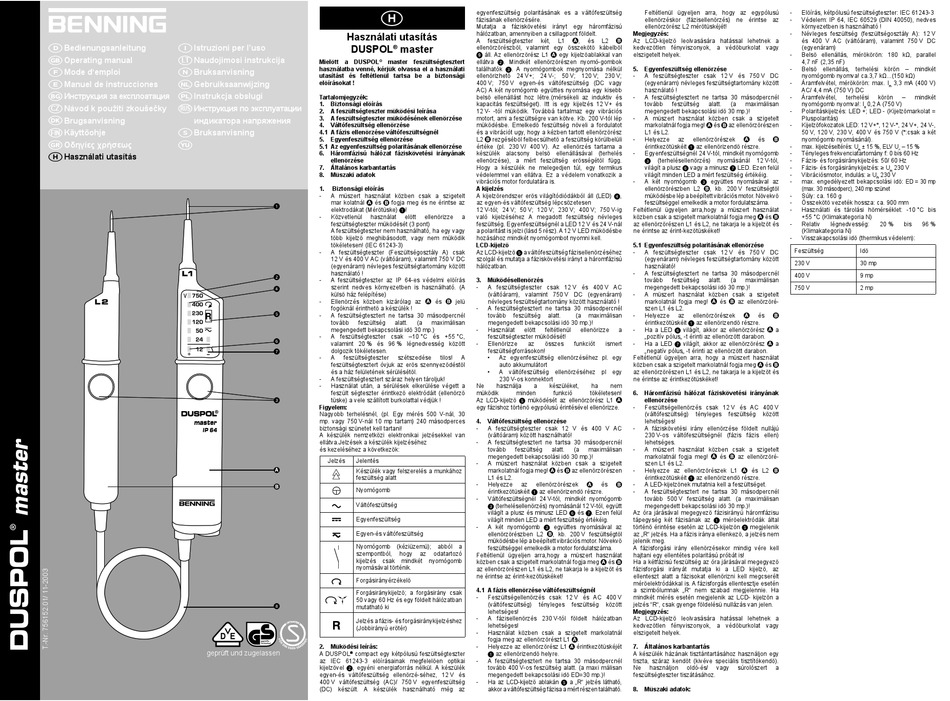

Benning DUSPOL master Bedienungsanleitung Seite 9

 
Bedienungsanleitung Istruzioni per l'uso
 
Operating manual Naudojimosi instrukcija
LT
 
Mode d'emploi Bruksanvisning
 
Manuel de instrucciones Gebruiksaanwijzing
 
Инструкция за експлоатация Instrukcja obsługi
 
Návod k použití zkoušečky Инструкция по эксплуатации
CZ RUS

Brugsanvisning индикатора напряжения
 
Käyttöohje Bruksanvisning
FIN
 
Οδηγίες χρήσεως

Használati utasítás
geprüft und zugelassen

Használati utasítás
DUSPOL master
®
Mielött a DUSPOL ® master feszültségtesztert
használatba venné, kérjük olvassa el a használati
utasítást és feltétlenül tartsa be a biztonsági
elöírásokat !
Tartalomjegyzék:
1. Biztonsági elöírás
2. A feszültségteszter müködési leírása
3. A feszültségteszter müködésének ellenörzése
4. Váltófeszültség ellenörzése
4.1 A fázis ellenörzése váltófeszültségnél
5. Egyenfeszültség ellenörzése
5.1 Az egyenfeszültség polaritásának ellenörzése
6. Háromfázisú hálózat fáziskövetési irányának
ellenörzése
7. Általános karbantartás
8. Müszaki adatok
1. Biztonsági elöírás
- A müszert használat közben csak a szigetelt
mar kolatnál és fogja meg és ne érintse az

elektrodákat (Mérötüske) !
- Közvetlenül használat elött ellenörizze
feszültségteszter müködését (3 pont)
A feszültségteszter nem használható, ha egy vagy
több kijelzö meghibásodott, vagy nem müködik
tökéletesen! (IEC 61243-3)
- A feszültségteszter (Feszültségosztály A) csak
12 V és 400 V AC (váltóáram), valamint 750 V DC
(egyenáram) névleges feszültségtartomány között
használató !

- A feszültségteszter az IP 64-es védelmi elöírás
szerint nedves környezetben is használható. (A

külsö ház felépítése)
- Ellenörzés közben kizárólag az és
fogóknál érinthetö a készülék !
 - A feszültségtesztert ne tartsa 30 másodpercnél
tovább feszültség alatt. (a maximálisan
megengedett bekapcsolási idö 30 mp.)
- A feszültségteszter csak –10 °C és +55 °C,

valamint 20 % és 96 % légnedvesség között
dolgozik tökéletesen.

- A feszültségteszter szétszedése tilos!
feszültségtesztert óvjuk az erös szennyezödéstöl
és a ház felületének sérülésétöl.
- A feszültségtesztert száraz helyen tároljuk!
- Használat után, a sérülések elkerülése végett a
feszült ségteszter érintkezö elektródáit (ellenörzö
tüske) a vele szállított burkolattal védjük !

Figyelem:
Nagyobb terhelésnél, (pl. Egy mérés 500 V-nál, 30
mp. vagy 750 V-nál 10 mp tartam) 240 másodperces
biztonsági szünetet kell tartani!
A készülék nemzetközi elektronikai jelzésekkel van
ellátva.Jelzések a készülék kijelzéséhez
és kezeléséhez a következök:
Jelzés Jelentés
Készülék vagy felszerelés a munkához
feszültség alatt
Nyomógomb
Váltófeszültség
Egyenfeszültség
Egyen-és váltófeszültség
Nyomógomb (kéziüzemü); abból a
szempontból, hogy az odatartozó
kijelzés csak mindkét nyomógomb
nyomásával történik.
Forgásirányérzékelö
Forgásiránykijelzö; a forgásirány csak
50 vagy 60 Hz és egy földelt hálózatban
 mutatható ki
Jelzés a fázis- és forgásiránykijelzéshez
(Jobbirányú erötér)
2. Müködési leírás:
A DUSPOL ® compact egy kétpólusú feszültségteszter
az IEC 61243-3 elöírásainak megfelelöen optikai
kijelzövel , egyéni energiaforrás nélkül. A készülék
egyen-és váltófeszültség ellenörzé-séhez, 12 V és
400 V váltófeszültség (AC)/ 750 V egyenfeszültség
(DC) készült. A készülék használható még az
egyenfeszültség polaritásának es a váltófeszültség
fázisának ellenörzésére.
Mutatja a fáziskövetési irányt egy háromfázisú
Megjegyzés:
hálózatban, amennyiben a csillagpont földelt.
A feszültségteszter két, L1 , és L2 Az LCD-kijelzö leolvasására hatással lehetnek a
ellenörzörészböl, valamint egy összekötö kábelböl kedvezötlen fényviszonyok, a védöburkolat vagy
 áll. Az ellenörzörész L1 egy kijelzöablakkal van elszigetelt helyek.
ellátva . Mindkét ellenörzörészen nyomó-gombok
találhatók . A nyomógombok megnyomása nélkül 5.
ellenörizhetö 24 V+; 24 V-; 50 V; 120 V; 230 V; -
400 V; 750 V egyen-és váltófeszültség (DC vagy
AC) A két nyomógomb együttes nyomása egy kisebb
belsö ellenállást hoz létre.(mérsékeli az induktiv és -
kapacitás feszültséget). Itt is egy kijelzés 12 V+ és
12 V- -tól müködik. Továbbá tartalmaz egy vibrációs
motort, ami a feszültségre van kötve. Kb. 200 V-tól lép -
müködésbe. Emelkedö feszültség növeli a fordulatot
és a vibrációt ugy, hogy a kézben tartott ellenörzörész
L2 rezgéséböl felbecsülhetö a feszültség körülbelüli -
értéke (pl. 230 V/ 400 V). Az ellenörzés tartama a
készülék alacsony belsö ellenállásával (terhelés -
ellenörzése), a mért feszültség erösségétöl függ.
Hogy a készülék ne melegedjen túl, egy termikus
védelemmel van ellátva. Ez a védelem vonatkozik a
vibrációs motor fordulatára is. -
A kijelzés
A kijelzörendszer erös világítódiódákból áll (LED) ,
az egyen-és váltófeszültség lépcsözetesen
12 V-tól; 24 V; 50 V; 120 V; 230 V; 400 V; 750 V-ig Feltétlenül ügyeljen arra,hogy a müszert használat
a való kijelzéséhez A megadott feszültség névleges közben csak a szigetelt markolatnál fogja meg
feszültség. Egyenfeszültségnél a LED 12 V és 24 V-nál az ellenörzörészen L1 és L2, ne takarja le a kijelzöt és
a polaritást is jelzi (lásd 5 rész). A 12 V LED müködésbe ne érintse az érint-kezötüskéket!
hozásához mindkét nyomógombot nyomni kell.
LCD-kijelzö 5.1 Egyenfeszültség polaritásának ellenörzése
Az LCD-kijelzö  a váltófeszültség fázisellenörzéséhez -
szolgál és mutatja a fáziskövetési irányt a háromfázisú
hálózatban.
-
3. Müködésellenörzés
- A feszültségteszter csak 12 V és 400 V AC
(váltóáram), valamint 750 V DC (egyenáram) -
jelü névleges feszültségtartomány között használató !
- A feszültségtesztert ne tartsa 30 másodpercnél
tovább feszültség alatt. (a maximálisan -
megengedett bekapcsolási idö 30 mp.)!
- Használat elött feltétlenül ellenörizze a -
feszültségteszter müködését!
- Ellenörizze az összes funkciót ismert -
feszültségforrásokon!
A • Az egyenfeszültség ellenörzéséhez pl. egy Feltétlenül ügyeljen arra, hogy a müszert használat
auto akkumulátort közben csak a szigetelt markolatnál fogja meg
• A váltófeszültség ellenörzéséhez pl egy az ellenörzörészen L1 és L2, ne takarja le a kijelzöt és
230 V-os konnektort ne érintse az érintkezötüskéket!
Ne használja a készüléket, ha nem
müködik minden funkció tökéletesen! 6.
Az LCD-kijelzö  müködését az ellenörzörész L1
egy fázishoz történö egypólusú érintésével ellenörizze. -
4. Váltófeszültség ellenörzése
- A feszültségteszter csak 12 V és 400 V AC -
(váltóáram) között használható!
- A feszültségtesztert ne tartsa 30 másodpercnél
tovább feszültség alatt. (a maximálisan -
megengedett bekapcsolási idö 30 mp.)!
- A müszert használat közben csak a szigetelt
markolatnál fogja meg! és az ellenörzörészen -
L1 és L2.
- Helyezze az ellenörzörészek és -
érintkezötüskéit  az ellenörizendö részre. -
- Váltófeszültségnél 24 V-tól, mindkét nyomógomb
 (terhelésellenörzés) nyomásánál 12 V-tól, együtt
világít a plusz és minusz LED  és . Ezen felül Az óra járásával megegyezö fázisirányú háromfázisu
világít minden LED a mért feszültség értékéig. tápegység két fázisának az  méröelektródák által
- A két nyomógomb  együttes nyomásával az történö érintése esetén az LCD-kijelzön  megjelenik
ellenörzörészben L2 , kb. 200 V feszültségtöl az „R" jelzés. Ha a fázis iránya ellenkezö, a jelzés nem
müködésbe lép a beépített vibrációs motor. Növekvö jelenik meg.
feszültséggel emelkedik a motor fordulatszáma. A fázisforgási irány ellenörzésekor mindig vére kell
Feltétlenül ügyeljen arra,hogy a müszert használat hajtani egy ellentétes polaritású próbát is!
közben csak a szigetelt markolatnál fogja meg és Ha a kétfázisú feszültség az óra járásával megegyezö
az ellenörzörészen L1 és L2, ne takarja le a kijelzöt és fázisforgási irányát mutatja ki a LED kijelzö, az
ne érintse az érint-kezötüskéket! ellenteszt alatt a fázisokat ellenörizni kell megcserélt
méröelektródákkal is. A fázisforgás ellentesztje esetén
4.1 A fázis ellenörzése váltófeszültségnél a szimbólumnak „R" nem szabad megjelennie. Ha
- Feszültségellenörzés csak 12 V és AC 400 V mindkét mérés esetén megjelenik az LCD- kijelzön a
(váltófeszültség) tényleges feszültség között jelzés "R", csak gyenge földelésü nullázás van jelen.
lehetséges! Megjegyzés:
- A fázisellenörzés 230 V-tól földelt hálózatban Az LCD-kijelzö leolvasására hatással lehetnek a
lehetséges! kedvezötlen fényviszonyok, a védöburkolat vagy
- Használat közben csak a szigetelt markolatnál elszigetelt helyek.
fogja meg az ellenörzörészt L1 .
7.
- Helyezze az ellenörzörész L1 érintkezötüskéjét
 az ellenörizendö helyre. A készülék házának tisztántartásához használjon egy
- A feszültségtesztert ne tartsa 30 másodpercnél tiszta, száraz kendöt (kivéve speciális tisztítókendö).
tovább 400 V-os feszültség alatt. (a maxi málisan Ne
megengedett bekapcsolási idö ED=30 mp.)! feszültségteszter tiszátásához.
- Ha az LCD-kijelzö ablakán  a „R" jelzés látható,
akkor a váltófeszültség fázisa a mért részen található. 8.
Feltétlenül ügyeljen arra, hogy az egypólusú - Elöírás, kétpólusú feszültségteszter: IEC 61243-3
ellenörzéskor (fázisellenörzés) ne érintse az - Védelem: IP 64, IEC 60529 (DIN 40050), nedves
ellenörzörész L2 mérötüskéjét! környezetben is használható !
- Névleges feszültség (feszültségosztály A): 12 V
és 400 V AC (váltóáram), valamint 750 V DC
(egyenáram)
- Belsö ellenállás, mérökörön: 180 kΩ, parallel
4,7 nF (2,35 nF)
Egyenfeszültség ellenörzése - Belsö ellenállás, terhelési körön – mindkét
A feszültségteszter csak 12 V és 750 V DC nyomógomb nyomva! ca.3,7 kΩ...(150 kΩ)
(egyenáram) névleges feszültségtartomány között - Áramfelvétel, mérökörön: max. I
használató ! AC/ 4,4 mA (750 V) DC
A feszültségtesztert ne tartsa 30 másodpercnél - Áramfelvétel,
tovább feszültség alatt. (a maximálisan nyomógomb nyomva!: I
megengedett bekapcsolási idö 30 mp.)! - Polaritáskijelzés: LED +; LED - (Kijelzömarkolat =
A müszert használat közben csak a szigetelt Pluspolaritás)
markolatnál fogja meg! és az ellenörzörészen - Kijelzöfokozatok LED: 12 V+*, 12 V-*, 24 V+, 24 V-,
L1 és L2. 50 V, 120 V, 230 V, 400 V és 750 V (*:csak a két
Helyezze az ellenörzörészek és nyomógomb nyomásánál).
érintkezötüskéit  az ellenörizendö részre. - max. kijelzéseltérés: U
Egyenfeszültségnél 24 V-tól, mindkét nyomógomb - Tényleges frekvenciatartomány f: 0 bis 60 Hz
(terhelésellenörzés) nyomásánál 12 V-tól, - Fázis- és forgásiránykijelzés: 50/ 60 Hz

világít a plusz  vagy a minusz  LED. Ezen felül - Fázis- és forgásiránykijelzés: ≥ U
világít minden LED a mért feszültség értékéig. - Vibrációsmotor, indulás: ≥ U
A két nyomógomb  együttes nyomásával az - max. engedélyezett bekapcsolási idö: ED = 30 mp
ellenörzörészben L2 , kb. 200 V feszültségtöl (max. 30 másodperc), 240 mp szünet
müködésbe lép a beépített vibrációs motor. Növekvö - Súly: ca. 160 g
feszültséggel emelkedik a motor fordulatszáma. - Összekötö vezeték hossza: ca. 900 mm
- Használati és tárolási hömérséklet: -10 °C bis
és +55 °C (Klimakategoria N)
- Relativ
(Klimakategoria N)
- Visszakapcsolási idö (thermikus védelem):
Feszültség
A feszültségteszter csak 12 V és 750 V DC
(egyenáram) névleges feszültségtartomány között
230 V
használató!
A feszültségtesztert ne tartsa 30 másodpercnél
400 V
tovább feszültség alatt. (a maximálisan
megengedett bekapcsolási idö 30 mp.)!
750 V
A müszert használat közben csak a szigetelt
markolatnál fogja meg! és az ellenörzöré-
szen L1 és L2.
Helyezze az ellenörzörészek és
érintkezötüskéit  az ellenörizendö részre.
Ha a LED  világít, akkor az ellenörzörész a
„pozitív pólus„ -t érinti az ellenörzött darabon.
Ha a LED  világít, akkor az ellenörzörész a
„negatív pólus„ -t érinti az ellenörzött darabon.
és
Háromfázisú hálózat fáziskövetési irányának
ellenörzése
Feszültségellenörzés csak 12 V és AC 400 V
(váltófeszültség) tényleges feszültség között
lehetséges!
A fáziskövetési irány ellenörzése földelt nullájú
230 V-os váltófeszültségnél (fázis fázis ellen)
lehetséges.
A müszert használat közben csak a szigetelt
markolatnál fogja meg! és az ellenörzöré-
szen L1 és L2.
Helyezze az ellenörzörészek L1 és L2
érintkezötüskéit  az ellenörizendö részre.
A LED-kijelzönek mutatnia kell a feszültséget.
A feszültségtesztert ne tartsa 30 másodpercnél
tovább 500 V feszültség alatt. (a maximálisan
megengedett bekapcsolási idö 30 mp.)!
Általános karbantartás
használjon oldó-és/ vagy súrolószert a
Müszaki adatok:
3,3 mA (400 V)
n
terhelési körön – mindkét
0,2 A (750 V)
s
± 15 %, ELV U – 15 %
n n
230 V
n
230 V
n
légnedvesség: 20 % bis 96 %
Idö
30 mp
9 mp
2 mp
