Allgemeine Hinweise
Das Gehäuse des Track One ist EMV-sicher und weitgehend gegen
HF-Einstreuungen geschützt. Dennoch ist Sorgfalt bei der Wahl des
Aufstellplatzes angebracht, da der Track One Mikrofonsignale, aber auch
eventuell einfallende Störsignale verstärkt. Achten Sie darauf, daß die richtige
Netzspannung am Netzspannungswahlschalter auf der Rückseite des Track
One eingestellt ist. Vor dem Anschließen müssen der Track One und alle daran
angeschlossenen Geräte ausgeschaltet werden.

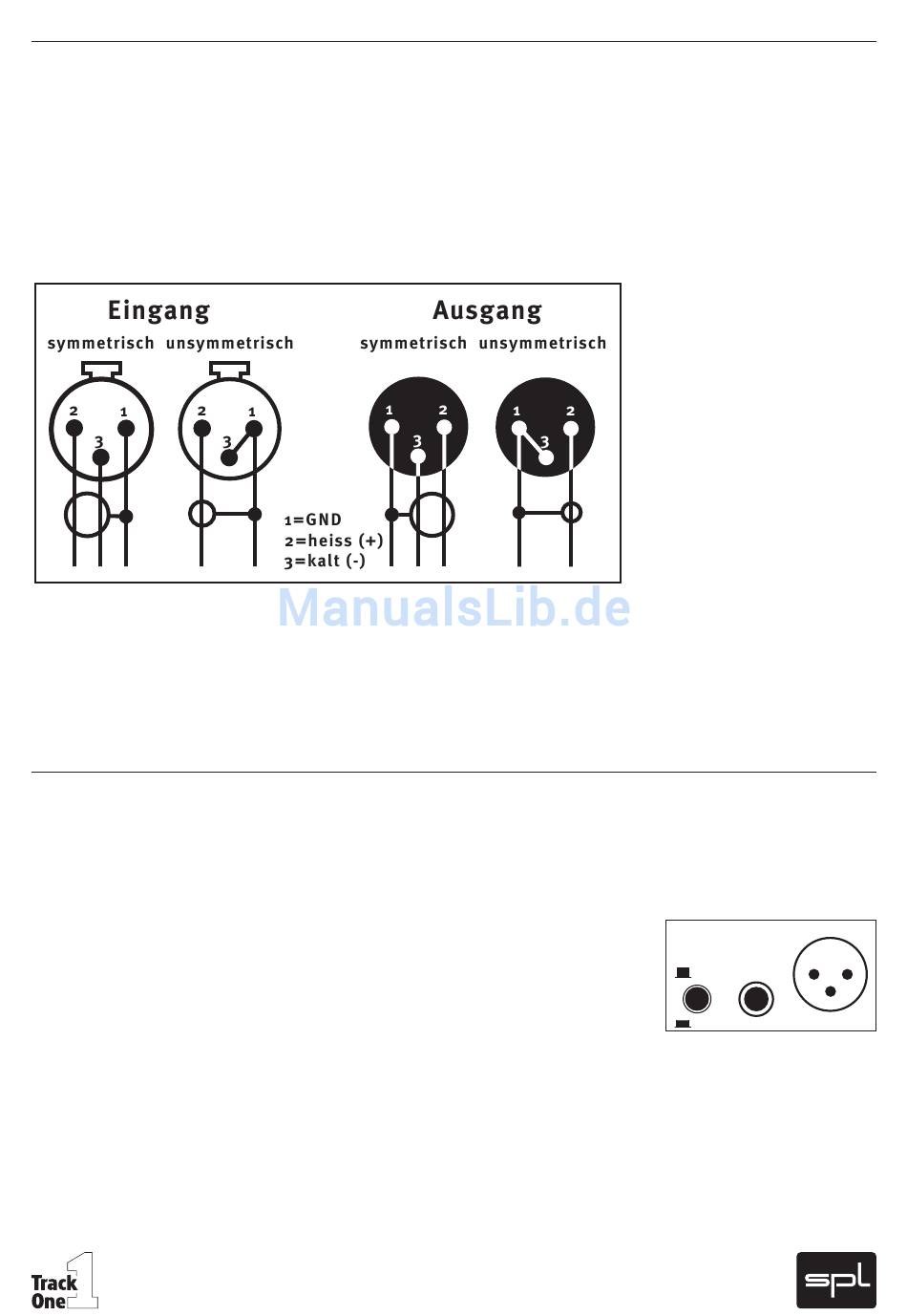

Die nachstehende Abbildung zeigt die korrekte Asymmetrierung der symme-
trischen XLR-Buchsen, falls eine unsymmetrische Verkabelung benötigt wird:
Die Line/Instr.-Buchse ist nur für unsymmetrische Signale ausgelegt. Die
Ausgangs-Klinkenbuchse (siehe „Analog Outputs", S. 8) kann sowohl mit
symmetrischer Verkabelung als auch mit unsymmetrischer Verkabelung
(=Mono-Klinkenstecker) betrieben werden.
Buchsen & Schalter
Mic-Buchse
An die Mic-Buchse können Mikrofone aller Art (dynamische, Kondensator-
oder Röhrenmikrofone etc.) angeschlossen werden. Die für manche
Mikrofontypen benötigte Phantomspannung von 48 V kann mit dem
48-V-Schalter zugeschaltet werden. Lesen Sie hierzu unbedingt die Hinweise
im Kapitel „Bedienung", Abschnitt „48 V-Phantomspeisung" auf Seite 9.
Line/Instr.-Buchse und -Umschalter
An diese Buchse können unsymmetrische Line- und Instrumentensignale
angeschlossen werden. Ein Umschalter sorgt für die nötige Pegel- und
Impedanzanpassung. Normalerweise kann man den Umschalter auf INSTR.
stehen lassen, denn er ist auch für Line-Signale nutzbar. Sollten diese aller-
dings einen sehr hohen Pegel aufweisen, so sollte der Schalter in die Position
LINE gebracht werden.
Anschlüsse
Anschlüsse
ANALOG INPUTS
Unbal. only:
use mono jack
INSTR.
LINE/INSTR.
LINE
MIC
7
