Manual de instrucciones
Instruction manual
Manual de instrucciones
Advertencia para la seguridad de personas y cosas
Esta simbología
y "atención" indican la posibilidad de peligro como conse-
cuencia de no respetar las prescripciones correspondi-
entes.
PELIGRO
riesgo de
electrocución
PELIGRO
ATENCIÓN
1. Generalidades
Las instrucciones que facilitamos tienen por objeto la
correcta instalación y óptimo rendimiento de nuestras
electrobombas.

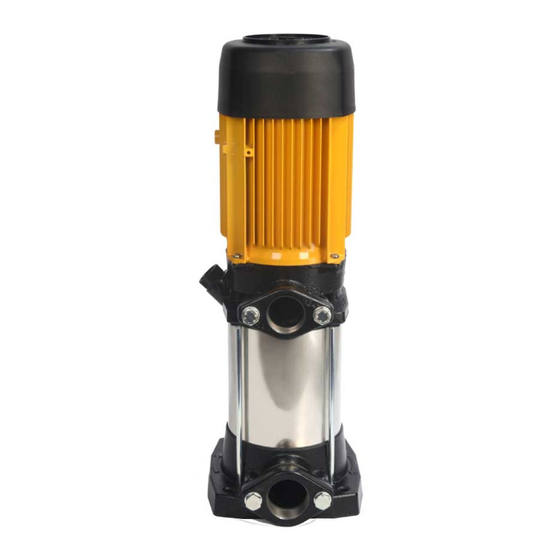

Son bombas centrífugas multicelulares verticales com-
puestas de varias turbinas dispuestas en serie que obtie-
nen caudales constantes y alturas manométricas varia-
bles de acuerdo con el número de turbinas que interven-
gan en la estructura. Están concebidas para trabajar con
aguas limpias de temperatura máxima 35°C.
Los materiales utilizados son de máxima calidad, someti-
dos a estrictos controles y verificados con rigurosidad
extrema.
El adecuado seguimiento de las instrucciones de instala-
ción y uso, así como de los esquemas de conexión eléc-
tricos evitará las sobrecargas en el motor y las conse-
cuencias de todo tipo que pudieran derivarse acerca de
las cuales declinamos cualquier responsabilidad.
01-2007/02
Manuel d'instructions
Manuale d'istruzioni
Gebrauchsanweisung Manual de instruções
2. Instalación
La bomba debe fijarse a una base sólida mediante
tornillos aprovechando los agujeros que existen en
el soporte con objeto de evitar ruidos y vibraciones
junto con las palabras "peligro"
indeseables.
Se colocará lo más cerca posible del nivel del agua
a fin de obtener el mínimo recorrido de aspiración y
la reducción de las pérdidas de carga.
Se procurará que esté a salvo de posibles inunda-
La no advertecia de esta pres-
ciones y reciba una ventilación de carácter seco.
cripción comporta un riesgo de
electrocución.
3. Montaje de tuberías
La tubería de aspiración debe poseer un diámetro igual o
La no advertencia de esta prescrip-
superior al de la boca de entrada de la bomba, conservan-
ción comporta un riesgo de daño a
do permanentemente una pendiente ascendente mínima
las personas o cosas.
del 2% para que contribuya a efectuar una purga correcta.
Es imprescindible la colocación de una válvula de pie
sumergida por lo menos 30 cm por debajo del nivel diná-
mico del pozo con lo que se evitarán remolinos y conse-
La no advertencia de esta prescrip-
cuentes entradas de aire.
ción comporta un riesgo de daños a
Procure que la tubería de impulsión posea un diámetro
la bomba o a la instalación.
igual o superior al de la boca de salida de la bomba.
Ni la tubería de aspiración ni la de impulsión deben des-
cansar sobre la bomba.
Al emplear un diámetro superior en las tuberías se estruc-
turarán con sus correspondientes conos excéntricos en la
aspiración y concéntricos en la impulsión.
4. Conexión eléctrica
La instalación eléctrica deberá disponer de un sis-
tema de separación múltiple con apertura de contac-
tos de al menos 3 mm.
La protección del sistema se basará en un interrup-
tor diferencial (l fn = 30 ma.). El cable de alimenta-
ción debe corresponder a la norma CEE (2) o bien al
tipo H07 RN-F según VDE 0250.
Los motores monofásicos llevan protección térmica
incorporada. En el caso de los trifásicos, el usuario
debe proveer a la misma según las normas de insta-
lación vigentes.
