Salidas Digitales; Puertos Dmx; Salida De Audio; Tarjeta Micro Sd - Oase WECS II 512 DMX/02 Gebrauchsanleitung

13

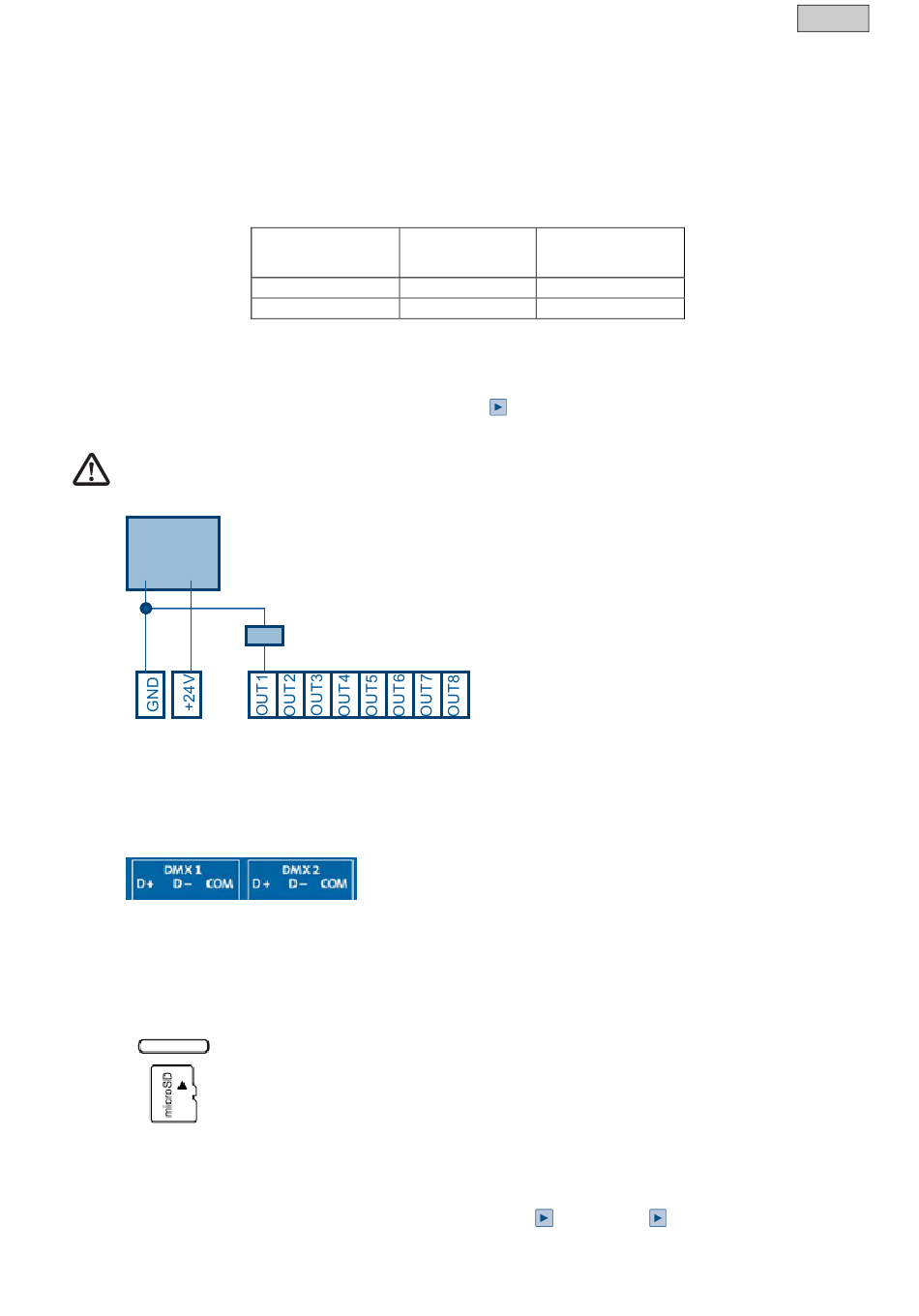

Salidas digitales

El equipo dispone de ocho salidas configurables con aislamiento galvánico para la conexión de sistemas
externos. Cada salida se puede cargar como máximo con un 1 amperio por salida a 24V CC. Las salidas
puestas pierden su estado de conmutación después de un rearranque. Las salidas se pueden controlar
de forma similar a los canales DMX con una gama de valores de 0 a 255. Existen dos modos de operación
de las salidas conforme al esquema siguiente:
En el modo remanente se puede evitar una desconexión no intencional de las salidas digitales porque se
tiene que emplear la gama de valores de 10 a 50. Esto es ventajoso cuando una salida deba permanecer
activa después del show, p. ej. para mantener conectados consumidores mayores hasta el próximo show.
El modo se puede seleccionar en el menú
Con el equipo no se deben controlar los componentes relevantes para la seguridad.
Power Power
Supply Supply
24V DC 24V DC
14

Puertos DMX

Las salidas DMX-/RDM se encuentran en las conexiones de bornes inferiores. Los puertos DMX1y DMX2
están dimensionados para 512 canales. En cada puerto se montan el borne DMX+ [D+], el borne DMX-
[D-] y la pantalla/masa del cable en la salida COM. Basado en el sistema de enchufe de OASE: [Conector
hembra 5 polos], [D+] rojo, [D-] blanco, [COM] pantalla.
15

Salida de audio

En WECS II 1024 DMX/02 se puede usar la salida de audio del conector hembra de 3,5 mm (con
aislamiento galvánico) para el control de un sistema de sonido.
16

Tarjeta Micro SD

El equipo se suministra con una tarjeta Micro SD. Se apoyan tarjetas hasta 8 GB. Sin la tarjeta SD, el
equipo se puede operar sólo como interfaz. En la tarjeta se almacenan los archivos de show, scheduler
(planificadores diarios de show) y archivos de música. La tarjeta sólo se puede sacar durante el
funcionamiento y colocar de nuevo cuando no se esté reproduciendo ningún show. El show se puede
rearrancar después pulsando el punto de menú
equipo se tiene que rearrancar interrumpiendo la tensión.
Modo
Estándar
Remanente
8.Setup
A2 A2
24V DC Relais 24V DC Relais
A1 A1
Gama de Gama
valores valores
OFF ON
0..127 128..255
10..50 128..255
Digital Outputs.
2.Show / Run Show
- ES -
de
. Si esto no es suficiente, el
75
