- DE -

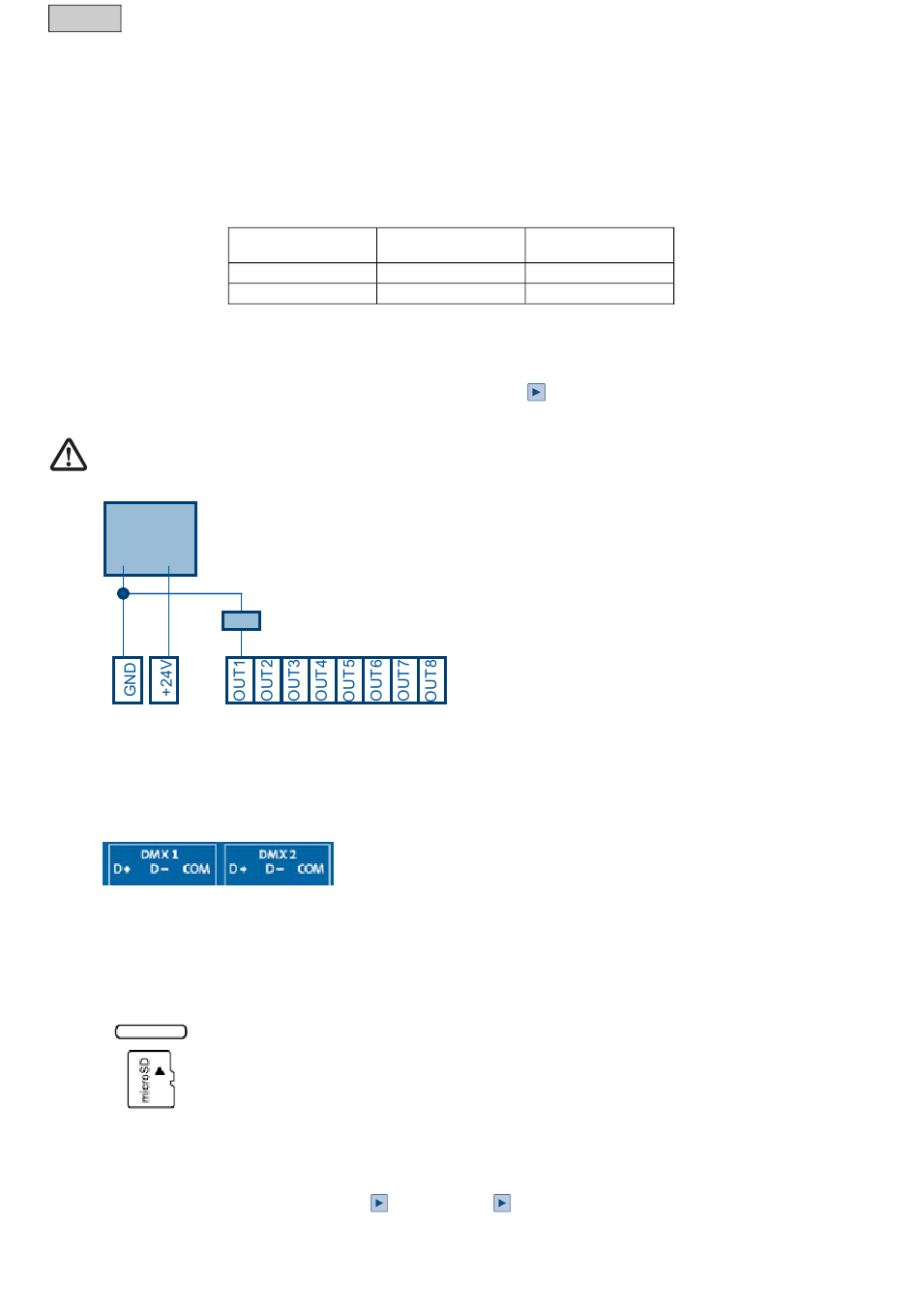

13 Digitale Ausgänge
Das Gerät verfügt über acht konfigurierbare, galvanisch isolierte Ausgänge zum Schalten von
Fremdsystemen. Die Ausgänge können jeweils mit maximal 1 Ampere pro Ausgang bei 24V DC belastet
werden. Die gesetzten Ausgänge verlieren ihren Schaltzustand nach einem Neustart. Die Ausgänge
lassen sich ähnlich wie DMX-Kanäle mit einem Wertebereich von 0..255 ansteuern. Es gibt zwei
Betriebsarten der Ausgänge nach folgendem Schema:
Im Remanent Modus kann ein versehentliches Ausschalten der digitalen Ausgänge verhindert werden,
weil der Wertebereich von 10..50 verwendet werden muss. Das ist Vorteilhaft, wenn ein Ausgang auch
nach dem Beenden einer Show aktiv bleiben soll um z.B. größere Verbraucher bis zur nächsten Show
eingeschaltet zu lassen. Der Modus kann im Menu
Es dürfen keine sicherheitsrelevanten Bauteile mit dem Gerät gesteuert werden.
Power Power
Supply Supply
24V DC 24V DC
14

DMX-Ports

Die DMX-/RDM Ausgänge liegen auf den unteren Klemmanschlüssen. Die Ports DMX1 und DMX2 sind
jeweils für 512 Kanäle ausgelegt. Es werden je Port die DMX+Klemme [D+],die DMX- Klemme [D-] und
der Schirm/Masse vom Kabel auf dem Ausgang COM aufgelegt. Auf das OASE-Stecksystem bezogen:
[Buchsenstecker 5 polig], [D+] rot, [D-] weiß, [COM] Schirm.
15

Audioausgang

Bei dem WECS II 1024 DMX/02 kann der Audioausgang 3,5 mm Klinkenbuchse (galvanisch Isoliert) für
die Ansteuerung eines Soundsystems genutzt werden.
16

Micro SD-Karte

Das Gerät wird mit einer Micro SD-Karte geliefert, Karten bis 8 GB werden unterstützt. Ohne SD-Karte
kann das Gerät nur als Interface betrieben werden. Auf der Karte werden Show-Files, Scheduler
(Showtagesplaner) und Musikfiles gespeichert. Die Karte sollte nur im laufenden Betrieb entnommen und
wieder eingesetzt werden wenn gerade keine Show wiedergegeben wird. Danach kann die Show durch
Drücken des Menüpunktes
ausreichen, muss das Gerät durch eine Spannungsunterbrechung neu gestartet werden.
12
Modus
Standard
Remanent
A2 A2
24V DC Relais 24V DC Relais
A1 A1
2.Show / Run Show
Wertebereich Wertebereich
OFF ON
0..127 128..255
10..50 128..255
8.Setup Digital Outputs
wieder gestartet werden. Sollte dieses nicht
ausgewählt werden.
