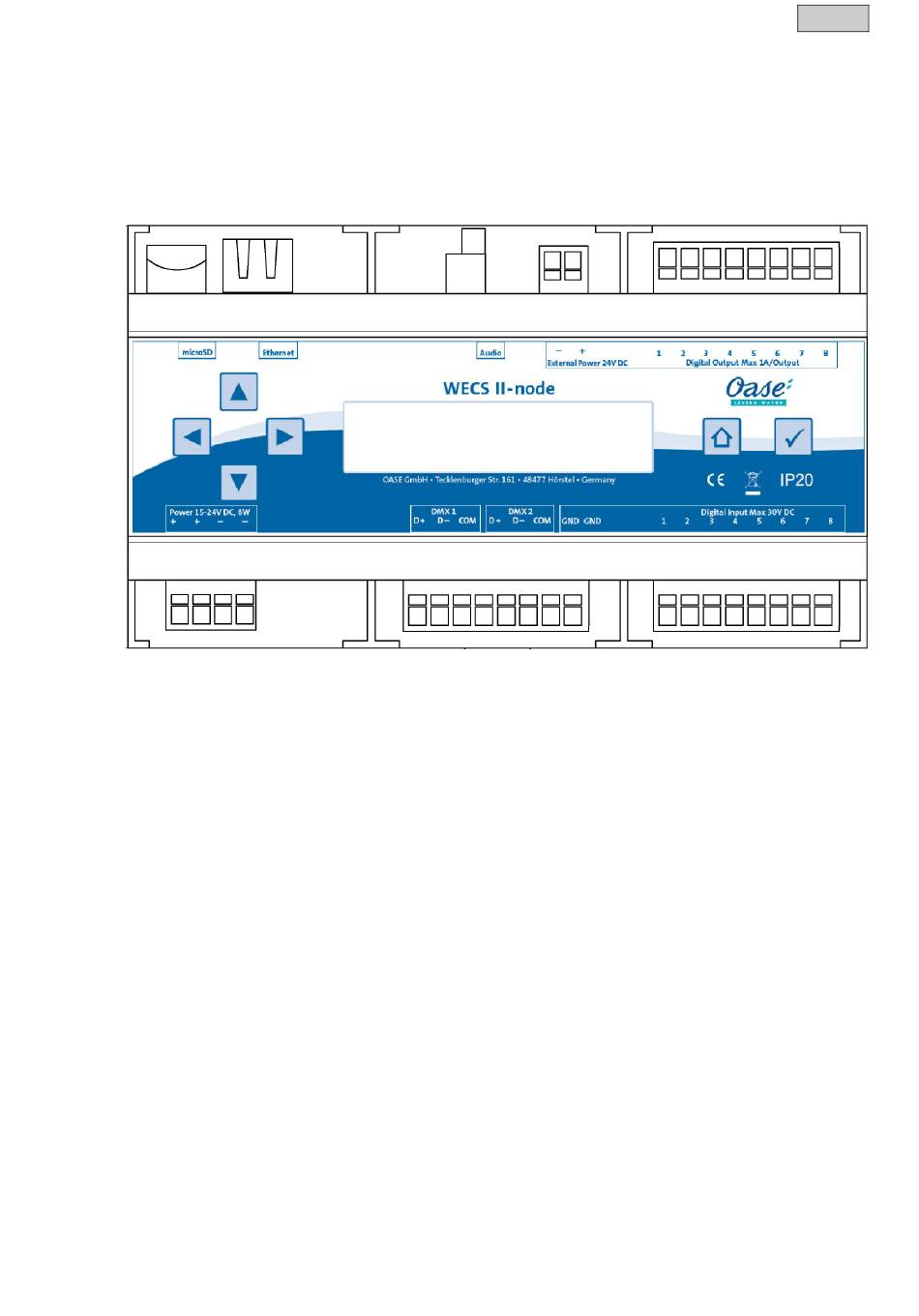

9 Zona de conexión
Tarjeta Mikro SD
4x conexión a la
alimentación de tensión (++/--)
10 Alimentación de tensión
Emplee para la conexión del equipo una fuente de alimentación electrónica externa de 24 V CC con una
ondulación residual máxima de 5 % y una separación galvánica entre el lado primario y secundario.
Nota: La fuente de alimentación no está incluída en el suministro.
11 Conexión de las uniones por bornes
Coloque un destornillador con aislamiento pequeño en la ranura superior del contacto correspondiente.
Presione el destornillador hacia arriba para abrir el contacto. Introduzca el cable de conexión en el
contacto manteniendo abierto el contacto. Compruebe si el cable de conexión está realmente fijo.
Conector de audio de
3,5 mm, con
RJ-45
aislamiento galvánico
Ethernet
2x salidas DMX-RDM,
con aislamiento
galvánico
Conexión
alimentación de
tensión 24V CC
8x salida digital 1A/ salida,
para salidas
con aislamiento galvánico
digitales (-/+)
2x masa para
8x entradas digitales, con
entrada
aislamiento galvánico
digitales
- ES -
73
