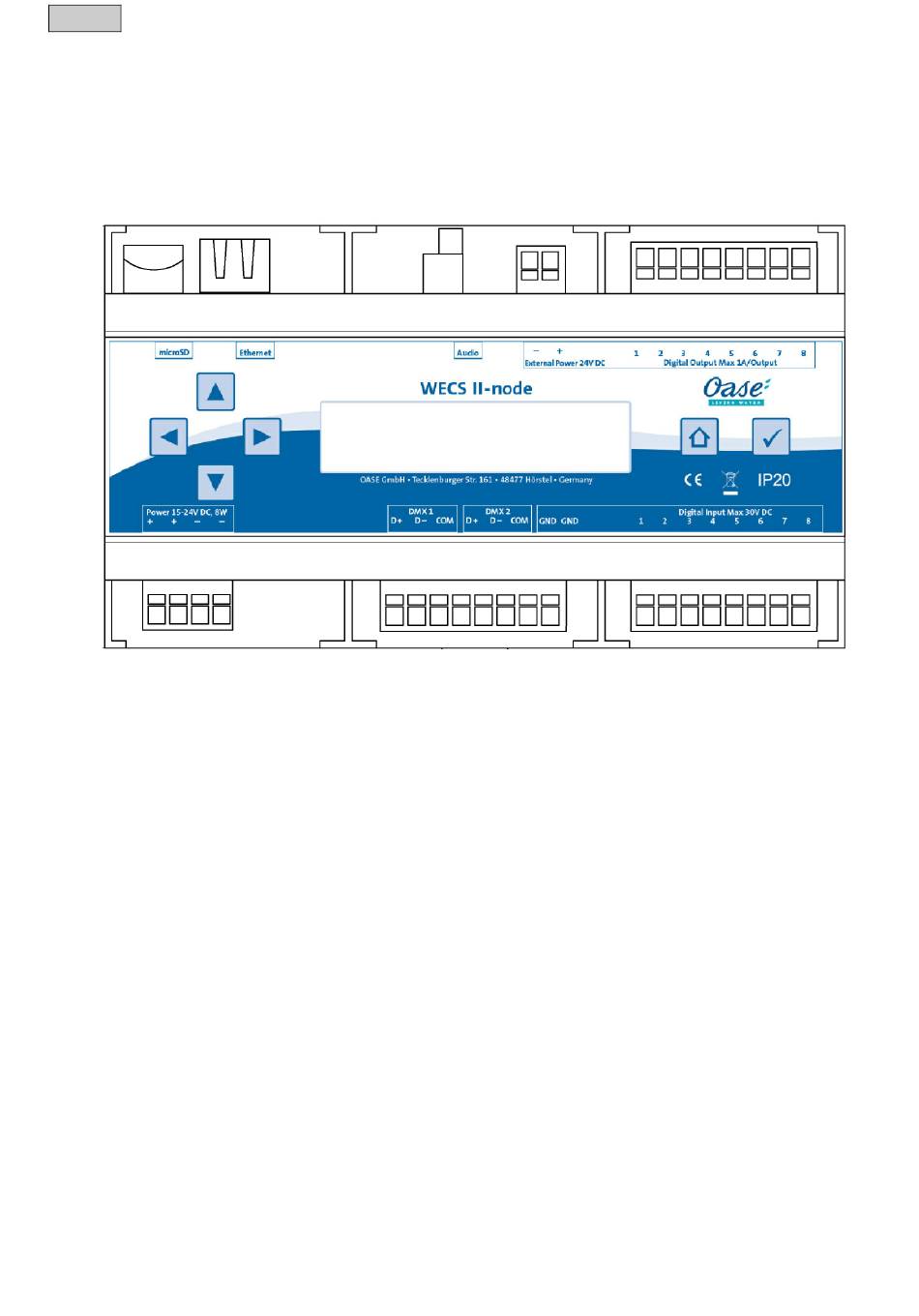

Anschlussfeld

Mikro SD-Karte
4x Anschluss an

Spannungsversorgung (++/--)

15-24 V DC/ 8W
10 Spannungsversorgung
Für den Anschluss des Gerätes verwenden Sie ein externes elektronisches 24V DC-Netzteil mit einer
maximalen Restwelligkeit von 5 % und einer galvanischen Trennung zwischen Primär- und
Sekundärseite.
Hinweis: Ein Netzteil ist nicht im Lieferumfang enthalten.
11

Anschluss der Klemmverbindungen

Setzen Sie einen kleinen isolierten Schraubendreher in den oberen Schlitz des jeweiligen Kontaktes. Zum
öffnen des Kontaktes drücken Sie den Schraubendreher nach oben. Während Sie den Kontakt offen
halten, führen Sie den Anschlussdraht in den Kontakt ein. Prüfen Sie, dass der Anschlussdraht auch
wirklich fest sitzt.
10
Audio 3,5mm
Klinkenstecker,
RJ-45
galvanisch isoliert
Ethernet
2x DMX-RDM
Ausgänge, galvanisch
isoliert
Anschluss
Spannungsversor
gung 24V DC
8x Digitaler Ausgang 1A/ Ausgang,
für digitale
galvanisch isoliert
Ausgänge (-/+)
2x Masse für
8x Digitale Eingänge,
Digitale
galvanisch isoliert
Eingänge
